12、下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为　　　 A；若洗衣用，脱水用，则该洗衣机消耗的电能共是　　　　　 kw·h

11、如图是一种可以改变收音机声音大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大(通过该元件的电流增大)，应该将该元件的铜片b和铜片　　 　　接入电路。　

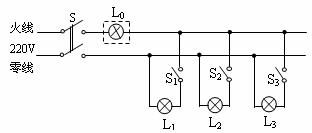

10、电工师傅常用一只标有“220V 40W”的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S₁时L₀不亮；当只闭合S、S₂时，L₀和L₂都呈暗红色；当只闭合S、S₃时，L₀正常发光。由此可以判断(　 )

A．L₁所在的支路短路　　　　　　　 B．L₂所在的支路断路

C．L₃所在的支路短路　　　　　　　 D．各支路均完好

第Ⅱ卷

9、小明晚上在书房做功课，把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”。造成这一现象的原因可能是 (　　 )

A．台灯的灯丝断了；　　　 B．台灯内部短路；

C．台灯的功率过大；　　　 D．插座与台灯插头接触不良

8、如图所示电路，电源电压保持不变，当闭合开关、断开时，电流表的示数为0.2A，电阻消耗的电功率为1.2W；当闭合、时，电压表的示数为10V，则以下说法不正确的是(　 )

A．闭合开关后，电流表示数将变小

B．电源电压为10V

C．电阻的阻值为20　　

D．电阻的阻值为30

7、如图所示，R₁=2R₂ ，电源电压U保持不变，当开关断开时，电阻R₁的功率为P₁，当开关闭合时，电阻R₁的功率是P₁′_，则P₁：P₁′为(　　 )

　A．2：3　　　　　 　　 B．2：1　　　　　 C．4：9　　　　　 　　 D．9：4

6、如图所示电路中，电源电压恒定，R_l为定值电阻，R₂为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中　 (　 )

A．电流表A的示数变大，电压表V₂的示数与电流表A的示数之比变小

B．电流表A的示数变大，电压表V₁的示数与电流表A的示数之比变小

C．电压表V₁的示数不变，电路消耗的总功率变大

D．电压表V₂的示数变小，电路消耗的总功率变小

5、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是(　 　)

A．甲灯的实际功率一定是25W　　　 　　　

B．将乙灯接入110V电路中，它的实际功率为50W

C．两灯均正常发光时，乙灯消耗的电能较多　　

D．两灯均正常发光时，甲灯灯丝电阻较大　

4．标有“220V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是(　　 )

　A．“220V 25W”　　 B．“110V 40W”　C．“36V 40W”　　　 D．“36V 60W”

3、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是(　 )

A．通过导体A的电流与其两端的电压成正比　　　

B．导体A的电阻大于导体B的电阻

C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A　

D．将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A
