7．某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图象(如图所示)，则下列说法与图象相符的是

　 A．电阻一定时，电流随着电压的增大而减小

　 B．电压相同时，阻值大的电阻通过的电流大

　 C．电流相同时，阻值小的电阻两端的电压大

　 D．两电阻阻值的大小关系是R_a>R_b

6．在远洋轮船的船舷上，都漆着五条“吃水线”，又称“载重线”，如图所示。其中标有W的是北大西洋载重线，标有S的是印度洋载重线。若不考虑常数g的变化，当船从北大西洋驶向印度洋时，轮船受到的浮力大小以及北大西洋与印度洋的海水密度₁和₂的关系是

A．浮力增大，₁＜₂

B．浮力减小，₁＞₂

C．浮力不变，₁＞₂

D．浮力不变，₁＜₂

5．小明自制了一个简易投影仪(如图所示)，在暗室中将印有奥运五环标志的透明胶片贴在手电筒上，并让灯光正对着焦距为10cm的凸透镜。调整手电筒、凸透镜、白色墙壁之间的位置，在墙上得到了一个清晰正立、放大的像，则下列说法正确的是

　 A．胶片应正立放置，且与凸透镜的距离大于10cm小于20cm

　 B．胶片应倒立放置，且与凸透镜的距离大于10cm小于20cm

　 C．胶片应正立放置，且与凸透镜的距离小于10cm

　 D．胶片应倒立放置，且与凸透镜的距离大于20cm

4．下列说法正确的是

　 A．物体不振动也可以发出声音

　 B．减弱噪声的唯一方法是不让物体发出噪声

　 C．用超声波去除人体内的结石是利用声波的能量

　 D．“公共场所不要大声说话”是要求人们说话的音调要低一些

3．对下列生活实例的理解，不正确的是

　 A．坐沙发比坐木凳舒服，利用了减小压力来减小压强的道理

　 B．用吸盘挂钩挂衣物，利用了大气压强的作用

　 C．切肉前先磨刀，是为了在相同压力作用下，减小受力面积，增大压强

　 D．飞机机翼上下不对称的设计，应用了流体压强与流速的关系

2．关于“力与运动的关系”问题，历史上经历了漫长而又激烈的争论过程。著名的科学家伽利略在实验的基础上通过推理得出的正确结论是

　 A．力是维持物体运动的原因

　 B．物体只要运动就需要力的作用

　 C．力是物体运动状态改变的原因

　 D．运动的物体在没有力的作用下会慢慢停下来

1．电磁辐射对人体健康的影响已经引起了人们的广泛关注。以下活动中，几乎不会对人体产生电磁辐射的是

　 A．玩电脑游戏　 　　　　　　　　　　　　 　B．使用手电筒

　 C．接听手机　　　　　　　　　　　　　　　　 D．看电视

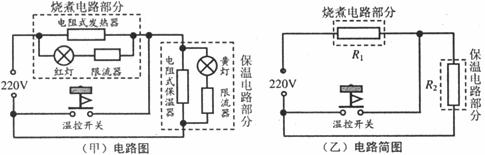

23．如图1是电饭锅的实物图，下图(甲)是它的内部电路图，下图(乙)是电路简图。它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制。煮饭时，先要按下温控开关按钮；到达设定温度(饭已煮熟)，按钮会自动弹起。

(1)对照观察图(甲)和(乙)，温控开关按钮未按下时，“烧煮电路部分”与“保温电路部分”是________关系(选填“串联”或“并联”)；按下温控开关按钮，“烧煮电路部分”的电压为________V，“保温电路部分”将________(选填“工作”或“不工作”)；温控开关按钮弹起后，电路中的电流比原来________(选填“大”或“小”)。

(2)当温控开关按钮按下时，电饭锅电路的总功率为1100W。求：“烧煮电路部分”的电阻R₁。

(3)温控开关按钮弹起后，电饭锅电路的总功率为44W。求：①电路中的电流；②“保温电路部分”的电阻R₂。

(4)已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光。请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮。

22．赵阳同学有一只电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，他把家中其他电器都关闭，只让电热器工作，经过3分钟他观察到电能表转了12转，他家的电能表上标有“220V， 5A ，300r/kw·h”的字样．请你帮他算出这个电热器的功率是多少?。

21．如下图所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3.8V．其灯丝电阻约为10Ω。滑动变阻器标有“10Ω、1A”字样，电流表(0-0.6A、0-3A)，电压表(0-3V、0-15V)

(1)请用笔画线代替导线，把下图中的电路元件连接起来。(要求：滑片P向左端移动时灯亮!且连线不得交叉)

(2)小刚合理地连接好电路，并按正确的顺序操作。闭合开关后灯不亮，聪明的小刚猜想：

A．可能是灯丝断了

B．可能是变阻器开路

C．可能是小灯泡短路

请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表

(3)排除故障后，在测量小灯泡的额定功率时，应先调节________________，使小灯泡两端电压为________V，再测出电路中的________________。
