25．(10分)小刚家新买了一套真皮沙发；但是由于太大，楼道又窄，无法从楼道运上六楼。于是从市场雇了三个力工采用如下图的方式把沙发“吊装”到六楼的家中。已知每层楼高是3m，三个工人用了4min的时间把沙发提升到了六楼，沙发的重量是100kg，动滑轮重200N。(忽略绳子的重力和滑轮与绳子的摩擦)(g=10N／kg)

(1)自由端向下的速度是多少?

(2)这套装置的机械效率是多大?　　

(3)二工人拉力的功率多大?

(4)如果平均每个人的质量是70kg，每只脚与地面的受力面积为200cm²那么在匀速 提升过程中，三个工人的脚对地面的压强多大?

24．(8分)如图甲中表示的是市场上可以方便买到的“热得快”，非常简单，上面没有任何的标注，仅仅知道是用在家庭电路上的。聪明的小刚只让热得快工作了一段时间，加热一壶水。他把记录的数据都填在了下面的表格中。家中的电能表如图乙所示。

(1)水吸收的热量是多少?

(2)热得快的电功率是多少?

(3)热得快的加热效率有多大?

23．(4分)如图是家用白炽灯泡发光时的电流与电压关系图像。

(1)根据图像求出小灯泡正常发光时的电功率。

(2)计算出小灯泡在200V电压下，工作5h消耗的电能。

22．如下图是某高速公路段曾经发生过的一起车辆较多的连环追尾事故，图片是事发的现场情景：当日凌晨6时40分，三辆载重货车连环相撞，在随后的20分钟内，该路段又连续发生13起交通事故，1.7公里的路面上，52辆车追尾(其中46辆车为载重大货车)，当场造成5人死亡，36人受伤。经现场勘测，46辆货车总载货物达到1450余吨，实际超载量在1000吨以上。警方的分析报告结论是：浓雾和货车超载是造成事故的两大原因。请你用学过的物理知识说明货车超载造成事故的原因。

21．(3分)小磁针静止时，北极的指向如下图所示，根据小磁针的方向画出通电螺线管的绕线方法，条形磁铁的南北极，条形磁铁的磁感线分布。

20．(2分)下图甲是一个婴儿车，后车轮遇到一个障碍物。在下侧乙图的侧面剖面图上画出作用在A点的最省力的力的动力F及其力臂L。使婴儿车能越过障碍物。

19．(4分)

(1)如下图所示，请画出入射光线经过透镜后的折射光线。

(2)如图是射到凹透镜上的两条光线，请在图上画出这两条光线的折射光线。

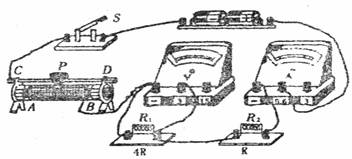

18．物理课外小组的同学们为了研究电功率和电阻的关系，设计了如下图所示的电路，并自制了二个定值电阻R₁和R₂(阻值固定不变)，其中R₁上标有“2V、0.5W”的字样，又测出R_l的阻值是R₂阻值的4倍，实验中，当开关S闭合时，电压表的示数为1V，则

A．要测R₁的额定功率，需要将滑动变阻器的滑片P由A向B移动　　

B．在移动滑片P使电压表的示数由1V增大到2V时，电阻R₁的实际功率变为原来的4倍

C．当滑动变阻器的阻值在2Ω以上变化时，电阻R1的电功率总是电阻R₂的4倍

D．若测出电阻R₁在某一电压下的功率为0.25W，则凡的阻值为16 Ω　

17．下列属于费力杠杆的是

A．起子　　　　　　　　　　　 B．道钉橇　　　　　　　　　 C．筷子　　　　 　 D．钳子

16．有些学校的黑板擦能被吸在黑板上，用起来非常方便，关于这个现象的解释正确的

A．吸在磁性黑板上的黑板擦发生了形变

B．黑板擦受到的重力和受到的摩擦力是相互作用力

C．黑板擦受到的吸引力和黑板受到黑板擦的压力是二力平衡

D．黑板擦受到的重力等于受到的摩擦力
