14．在“描绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按图所示方式连接电路，电路中所有元器件都完好，且电压表和电流表已调零。闭合开关后；

①若电压表的示数为2 V，电流表的示数为零，小灯泡不亮，则断路的导线为______；

②若电压表的示数为零，电流表的示数为0.3 A，小灯泡亮，则断路的导线为_____；　　

③若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为____________．

13．多用电表表头的示意如图，在正确操作的情况下：

⑴若选择开关的位置如灰箭头所示，则测量的物理量是_______，测量结果为_______；

⑵若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为______；

⑶若选择开关的位置如黑箭头所示，则测量的物理量是_______，测量结果为______；

(4)全部测量结束后，应将选择开关拨到__________或者________________；

(5)无论用多用电表进行何种测量(限于直流)，电流都应该从_______色表笔经_______(+,-)插孔流入电表．

12．如图所示，把一重力不计可自由运动的通电直导线AB水平放在蹄形磁铁磁极的正上方，当通以图示方向的电流时，导线的运动情况是(从上往下看)　　　　　　　 (　　 )

　　　 A．顺时针方向转动，同时下降　　 　　　　 B．顺时针方向转动，同时上升

　　　 C．逆时针方向转动，同时下降　　 　　　　 D．逆时针方向转动，同时上升

11．一电流表的满偏电流I_g=1mA，内电阻R_g=200Ω，要把它改装成一个量程为0．5A的电流表，则应在电流表上(　　 )　　

　　　 A．串联一个0．4Ω的电阻　　　　　　　　　　　 B．并联一个0．4Ω的电阻

　　　 C．串联一个200Ω的电阻　　　　　　　　　　　 D．并联一个200Ω的电阻.

10．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．空间各点磁场的方向就是该点磁感线的切线方向

　　　 B．磁感线越密，该处磁通量越大

　　　 C．磁感线越疏，该处磁感应强度越大

　　　 D．近距离平行放置的两个条形磁铁同名磁极间的磁场是匀强磁场

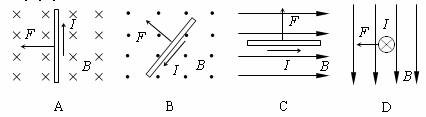

9．如图所示的匀强磁场中,已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向,其中不正确的是　　 　　　　　　　 　　 (　　 )

8．如图所示为一种利用电磁原理制作的充气泵的结构示意图，其工作原理类似打点计时器。当电流从电磁铁的接线柱a流入，吸引小磁铁向下运动时，以下选项中正确的是(　　 )

A．电磁铁的上端为N极，小磁铁的下端为N极

　　　 B．电磁铁的上端为S极，小磁铁的下端为S极

　　　 C．电磁铁的上端为N极，小磁铁的下端为S极

　　　 D．电磁铁的上端为S极，小磁铁的下端为N极

7．如图所示,两个圆环A、B同心放置，且半径R_A＜R_B.一条磁铁置于两环的圆心处,且与圆环平面垂直.则A、B两环中磁通Φ_A，φ_B之间的关系是　　　　　　　　　　 (　　 )

　　　 A．φ_A＞φ_B B．φ_A＝φ_B C．φ_A＜φ_B D．无法确定

6．如图所示，直线A为电源a的路端电压与电流的关系图象，直线B为电源b的路端电压与电流关系图象，直线C为一个电阻R的两端电压与电流的关系图象，将这个电阻R分别接到a、b两个电源上，由图可知两次相比　　　 (　　 )

　　　 A．R接到电源a上，电源的效率较高

　　　 B．R接到电源b上，电源的输出功率较大

　　　 C．R接到电源a上，电源输出功率较大，但电源效率较低

　　　 D．没有数值无法确定

5．为测某电阻R的阻值，分别接成图所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2.9 V和4 mA，则待测电阻的值应为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．比1000Ω略大一些　　　　　　　　　　　　　　 B．比1000Ω略小一些

C．比725Ω略大一些　　　　　　　　　　　　　　　 D．比725Ω略小一些
