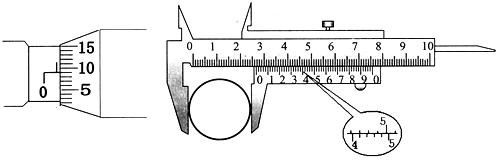

11．(1)(6分)用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为　　　 mm。用游标为50分度的卡尺测量一工件的直径，测量结果如图所示，此工件的直径为　

㎝。

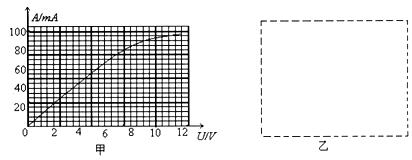

　 (2)(9分)某同学使用了如下器材：电源E(电动势12V)；电压表V(量程为15V，内阻约15KΩ)电流表A(量程100mA，内阻约10Ω)；滑动变阻器(最大电阻为50Ω)；单刀单掷开关；导线若干。测出了一个小灯泡的伏安特性曲线如图甲所示，已知小灯泡的额定电压为12V。

①请在图乙的虚线方框中画出此实验电路。

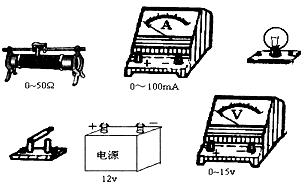

　　　　 ②根据设计的电路图在下图的实物上连线。

　　　　　 　 ③由小灯泡的伏安特性曲线可知小灯泡的额定功率为P_额=　　　　　　　 W。小灯泡电阻的变化特性为　　　　　　　　　　　　　　　　　 。

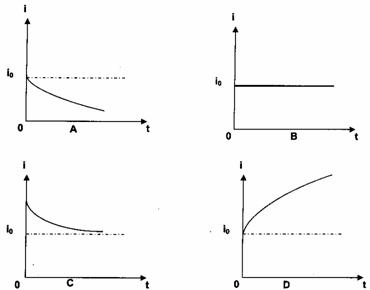

10．图中虚线为相邻两个匀强磁场区域1和2的边界，两个区域的磁场方向相反且垂直于纸面，磁感应强度大小都为B，两个区域的高度都为L，一质量为m、电阻为R、边长也为L的单匝正方形导线框abcd，从磁场区上方某处竖直自由下落，ab边保持水平且线框不发生转动，当ab边刚进入区域1时，线框恰开始做匀速运动；当线框的ab边下落到区域2的中间位置时，线框恰又开始做匀速运动(不计空气阻力)，线框进入磁场2的中间位置以后过程中感应电流i随时间t变化的图象如下图所示，则　　　　　　　　　　 (　　 )

第Ⅱ卷(共60分)

9．如图所示，斜轨道与半径为R的半圆轨道平滑连接，点A与半圆轨道最高点C等高，B为轨道最低点，现让小滑块(可视为质点)从A点开始以速度v₀沿斜面向下运动，不计一切摩擦，关于滑块运动情况的分析，正确的是　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．若，小滑块一定能通过C点，且离开C点后做自由落体运动

　　　 B．若v₀=0，小滑块恰能通过C点，且离开C点后做平抛运动

　　　 C．若，小滑块能到达C点，且离开C点后自自由落体运动

　　　 D．若，小滑块能到达C点，且离开C点后做平抛运动

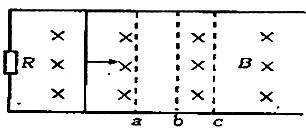

8．如图所示，水平光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒在垂直导轨的方向上搁在导轨上。今使棒以一定的初速度向右运动，到位置c时棒刚好静止。设导轨与棒的电阻均不计，a、b与b、c的间距相等，则金属棒在 由a→b和由b→c的两个过程中，下列判断正确的是(　　 )

　　　 A．棒受到的安培力相等　　　　　　　　　　　　　 B．通过棒横截面的电量相等

　　　 C．棒的速度变化量相等　　　　　　　　　　　　　 D．回路中产生的焦耳热相等

7．如图，有一理想变压器，原副线圈的匝数比为n，原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机，电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升，下列判断正确的是　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．原线圈中的电流为nI　　　　　　　　　　　　　 B．变压器的输入功率为UI/n

　　　 C．电动机输出的总功率为I²R　　　　　　　　 D．电动机两端电压为IR

6．如图(1)所示，电压表V₁、V₂串联接入电路中时，示数分别为6V和4V，当只有电压表V₂接入电路中时，如图(2)所示，示数为9V，电源的电动势为　　　　 (　　 )

　　　 A．11.2V　　　　　　　　　 B．10.8V　　　　　　　　　 C．10V　　　　　　　　　　 D．9.8V

5．如图所示，电键K闭合，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态。若从某时刻起，油滴所带的电荷开始缓慢减少，为维持该油滴仍处于静止状态，可采取下列哪些措施(　　 )

　　　 A．其他条件不变，使电容器两极板缓慢靠近

　　　 B．电键K断开，其他条件不变，使电容器两极板缓慢靠近

　　　 C．其他条件不变，将变阻器的滑片缓慢向左移动

　　　 D．其他条件不变，将变阻器的滑片缓慢向右移动

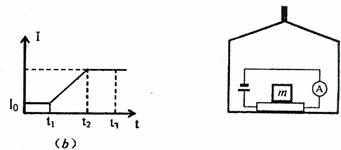

4．压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如下图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I₀，电梯在不同的运动过程中，电流表的示数如图b，下列判断可能正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．从t₁到t₂时间内，电梯做匀加速直线运动

　　　 B．从t₁到t₂时间内，电梯做变加速直线运动

　　　 C．从t₂到t₃时间内，电梯做匀速直线运动

　　　 D．从t₂到t₃时间内，电梯做匀减速直线运动

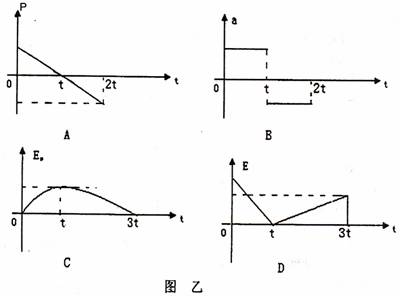

3．如图甲所示，一质量为m的滑块以初速度v₀自固定于地面的斜面底端A开始冲上斜面，到达某一高度后返回A，斜面与滑块之间有摩擦，图乙中分别表示它在斜面上运动的动量P、加速度a、势能E_P和机械能E随时间的变化图线，可能正确的是　　　　　　　　　　 (　　 )

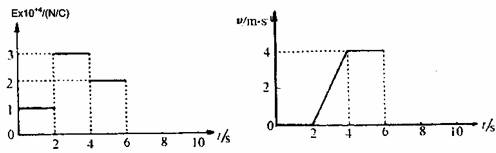

2．电荷量为q=1×10^-4C的带正电小物块置于绝缘水平面上，所在空间存在沿水平方向且方向始终不变的电场，电场强度E的大小与时间t的关系和物块速度v与时间t的关系如图所示。若重力加速度g取10m/s²,则下列判断不正确的是　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物体的质量为0.5kg

　　　 B．物体与水平面之间的动摩擦因数为0.4

　　　 C．前4秒内电势能增加12J

　　　 D．前6秒内系统内增加24J
