19．如图所示，美国东部时间2008年2月20日22时30分左右，

　　　 A．间谍卫星USAl93失控后，由于空气阻力，导弹击中前它的线速度在不断减小

　　　 B．高温高压燃气从导弹尾部喷出时对导弹的作用力与导弹对燃气的作用力大小相等

　　　 C．导弹发射初期，弹头处于失重状态，它受到地球的引力越来越小

　　　 D．为使卫星击中后所产生的碎片更多地坠向地球大气层而烧毁，导弹应迎面拦截

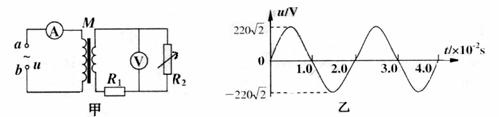

18．如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n₁：n₂=10：1，接线柱a、b 接上一个正弦交变电源，电压随时间变化规律如图乙所示。变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料(电阻随温度升高而减小)制成的传感器，R₁为一定值电阻。下列说法中正确的是

　　　 A．电压表V示数为22V

　　　 B．此交变电源的频率为0.5Hz

　　　 C．当传感器R₂所在处出现火警时，A的示数减小

　　　 D．当传感器R₂所在处出现火警时，V的示数减小

17．如图一端开口的钢制圆筒在开口端放一活塞，且活塞与筒壁的摩擦及活塞的重量均可不计，现将圆筒开口向下竖直倒立于水中，筒底恰与水面相平时筒静止，若水温逐渐升高时，下列说法中正确的是

A．活塞会下移，但筒不动　　　　　　　　　　　 B．筒会上升，但活塞不动

　　　 C．筒内气体体积增大，压强减小　　　　　　 D．筒内气体压强增大，温度升高

16．如图所示，ABC为一全反射棱镜，棱镜对不同色光折射不同，且对红光的临界角为42°，M为一与底边BC垂直的光屏，一束白光沿平行与底边BC的方向射向AB面，经AB面折射后的光线射向BC面，下列说法中正确的是

A．BC面将有色光射出

　　　 B．光屏M上会出现色彩光带且紫光在上

　　　 C．光屏M上会出现色彩光带且红光在上

　　　 D．将光屏保持与BC垂直向右平移，屏上彩色光带宽度变宽

15．图a表示一列简谐横波沿直线传播，图b画出了两质点A、B的振动图象，已知A、B平衡位置之间的距离为四分之一波长，波的传播方向为B→A。可以表示质点A的振动图线的是

A．只有第1条曲线

　　　 B．只有第2条曲线

　　　 C．两条曲线中的任意一条都可以

　　　 D．两条曲线都不可以

14．原子核A发生衰变后变为原子核X，原子核B发生衰变后变为原子核Y，已知原子核A和原子核B的中子数相同，则核X和Y的中子数以及a、b、c、d的关系可能是

　　　 A．X的中子数比Y少1　　　　　　 　　 B．X的中子数比Y少3

　　　 C．如果，则　　 　　　 D．如果，则

25．(21分)如图所示，在一光滑水平的桌面上，放置一质量为M、宽为L的足够长"U"形框架，其ab部分电阻为R，框架其他部分的电阻不计．垂直框架两边放一质量为m、电阻为R的金属棒cd，它们之间的动摩擦因数为μ，棒通过细线跨过一定滑轮与劲度系数为k、另一端固定的轻弹簧相连．开始弹簧处于自然状态，框架和棒均静止．现在让框架在大小为2 μmg的水平拉力作用下，向右做加速运动，引起棒的运动可看成是缓慢的．水平桌面位于竖直向上的匀强磁场中，磁感应强度为B．问：

　 (1)框架和棒刚开始运动的瞬间，框架的加速度为多大?

　 (2)框架最后做匀速运动(棒处于静止状态)时的速度多大?

　 (3)若框架通过位移s后开始匀速运动，已知弹簧弹性势能的表达式为(x为弹簧的形变量)，则在框架通过位移s的过程中，回路中产生的电热为多少?

24．(19分)如图所示，两个形状、大小相同的钢球A、B，A球质量为1.5kg， B球质量为0.5kg。开始A球不带电，静止在高h=0.88m的光滑平台上，B球带0.3C的正电荷，用长L=1m的细线悬挂在平台上方，整个装置放在竖直向下的匀强电场中，场强大小E=10N/C．现将细线拉开角度α=60°后，由静止释放B球，B球在最低点与A球发生对心碰撞，碰撞时无机械能损失，不计碰后A、B球的库仑力，不计空气阻力，取g=10m/s²，求：

　 (1)B球刚摆到最低点时的速率；

　 (2)A球从离开平台到着地时的水平位移大小。

23．(14分)为了在运动会上取得好成绩，甲、乙两同学在直道上练习4×100m的接力，假设他们在奔跑时有相同的最大速度。乙从静止开始全力奔跑，要跑出36m才能达到最大速度，这一过程可看做匀变速运动。现在甲持棒以最大速度向乙奔来，距甲的距离为某一值时，乙在接力区开始由静止出发并全力奔跑。若要求乙接棒时的速度是最大速度的倍。求：

　 (1)乙接棒前跑过的距离；

　 (2)乙起跑时距甲的距离。

22．(18分)

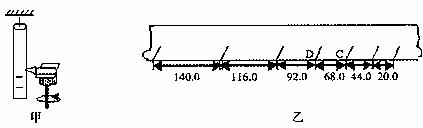

　 (Ⅰ)(6分)如图甲所示，包有白纸的质量为m的圆柱棒用细线竖直悬挂，蘸有颜料的毛笔固定在电动机上并随之转动。当烧断悬挂圆柱棒的线后，圆柱棒竖直自由下落，毛笔就在圆柱棒表面的纸上画出记号，如图乙所示，设毛笔接触棒时不影响棒的运动。测得记号之间的距离依次为20.0mm，44.0mm，68.0mm，92.0mm，116.0mm，140.0mm，已知电动机铭牌上标有“1200r/min”字样，根据以上内容，回答下列问题:

①图乙中的______端是圆柱体的悬挂端(填“左”或“右”)；

②根据图乙所给的数据，可知毛笔画下记号D时，圆柱棒下落的速度=______m/s; 圆柱棒竖直下落的加速度为________m/s²

　 (Ⅱ)(12分)要测量一只量程已知的电压表的内阻，现有如下器材：

A：待测电压表(量程6V，内阻约3KΩ)；

B：电流表(量程3A，内阻约为0.01Ω)；

C：定值电阻(阻值R=2KΩ，允许通过的最大电流0.5A)；

D：电源(电动势约为4.5V，但不知其准确值，内阻不计)；

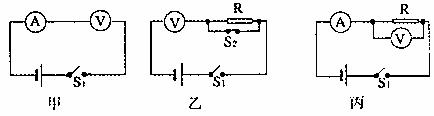

E：开关两只，导线若干。现有一同学设计了图甲、乙、丙所示的测量电路，请你选择一个实验可行的电路，利用这个电路完成测量电压表的内阻，要求测量尽可能准确。

①你所选电路是　　　　　　 (填序号)

②根据你所选电路，写出实验步骤和实验中需要测量的物理量　　　　　　 。　　　　　　　　　

　　　 　　 ③用你所测的物理量符号表示出电压表内阻的表达式　　　　　　　　　　　 。
