4．如图，两轮用齿轮传动，且不打滑，图中两轮的边缘上有A．B两点，它们到各自转轴　 O₁．O₂的距离分别为．且. 当轮子转动时，这两点的角速度分别为和，　 线速度大小分别为和，则下列关系式正确的是　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　 B．　　　　　　 C．　　　　　　　 D．

3．决定平抛物体落体时间的因素是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．初速度　　　　　　　 B．抛物体的高度　　 C．物体的位移　　　　 D．以上说法都不正确

2．做曲线运动的物体，下列物理量一定变化的是　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　A．动能　　　　　　　　　 B．速度　　　　　　　　　 C．速率　　　　　　　　　 D．加速度

1．下列物理量属于标量的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　A．功和能量　　　　　　 B．速度　　　　　　　　　 C．力　　　　　　　　　　　 D．位移

25．(20分)如下图所示，水平光滑绝缘地面上方虚线MN左侧存在水平向右的匀强电场，电场强度E₁=1.0N/C，右侧存在着竖直向上、电场强度E₂=50N/C的匀强电场和垂直纸面向里、磁感应强度B₁=5.0T的匀强磁场，场区竖直方向均足够在。有两个完全相同的金属小球A、B，质量均为0.10g，A带正电，电量大小为4.0×10^-5C，B不带电。现将小球A在P点由静止释放，当A运动到N点与静止在N点的小球B碰撞，PN=0.2m，A、B碰撞时间极短，碰撞过程中无能量损失。球的大小忽略不计。(g取10m/s²)

求：(1)碰撞前小球A速度大小。

(2)小球B经过虚线MN时与水平地面的距离。

(3)小球B落到水平地面上瞬间与此时小球A的距离。

24．(18分)如下图所示，质量均为m的物块A和B用劲度系数为k的轻弹簧连接起来；将它们悬于空中静止，弹簧处于原长状态，A距地面高度h，现同时释放两物块，A与地面碰撞速度立即变为零，由于B的反弹，使A刚好能离开地面。若将B物块换为质量为3m的物块C(图中未画出)，仍将它们悬于空中静止且弹簧为原长，A距地面高度仍为h，再同时释放两物块，A与地面碰撞后仍立即变为零。求：当A刚要离开地面时物块C的速度。

23．(16分)一电动机通过一质量不计的绳子从静止开始向上提起质量为2.0kg的物体，在前2.0s内绳的拉力恒定，此后电动机一直以额定功率工作，物体被提升到50m高度时恰开始以15m/s的速度匀速上升。如图所示为上述过程的v-t图。(g取10m/s²)试求：(结果保留两位有效数字)

(1)电动机的额定功率。

(2)物体从静止开始被提升至开始匀速所需时间。

22．(18分)(I)一同学用多用表测量一定值电阻的阻值大小，当他选用欧姆档×100档后，调零后测量该电阻，指针指在如图所示的虚线位置，之后他调整选择开关到合适的临近一档，调零后测量该电阻，指针指在如图所示的实线位置，则此固定电阻的阻值大小为　 Ω.

(II)如下图所示为示波器面板，一位同学在“练习使用示波器”的实验时，进行了如下操作：

(1)打开电源后，首先在屏上调出一个很小的亮斑，但亮斑位于屏的右上角，若想将这个亮斑调到屏的正中央，他应该调节旋钮　　　 和旋钮　　　　 。(填旋钮对应的数字)。

(2)该同学在13号旋钮(Y输入、X输入、地)不加任何信号输入的情况下，将10号“衰减”旋钮置于“1”档，11号“扫描范围”旋钮置于左边第一档“10-100Hz”位置，屏上出现的图形为　　　　 。(从下列选项中选出正确答案)之后他将10号“衰减”旋钮置于“”档，11号“扫描范围”旋钮置于“外X”位置，屏上将出现的图形为　　　　　 。(从下列选项中选出正确答案)

A．一个固定亮斑　　　　　　　　　　　　　　 B．一条水平亮线

C．一条竖直亮线　　　　　　　　　　　　　　 D．一条正弦曲线

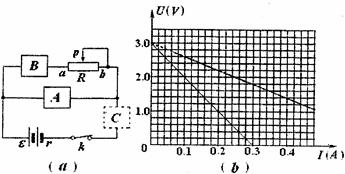

　(III)某同学在用图(a)所示的电路做“测电源电动势和内电电阻”的实验时，A处为电压传感器，B处为电流传感器。甲同学在C位置直接用导线连接进行实验，乙同学则在C位置串联一个保护电阻R₀进行实验，其它部分完全相同。他们将两次实验所得的数据用图线形式画在同一张U-I图线上，如图(b)所示。(结果保留两位有效数字)

　　　 由图线可知，电源的电动势=　　　 V，内电阻r=　　　　 Ω，电阻R₀=　　　　 Ω。

21．一物体悬挂在细绳下端，由静止开始沿竖直方向向下运动，运动的过程中，物体的机械能E随位移S变化图象如下图所示，其中ab段图线为曲线，bc段图线为直线，则下面判断正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．0-s₁过程中物体所受的拉力一定是变力，且不断减小

　　　 B．s₁-s₂过程中物体一定做匀速直线运动

　　　 C．s₁-s₂过程中物体可能做匀加速直线运动

　　　 D．s₁-s₂过程中物体的动能可能在不断增大

第II卷

20．如下图所示，两个匀强磁场横截面分别为圆形和正方形，内部磁感应强度大小均为B，方向均垂直于纸面向里，圆的直径D等于正方形的边长。两个完全相同的带电粒子同是以相同的速度v分别飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形区域的带电粒子速度方向对准了圆心，进入正方形区域的带电粒子是沿一边的中心无助于垂直于边界线进入的，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　 (　　 )

　　　 A．两个带电粒子在磁场中运动的半径一定相同。

　　　 B．两个带电粒子在磁场中运动的时间一定相同。

　　　 C．两个带电粒子可能同时飞离磁场。

　　　 D．进入圆形区域的带电粒子可能先飞离磁场。
