16．(14分)如图所示，水平轨道与直径为d=0．8m的半圆轨道相接，半圆轨道的两端点A、B连线是一条竖直线，整个装置处于方向水平向右，大小为10³V/m的匀强电场中，一小球质量m=0．5kg,带有q=5×10^-3C电量的正电荷，在电场力作用下由静止开始运动，不计一切摩擦，g=10m/s²，

(1)若它运动的起点离A为L，它恰能到达轨道最高点B，求小球在B点的速度和L的值．

(2)若它运动起点离A为L₁=2．6m，且它运动到B点时电场消失，它继续运动直到落地，求落地点与起点的距离．

15．物体在空中下落的过程中，重力做正功，物体的动能越来越大，为了“探究重力做功和物体动能变化的定量关系”，我们提供了如下图的实验装置。

某同学根据所学的知识结合右图设计一个本实验情景的命题：如图如示，质量为m直径为d的小钢球在重力mg作用下从开始端自由下落至光电门发生的　①　，通过光电门时的　②　，试探究重力做的功　③　与小球动能变化量　④　的定量关系。　

(请在①②空格处填写物理量的名称和对应符号；在③④空格处填写数学表达式。)

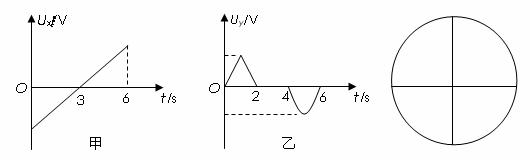

14．示波管的结构中有两对互相垂直的偏转电极XX′和YY′，若在XX′上加上如图甲所示的扫描电压，在YY′上加如图乙所示的信号电压，画出在示波管荧光屏上看到的图形(定性画出即可)。

13．在下列学生实验中，需用天平测量物体质量的有

A．研究匀变速直线运动　 　B．研究平抛物体运动　 　　　C．验证动量守恒定律　

D．验证机械能守恒定律　　 　E．用单摆测定重力加速度

12．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm。电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度υ₀=4m/s竖直向上射入板间。若小球带电量为q=1×10^-2C，质量为m=2×10^-2kg，不考虑空气阻力。那么，要使小球恰能到达A板，滑动变阻器接入电路的阻值和此时电源的输出功率为(取g=10m/s²)

　　　 A． 32Ω、8 W　　　 B． 8Ω、23W　 C． 8Ω、15W　　 D．32Ω、23W

　　　　　　　　　　　　　 卷Ⅱ(非选择题 共72分)

11．如图(a)所示，两个平行金属板P、Q竖直放置，两板间加上如图(b)所示的电压．t＝0时，Q板比P板电势高5V，此时在两板的正中央M点有一个电子，速度为零，电子在电场力作用下运动，使得电子的位置和速度随时间变化．假设电子始终未与两板相碰．在0＜t＜8×s的时间内，这个电子处于M点的右侧，速度方向向左且大小逐渐减小的时间是

　A．0＜t＜2×s　　　　　 　B．2×s＜t＜4×s

　C．4×s＜t＜6×s　 　D．6×＜t＜8×s

10．如图所示,重球A(可看作质点)放在光滑的斜面体B上，A、B质量相等。在F的作用下，B在光滑水平面上向左缓慢移动了一段距离，A球相对于C点升高h，若突然撤去F，则

A．A以后能上升的最大高度为　　　　　　　　

B．B获得的最大速度为

C．在B离开A之前,A、B动量守恒　　　　　　　

D．A、B相互作用的冲量大小相等

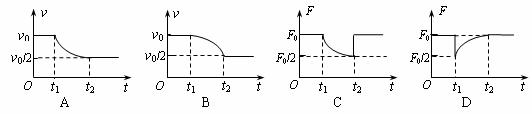

9．汽车在平直公路上以速度v₀匀速行驶，发动机功率为P，牵引力为F₀。t₁时刻，司机减小了油门，使汽车的功率立即减小一半，并保持该功率继续行驶，到t₂时刻，汽车又恢复了匀速直线运动(设整个过程中汽车所受的阻力不变)。下面几个关于汽车牵引力F、汽车速度v在这个过程中随时间t变化的图像中正确的是

8．据报道，美国航天局已计划建造一座通向太空的升降机，传说中的通天塔即将成为现实。据航天局专家称：这座升降机的主体是一根长长的管道，一端系在位于太空的巨大的人造卫星上，另一端一直垂到地面并固定在地面上。已知地球到月球的距离约为地球半径的60倍，由此可以估算，该管道的长度至少为(已知地球半径6400km)

A．360km　　　　　 B．3600km　　　　　 C．36000km　　　　　 D．360000km

7．如图所示,质量分别为m₁、m₂的两个小球A、B,带有等量异种电荷,通过绝缘轻弹簧相连接，置于绝缘光滑的水平面上．突然加一水平向右的匀强电场后,两球A、B将由静止开始运动,对两小球A、B和弹簧组成的系统,在以后的运动过程中,以下说法正确的是(设整个过程中不考虑电荷间库仑力的作用，且弹簧不超过弹性限度)　

　 A．系统机械能不断增加　　 　　　　　　　　 B．系统机械能守恒

　 C．系统动量不断增加　　　 　　　　　　　　 D．系统动量守恒
