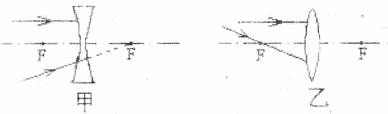

4．请画出图中每条光线通过透镜后的折射光线．

2．在音乐喷泉的水池底部装有许多彩灯，晚上灯光把水池装饰的五光十色．这些灯发出的光在进入空气中时发生了折射，如图是一盏彩灯发出的一条光线，请你在图中大致画出它从水中进入空气传播的光路．

3，根据平面镜的成像特点，在下图中画出物体AB在平面镜MN中所成的像．

1．如图所示，一束阳光照射到平面镜上，请你在图中画出它的反射光线的光路图．

10．夏天清晨，树叶上常有一些露珠，透过露珠看叶脉，叶脉变___________了，露珠相当于___________镜，叶脉的像是___________像．

9．在碗底放一枚硬币，把碗移动到眼睛刚好看不见硬币的地方，如图所示，保持眼睛和碗的位置不变，请另一位同学向碗里倒水，你观察到的现象是________________________．这种现象是由于光的___________产生的．

8．一只小鸟在水深10m的平静湖面上方飞过，小鸟距水面3m，它在水中的“倒影”是由于光的___________形成的，该“倒影”到水面的距离是___________m．

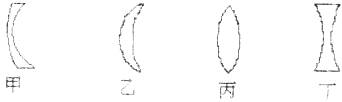

7．在下图所示的四种透镜中，属于凸透镜的是___________，属于凹透镜的是___________．

6．如图所示，入射光线与镜面的夹角是30°，则入射角是_________，反射角是___________；若入射光线方向不变，平面镜绕入射点顺时针转动5°，则反射光线与入射光线的夹角是___________．

5．晚上，小明沿着马路行走，当他经过一盏路灯时，他在地上的影子先变___________，后变___________．

4．超声波在科学技术、生产生活合医学中有着广泛的应用．请你举出两个应用的实例：

①____________________________________________

②____________________________________________
