10、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。右图中符合要求的电路是：

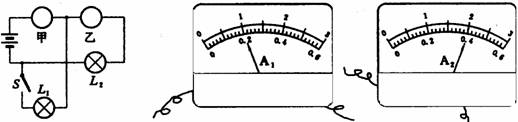

9、如下图电路中，闭合开关S后，两表示数如图所示，则 ：

A ．甲表是A₁表，L₂中的电流是0．6A　 　　B ．甲表是A₂表，L₂中的电流是1．0A

C． 甲表是A₁表，L₂中的电流是0．4A　 　　D． 甲表是A₂表，L₂中的电流是0．4A

8、灯L₁和L₂组成如右图所示的电路，下面四句说法中正确的是：

　 A．闭合开关S，两灯都亮，拆除导线a，两灯串联

　 B．闭合开关S，两灯都不亮，拆除导线b，两灯串联

　 C．闭合开关S，两灯都不亮，拆除导线b，两灯并联

　 D．闭合开关S，两灯都不亮，拆除导线a，两灯串联

7、下列事实中，最能说明单位质量的物体温度升高1⁰C时吸收的热量跟物质的种类有关的是：

　 A．体积相同的两杯水温度都升高5⁰C，它们吸收的热量是相同

　 B．质量相同的两块铜块温度分别升高5⁰C和10⁰C，它们吸收的热量不相同

　 C．体积相同的水和煤油温度都升高10⁰C，它们吸收的热量不相同

　 D．质量相同的铜和水温度都升高10⁰C，它们吸收的热量不相同

6、中国跳水队被人们称为“梦之队”，如上右图是跳水运动员跳水时的情景，运动员在离开跳板到落入水中的过程中：

A．运动员的动能一直增大，机械能不变　 B．运动员的重力势能一直减小，机械能不变

C．运动员的重力势能先减小后增大，机械能大 D．运动员动能先减小后增大，机械能不变

5、如图所示，小明分别用甲、乙两个滑轮组把同一袋沙子从地面提到二楼，用甲滑轮组所做总功为W₁，机械效率为η₁，用乙滑轮阻所做总功为W₂，机械效率为η₂，若不计绳重与摩擦，则：

　 A．W₁=W₂，η₁=η₂　 B．W₁=W₂，η₁<η₂　 C．W₁<W₂，η₁>η₂　 D．W₁>W₂，η₁<η₂

4、如右图所示，用力F拉着物体A由静止开始在光滑的水平面上沿直线移动距离S，做功为W₁，平均功率为P₁；用同样大小的力作用F拉着物体A在粗糙水平面上由静止开始移动相同的距离S，做功为W₂，平均功率为P₂，则：

A．W₁=W₂，P₁>P₂　 B．W₁=W₂，P₁<P₂　 C．W₁=W₂，P₁=P₂　 D．W₁<W₂，P₁>P₂

3、一根直杆可以绕O点转动，在直杆的中点挂一个重为G的重物，在杆的另一端施加一个方向始终保持水平的力F，如图所示，在力F从水平方向缓慢转动到沿竖直向上的方向过程中，为使直杆保持在图示位置平衡，则拉力F的变化情况是：

　 A．一直变大　 B．一直变小 C．先变大，后变小 D．先变小，后变大

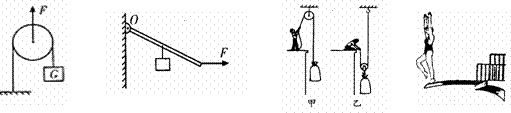

　　　 第2题图　　　 　　　第3题图　　　　　　　　 第5题图　　　　　　 第6题图

2、如图所示，用一个动滑轮提升重物(不计摩擦)，已知物重为G=200N，滑轮重G^/=40N，使重物匀速上升1m，则下列结论中正确的是：

　 A．F=440N，力向上移动2m　　　　　　 B．F=140N，力向上移动2m

　 C．F=440N，力向上移动0．5m　　　　 D．F=480N，力向上移动0．5m

34.如图25所示，均匀木板AB的长度为6m，

它可绕位于其中央的支点O转动，左端A

通过细绳MA、NA分别系在天花板、地面

上.图示状态木板水平，细绳竖直且刚好

绷紧.现使一玩具小汽车从B端开上木板，

并以0.5m/s速度匀速前进.已知小汽车的功率为4W，质量2kg，g取10N/kg.求：

(1)小车在OB段运动时,哪段细绳将被拉紧?

(2)小汽车在木板上运动所受到的阻力的大小.

(3)从驶上木板开始计时，10s时被拉紧的细绳是哪段?拉力是多大?
