17．如图3所示，一个球A被一挡板B挡在斜面上。请你在图7中画出球A所受到的重力和挡板B对球A的支持力的示意图。

16．跳绳是冬季的一种健身运动，旁人看起来似乎很简单，然而亲自跳起来就会感到运动量是相当大的。有位同学对此作了专门研究：跳绳者的质量m=50kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件可估算出此跳绳者在1分钟内共跳　　　　　 次，共停留　　　　 s；他每跳一次克服重力做功为　 　　　J，做功的平均功率为　　　　 W。(g取10N/kg)

15．将边长为0.2 m的实心正方体A放置在水平地面上，已知A的密度为0.8×10³ kg/ m³，则物体A对地面的压强是　　　　 Pa；若将正方体A的上部沿水平方向截去一定的厚度h，使物体A对地面的压强变为1200 Pa，则沿水平方向截去的厚度h是　　　　 m。(g取10N/kg)

14．在某一温度下，两个电路元件A和B中的电流与两端电压的关系如图所示。

(1)由图可知，元件_________中的电流与它两端电压之间的关系遵循欧姆定律。

(2)将A和B并联后接在电压为2.0V的电源两端，元件A的电功率为　　　　　 W，通过A和B的总电流为　　　　　　 A。

13．(1)如图1，从运动员腾空跳起向上运动后再

向下落入水中，若不计空气阻力，则运动员的重力

势能先　　　　　 (填“增大”或“减小”或

“不变”)，后　　　　　 (填“增大”或“减小”

或“不变”)。运动员的机械能　　　　　

(填“增大”或“减小”或“不变”)。

(2)在这届奥运会上提出了“绿色奥运”的理念，奥运场馆的建设也体现了“绿色奥运”的理念。拥有9.1万个座位的奥运会主体育馆“鸟巢”(如图2所示)将采用绿色能源--太阳能光伏发电系统为整个场馆提供电力，可以说“鸟巢”是当今世界上最大的环保型体育场。在这里用太阳能光伏发电系统发电时的能量转换是　　　　 　　　　　　　。

12. 在相同加热条件下，对初温相同的甲、乙两个物体加热，设它们的质量分别为m_甲、m_乙，比热容分别为C_甲、C_乙，甲、乙两物体的温度与加热时间关系如图所示，则(　 )

　 　A．若C_甲=C_乙， 则m_甲＝m_乙

　 　B. 若C_甲＞C_乙，则m_甲＞m_乙

C．若m_甲＝m_乙，则C_甲＞C_乙

　 　D．若m_甲＞m_乙，则C_甲＜C_乙　

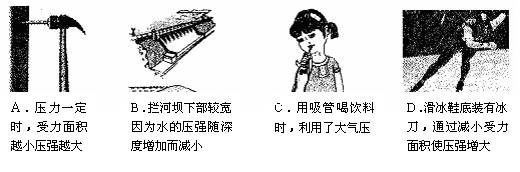

11．下面对与压强有关的事例解释不正确的是(　 )

10．将质量相等的实心铜块(密度ρ₁＝8.9g/㎝³)和实心铝块(密度ρ₂＝2.7g/㎝³)浸没在足够深的水中，铜块所受浮力为F₁，铝块所受浮力为F₂，比较它们的大小，正确的是( )

A、F₁＝F₂　　　 B、F₁＞F₂　　　 C、F₁＜F₂　　　 D、不能确定

9.某照相机镜头焦距为10cm，小刚用它 来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中 (　 )

A．像变大，像距变大　　　　　　 B．像变大，像距变小

C．像先变小后变大，像距变大　　 D．像先变小后变大，像距变小

8.亮亮根据“分类法”将下列杠杆分成了四组，其中属于省力杠杆一组的是(　 )

A．活塞式抽水机的手柄；起子　　　　　 B．钓鱼竿；道钉撬

C．天平；理发剪　　　　　　　　　　　 D．筷子；剪铁皮的剪子
