21、目前，许多城市的十字路口都安装了太阳能红绿灯．白天太阳能电池板给红绿灯供电，同时多余的电能又给蓄电池充电．在阴雨天和晚上蓄电池又给红绿灯供电，使红绿灯能连续工作．其主要参数见下表

(1)若每天有效受光时间为6h，每平方米的面积上太阳辐射的功率为10³W，求这种太阳能电池板每天获得的电能。

(2)若太阳能红绿灯由红、黄、绿三灯组成．每天获得的电能，可使它连续正常

工作40h，求：太阳能红绿灯正常工作时的功率和电阻。

20、某港口起吊体积为0.2m³质量为500kg的密封货箱时不慎落入江中，打捞到货箱后，吊机用绳子将货箱从江底匀速向上提升，求：(g取10N/kg)

1)货箱未露出水面时，受到水的浮力是多大？此时绳子的拉力是多大？

2)货箱露出水面后，再匀速向上提升了10m，此过程中拉力做了多少功？

3)货箱被拉上来后放在岸上，已知箱与水平地面间的接触面为0.2m²，求货箱对地面的压强为多少？

19、电位器相当于一个滑动变阻，许多可调亮度的台灯就是通过它来调节灯泡的亮度的。下面给你两节干电池，一个小灯泡，一个电位器，一个开关，请你在下图中用笔画线代替导线连接电路，使当滑片顺时针转动时，灯泡变亮。

18、小文的房间东面有一个窗口，北面墙上挂了一面穿衣镜，

早晨的阳光从窗口射入经穿衣镜反后会射到房间西南角的书桌

上。请你在图2中画出光线的传播路径。

　　　　　图1　　　　　　　　　　　　图2

17、玩具“不倒翁”被扳倒后会自动立起来。请你在图1中画出

此时“不倒翁”所受重力的示意图，并画出重力相对于O点的

力臂。( 黑点表示“不倒翁”的重心)

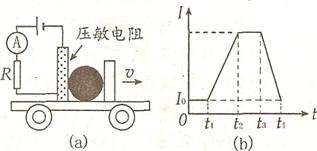

16、小敏利用“压敏电阻的阻值随所受压力的增大而减小”的性质，设计了判断物体运动状态的装置。其工作原理如图(a)所示，电源、电流表、定值电阻和压敏电阻由导线连接成一个串联电路，压敏电阻和一块挡板固定在绝缘小车上，中间放置一个可活动的绝缘球，压敏电阻不受力时，电流表示数为I₀，小车运动状态变化会引起电流表示数变化。如图(b)所示是某次小车向右作直线运动时电流随时间变化图象。

(1)从t₁到t₂这段时间小车从静止突然向前加速，这时绝缘球对压敏电阻的压力在　　(填“增大”、“减小”或“不变”)，从这段图象我们可以发现压敏电阻的特点是当它受到的压力变大时　　　　　　。

(2)从t₂到t₃这段时间，电流不变，绝缘球对压敏电阻　　(填“有”或“没有”)压力。

(3)从t₃到t₄这段时间，电流在减小，小车的运动状态可能是　　(填“加速”、“减速”或“匀速”)运动。

15、如图所示，巨型运载火箭将“神舟七号”飞船平地托起，直冲云天：

(1)火箭上升时，燃料燃烧释放内能转化为飞船的　　　　　 能；

(2) “神七”发射时，在发射台下部的大水池里冒出了大量的“白气”，

它们是水蒸气遇冷　　　 形成的；之所以这样设计的原因是　　　　

　　　　　　　　　　　　。

(3)在太空中宇航员依靠　　　与地面指挥部联络。

14、广州地铁3号线的开通为人们出行带来方便。小骏同学乘坐的地铁3号线从番禺广场站到天河客运站仅需40min，番禺广场站到天河客运站的距离约为36.33km，列车在这段路程中的平均速度约为　　　　km／h。在列车行驶过程中，小骏同学相对于车厢是　　　　(填“运动”或“静止”)。细心的小骏同学还发现站台上加装了玻璃幕门，这是为了防止由于列车经过时，于车与人之间的空气流速会　　　　，使人与列车间的压强　　　　。造成的人因离铁道太近被吸进铁道发生意外。

13、我们可以利用矿泉水瓶做小实验来说明一些物理知识．

(1)双手挤压空矿泉水瓶可以使瓶子变形，这说明力可以　　　　　　；如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的　　　　　有关；

(2)往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，这说明　　　　　　　　　　　　　　；

(3)将空矿泉水瓶放倒在水平桌面上，用力向它的侧面吹气它会滚动但用同样的力向它的底部吹气它却不容易滑动．这表明在压力相同的条件下　　　　　　　　　　　　；

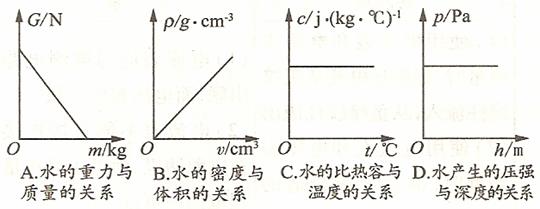

12、水是人类生存不可缺少的物质，下面不能正确描述水的各物理量之间关系的图像是(　)
