26.(6分)小明骑自行车上学途中，要经过一段上坡路．他思考：物体冲上斜坡的最大距离可能与哪些因素有关呢?

(1)他发现车子的初始速度越大，冲上斜坡的最大距离就越长．这是因为车子的初始速度越大，它的初始动能也越大，上坡过程中增加的___________就越大．

(2)他进而又提出两个猜想：

猜想一：物体冲上斜坡的最大距离可能与物体的质量大小有关；

猜想二：物体冲上斜坡的最大距离可能与斜坡的倾角大小有关．

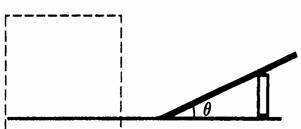

为了验证猜想一，他将与水平面平滑连接的长木板以一定的倾角θ固定，如图甲所示．实验时为了让不同质量的小木块以相同的初始速度滑上长木板，请你在甲图中的虚线框内为小明设计一实验装置，并说明使用该装置进行实验时的操作要点：________________________________________________________________．

小明发现当不同质量的木块以相同初始速度滑上长木板时，向上滑行的最大距离均相同．这说明猜想一是___________(选填“正确”或“错误”)的．

在验证猜想二的实验中，小明让一木块以相同的初始速度分别滑上不同倾角的长木板，测得的数据记录如下表：

　　 根据表中数据，请在图乙中描点作出s-θ图象．由图象可知木块向上滑行的最大距离s与倾角θ的定性关系是_________________________________

25．(6分) 小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。

(1)这两个烧瓶中所盛煤油的质量应该　　　　 。

(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是(　　 )

A．因为煤油有颜色便于观察

B．因为煤油有比较大的热值

C．因为煤油有比较小的密度

D．因为煤油有比较小的比热容

(3)实验中，小明和小红发现B烧瓶中温度计的示数　

升高的快。这表明：在电流和通电时间相同的情

况下，导体的电阻越　　　 ，产生的热量越多。

(4)小红把实验装置作了一些改动，将同样的烧瓶AB

中的煤油装满，用细玻璃管代替温度计做实验，

煤油温度上升时，会看到细玻璃管内的液面明显

上升。这是利用细玻璃管内液面的变化来放大玻

璃瓶内液体体积的变化．下列实验中也用到这种

放大思想的是(　　　 )

A．将不同的电阻丝分别接到同一电路中，通过比较电流的大小来比较电阻的大小

B．将发声的音叉靠近乒乓球，通过乒乓球被弹开显示音叉在振动

C．让不同的纸锥从相同高度同时下落，通过落地的先后判断运动的快慢情况

D．将小铁屑均匀洒在磁体周围，通过观察铁屑的分布情况来认识磁场的分布情况

24.(5分)小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3．8V”的字样，但上面的

电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路．

(1)电池盒中至少有__________节干电池．

(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验．请在他接错的导线上打上“×”，并改正。

(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3．8V时，电流表的示数如图乙所示．则该小灯泡的额定电流为_________A，额定功率为_________W．

　　　　　　 甲　　　　　　　　　　　　　 　 　　　 　　　　乙

23.(2分)请在图中用笔画线代替导线将汽车的启动原理图连接完整．

说明：当钥匙插入仪表板上的钥匙孔并转动(相当于闭合开关)，电动机工作，启动轿

车；电磁铁的工作电压小于电动机的工作电压．

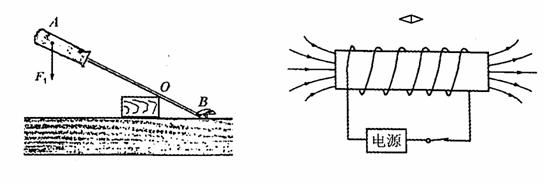

22.(6分)(1)图为用螺丝刀撬图钉的示意图，在图中画出动力F₁的力臂l₁和阻力F₂

的示意图．

(2)图中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．

(3)按照安全用电原则，用笔画线代替导线将下图中所示的三线插座接到火线、零线上

21.小红所在的科技小组利用所学知识自制一杆秤(自重不计)，其照片如图所示．秤砣的

质量m₀为1.5kg，根据照片估算此杆秤最大测量值为___________kg；若要增大该杆秤的测量范围，可采用的方法_______________________________________________(写一种方法)；已知秤杆上0.5kg和2.5kg的两根刻度线相距10cm，则秤钩连接点A与提钮O点的距离是__________cm．

20.电子式电能表表盘上标有“2500imp/(kW·h)”字样，将某用电器单独接在该表上工作

15min，电能表指示灯闪烁了250次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。

19.如图所示，工人师傅用一个滑轮组

在40s内将重600N的木箱从地面匀

速吊上4m高的阳台，所用的拉力为

220N，不计绳重和摩擦．木箱匀速上升的速度为　　　　　 m/s；工人师傅做的有用

功为　 　　　　J；动滑轮的重力为　　　　　 N。

18.如右图所示，先在一个配有活塞的厚

壁玻璃筒里放一小团蘸了乙醚的棉

花，然后迅速压下活塞，筒内棉花

燃烧起来。对这一现象的解释是，活

塞压缩玻璃筒内的空气，对筒内空气

做了　　　　 ，使空气的　　　　 增

加，温度升高，达到乙醚着火点。

17.我国家庭照明用的交流电的周期为_____________；第一颗卫星使用的电磁波的频率为2×10⁷Hz，对应波长为_____________。
