23．小明在“探究物质的质量与体积的关系”实验中。

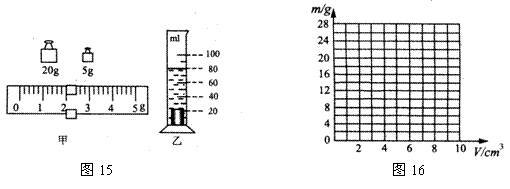

(1)用调节好的天平称一个物体的质量，当把物体放到天平左盘时，右盘中的砝码和游码所处的位置如图15甲所示，天平平衡，请你将数据记录在下表内。

(2)将该物体放到盛有70cm³水的量筒中，量筒中的水面如图15乙所示，将物体体积记录在下表内。

(3)按照上两步骤，小明继续测量了2个同种物质组成的物体的质量和体积，并将数据记录在下表一中，请你根据表中的数据在图16的坐标纸上用 “×”描点，作出图像，观察图像并得出结论：　　　　　　　　　　　　　。

表一：　　　　　　　　　　　　表二：

(4)小明又测量了3个不同物体的质量和体积，并将数据记录在表二中，请你根据表中的数据在图16的坐标纸上用“×”描点。观察分析做出判断：　　　　　　。

(5)一个与D相同物质组成的物体，体积是10cm3，它的质量是　　g。

22. 小明的邻居阿姨是经销调味品的。一天，阿姨拿着几瓶新进的酱油让小明帮忙检测一下密度，以确定酱油的优劣。

(1)小明决定用物理课上学到的“天平、量筒测密度”的方法测酱油的密度。小明的实验有如下步骤：

　　 A. 用天平称出盛有酱油的烧杯的总质量m₁；

　　 B. 将天平放在水平桌面上，调节横梁平衡；

　　 C. 把酱油倒入量筒中一部分，记下量筒中酱油的体积V；

　　 D. 用天平称出剩余酱油和烧杯的总质量m₂；

　　 E. 算出酱油的密度。

小明的测量步骤已被打乱，正确的测量步骤顺序应该是___________________。

(2)图14是小明画出的三种酱油的密度图像，其中密度最大的是_____________。

21. 如图13所示，钢丝钳是电工常用工具，它的用途广泛，并应用了许多我们所学的物理知识，请根据题中要求解答以下各题．

(1)钢丝钳是根据杠杆原理制成的，它是一种　　　 杠杆(填“省力”或“费力”)，它的刀口做得很薄，这是为了　　　　 压强(填“增大”或“减小，’)．　　　　　　　　　　　　　　　　　 　　　

(2)钢丝钳钳柄上的套管必须用　　　　 材料制成，带电作业时才不会触电；钳柄套管上一般都刻上花纹，这是为了　　　　 摩擦(填“增大”或“减小)．

20．如图12所示：是甲、乙两个物体运动的频闪照片，由图可知，甲物体做的是______运动，乙物体做的是______运动。

19．日常生活中我们常用两种方法来比较物体运动的快慢，请借助上图11中的短跑比赛来说明这两种方法：

a 图表明_______　　　　　　　　　　　　 _____；

b 图表明_______　　　　　　　　　　　　 _____.

18．小明同学用托盘天平测量物体的质量，操作情况如下图10所示，写出其中的两个错误：

(1)______________________________________________；

(2)______________________________________________；

图11

17．做图：(1)如图8，物体沿斜面匀速下滑，请用力的示意图画出物体对斜面的压力。

(2)要用滑轮组将陷在泥中的汽车拉出来，试在图9中画出最省力的绕绳方法．

图8　　　　　　　　　　　　　　　　　 图9

16．同一个正方体先后放入a、b、c三种液体中，静止时如图7所示，下列判断正确的是(　　 )

A．物体受到的浮力F_a=F_b＝F_c

B．物体上下表面所受的压力差相等

C．物体下表面受到液体的压强p_a=p_b＝p_c

D．液体的密度ρ_c＞ρ_b＞ρ_a

15．图6是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则　　 　(　　 )

A．向油箱里加油时，电流表示数变大

B．燃油消耗下降时，电流表示数变大

C．燃油全部耗尽时，电流表将被烧坏

D．油箱加油过满时，电流表不会被烧坏　　　　　　　

　图6

14. 关于牛顿第一定律的建立，下面说法不正确的是(　 　)

　A. 日常生活经验的基础上　　　 　B. 科学家猜想的基础上

　C. 间接实验结果的基础上　　　　 D. 实验和科学推理相结合的基础上
