23.(7分)如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表(由电流表改装而成)指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.

若压力传感器R的上表面面积为5cm²，汽油热值为4.6× 10⁷J/㎏，汽油密度为0.7×10³㎏/m³,电源电压为6V.请回答：

(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？

(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？

(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10^-2m³时，电路中电流是多少？

期末检测试题

22．(6分)某研究性学习小组设计了一种测定风力的装置，其原理如图23甲所示．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均　　 匀变化，工作时迎风板总是正对风吹来的方向．电路中左端导线与金属杆M端相连，右端　　 导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．

已知电源电压恒为4.5V，定值电阻R＝1.0Ω．金属杆接入电路中的电阻R_x与迎风板所承受风力F的关系如图23乙所示．

(1)若在电路中接人一电压表，使电压表示数随风力的增大而增大，请在图23甲中适当位置画出电压表；

(2)无风时，求电压表的示数；

(3)如果电压表的量程为0-3V，求该装置所能测量的最大风力．

21.(6分)细心的同学会发现，每天18：00-22：00 左右这一用电高峰时段，家里电灯的亮度要比其他时间显得暗一些。小悦同学在爸爸的指导下，连续几天在该时段用交流电压表测量她家火线、零线间的电压 ，发现这一时段的电压都低于220V，请你分析这是什么原因。

20.(7分)图21为汽油机做功冲程的示意图。若某型号单缸四冲程汽油机的活塞直径为60mm(面积近似取S＝3.0×10^－3m2)，活塞冲程长度为L＝0.06m，某种工作状态下做功冲程燃气的平均压强为p＝1.0×10⁶Pa，活塞以n＝1380次/分钟作往复运动，汽油机往复运动两次，对外做功一次。

(1)汽油机在此工作状态下的功率是多少？

(2)如果此工作状态下每分钟消耗20g汽油，那么汽油机把内能转化为机械能的效率是多少？(q汽＝4.6×10⁷J/kg、不计摩擦)

19.(6分)如图20所示电路，R₂＝3Ω，R₃＝6Ω。当S₁、S₂都闭合时，电流表的示数为2A；当S₁、S₂都断开时，电流表的示数为0.5A。

(1)求电源电压；

(2)请用两种方法求出电阻R₁的阻值。(设电源电压

恒定不变)

18.(7分)实验探究

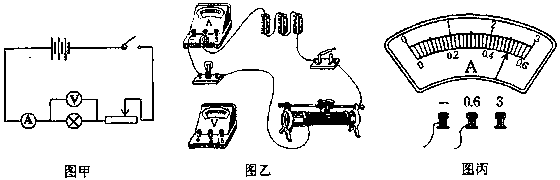

(1)现有一盏只知道额定电压为3.8V的小灯泡，小丽同学按电路图甲连接实物图乙，但电压表还没有接入，请你帮她把电压表接入电路。(用规定的笔画线代替导线，画在答题卡图中的相应位置)；

闭合开关前，滑动变阻器的滑片应调至最　　　 端(选填“左”、“右”)；闭合开关后，调节滑动变阻器的滑片使电压表的读数为3.8V，此时电流表的示数如图丙所示，则小灯泡正常工作时的电流为　　　 安，电阻为　 　　欧。

(2)小斌同学在做“探究斜面长度是否影响斜面的机械效率”的实验时，他用弹簧秤拉同一木块，沿高度相同、长度不同的斜面，从斜面底端匀速拉至斜面顶端，下表是他记录的实验数据。请你计算出下列表格中“①”、“②”的机械效率(结果保留三个有效数字)。并将结果入答题卡中指定答题区域内。

分析上表数据，你得到的结论是：将同一重物沿粗糙程度相同的斜面移动相同的高度，斜面长度越　 ③　 时，机械效率越 　④　　 。

17．(6分)在探究“串联电路电压的规律”实验中：

　　 (1)要用电压表测灯L₂两端的电压．连接电路如图9甲所示。图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确。

　　 (2)改正电路后，闭合开关。如图9乙所示，电压表的示数为________ V，若电源电压为3V，则灯L1两端的电压是________V.

16.(6分)有一种家庭用的小型彩灯，由24只小灯泡串联而成.现把它们接在220 V的电源上，这串彩灯中因为某只小灯泡被烧坏，造成彩灯串全部熄灭．由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断.现在给你一只电压表，你如何查找故障所在？

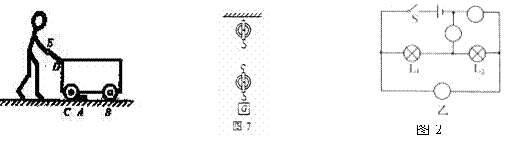

15．(1)(2分)列车上有出售食品的手推车，如左下图所示。若货物均匀摆在车内，当后轮遇到障碍物A时，售货员会向上提扶把，请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂。

(2)(2007年吉林长春)(2分)如图7所示．请你画出利用滑轮组向下用力提起木箱的绕绳方法。

(3)(3分)如图2所示，在图中　　 内填上适当的电表。

14.热机的发明和普遍使用，在为人们服务的同时，造成的环境污染也相当严重。热机的使用产生的主要是___________污染。与热机相比，电动机的优点是__________、__________(写2条)。
