16.　　 如图12所示，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮。你观察到现象是________________________________。图中情景演示的是“四冲程”汽油机工作过程中的_______冲程，这个情景中是　　　　　 能转化为__________能。

15.　　 现在有一种“手机自生能”技术．手机上装上特制电池，上下左右摇晃手机即可产生电能，每摇一分钟可通话两分钟．如果将手机上下摇动一次，相当于将200g的重物举高10cm，每秒约摇一次．由此可知，每摇一次可以获得的电能为_____J，该手机使用时的功率约为　　 W．(g取10N/kg)

14.　　 如图11(不计绳重摩擦，且动滑轮重小于物重)，用它们分别将重相同的甲、乙两物体匀速提升相同的高度，所用的拉力分别为F_甲、F_乙，它们的机械效率分别为η_甲、η_乙。则F_甲_____F_乙 η_甲_____η_乙(选填“＞”、“＜”或“＝”)

13.　　 “溜溜球”是学生喜爱的一种玩具。图10是其结构示意图，使用时将线绕好，然后手持绳的上端自由释放。假如手不提拉，由于空气阻力，“溜溜球”上升的高度将越来越小，这一过程中　　　　 能转化为　　　 能；为使“溜溜球”上升的高度不变，在其上升的过程中，人必须提拉绳子，提拉的过程实质上是人通过绳对“溜溜球”　　　　 的过程，从而使它的机械能得到不断的补充。

12.　　 如图9所示，电源电压12V保持不变，小灯泡标有“3V 1.5W”字样，电流表的量程是0~0.6A，滑动变阻器的规格是“50Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值范围是(　 )

A．14Ω-50Ω　　　　　 B．18Ω-50Ω　　　 C．0Ω-14Ω　　　　　　　 D．14Ω-18Ω

11.　　 图8是小明同学测量小灯泡电功率实验的实物图，下列说法正确的是(　　 )

A.向右移动滑片，灯变亮、电流表示数变大、电压表与电流表的比值不变

B．向右移动滑片，灯变亮、电流表示数变大、电压表与电流表的比值变大

C．向左移动滑片，灯变暗、电流表示数变小、电压表与电流表的比值变大

D．向左移动滑片，灯变暗、电流表示数变小、电压表与电流表的比值不变

10.　　 在一标准大气压下，完全燃烧10kg热值为1.26×10⁷J/kg的干木材，如果没有热损失，能将500kg初温为50℃的水升高(　　 )

A．50 ℃　　　 B．60℃　　 　　　　C．100℃　　　 D．110℃

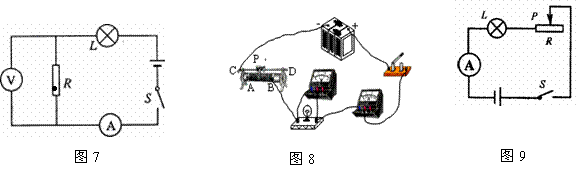

9.　　　　 在图7所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是(　　 ) A．如果是灯断路，则电压表示数变大　　　 B．如果是灯短路，则电流表示数变大 C．如果是电阻断路，则电压表示数为零　　 D．如果是电阻R断路，则电流表示数变大

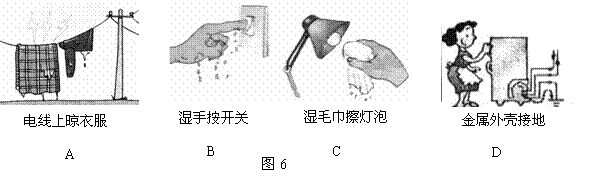

8.　　　　 如图6所示，在家庭用电中，符合用电要求的是　　　 (　　 )

7.　　　　 如图5所示，是演示动能和势能相互转化的实验装置．小球从轨道上的E点滚落下来，在圆形轨道上运动了一周，最后经过H点被抛出去，在整个过程中，小球的动能最大的位置是

　　 A．E点　　　 B．F点　　 C．G点　　　 D．H点
