7．如图2所示，开关s闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的：

A．电源接线柱接触不良

B．开关的触片或接线柱接触不良

C．电流表接线柱接触不良

D．灯泡灯丝断了或灯座接触不良

6．下列关于功率的说法中，正确的是

A．物体做功越多，功率越大　

B．物体做功越快，功率越大　

　C．物体做功时间越短，功率越大　

　D．物体做功时间越长，功率越大

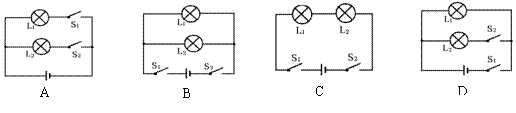

5．如图1是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S₁，护士值班室的灯L₁亮；2号床的病人按下开关S₂，护士值班室的灯L₂亮。下列电路图符合要求的是：

4．支援灾区的志愿者带着一瓶冰镇矿泉水从山脚出发，爬到山腰处拿出来喝时发现水温升高了，下列说法中正确的是：

　 　A．水的内能增加，主要原因是人对矿泉水做了功　

B．矿泉水上升过程中，重力势能增大，动能减小

　 　C．水温上升，水分子运动加剧，水的内能增大

　　D．水的内能增加消耗了自身的机械能

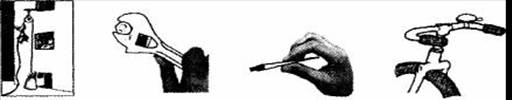

3．如下图所示，正常使用时属于费力机械的是：

2．2008年3月24日下午北京奥运会圣火采集仪式在希腊的赫拉伸庙前举行。圣火点燃后，以“点燃激情、传递梦想”为口号的“祥云”火炬传递在全球进行。圣火的点燃利用了太阳能，下列属于能量单位的是

A．牛顿　 　B．焦耳/秒　 　　C．焦耳 　　D．牛顿/米²　

1．一只普通日光灯正常工作时，通过它的电流约为：

A．2A 　　　B．200mA　 C．20 mA　　 D．2mA

37．某物理兴趣小组在装配直流电动机模型后参加班级的实践成果展示交流会，在会上演示通过改变电动机的转动方向及转速使重物上升或下降的过程，如图甲．关于控制电动机电路的设计方案见图乙，有两个单刀双掷开关和一个电源，现请你进一步完成电路图的连接．

甲　　　　　 　　　　　　　　　　　　乙

并请回答：

(1) 如何改变电动机的转动方向？　 ______________________________．

(2) 如何改变电动机的转速？　 __________________________________．

(3)电动机工作的原理？__________________________________．

命题：初三物理备课组　　　　　　　　　 　

36．电磁炉是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁质铁锅，从而形成无数个小涡流(即电流)，加速锅底分子运动，使锅底自身发热达到加热食品的目的，它具有安全可靠、节能环保等优点，是现代家庭中的理想灶具，其工作原理如图所示。下列有关电磁炉的说法中正确的是______。

A．电磁炉在使用中利用了电流的磁效应和化学效应

B．电磁炉在使用中会产生烟尘和废气

C．电磁炉加热食物时把电能转化为内能

D．铁、铝、铜锅均可在电磁炉上使用

35．图甲是电动窗帘的结构简图，它通过一台直流电动机来带动两片窗帘沿轨道来回运动。 左边窗帘的一端固定在A点， 另一端连在绳子上的D点、 并随着绳子在AD之间来回运动；右边窗帘的一端固定在B点，另一端连在绳子上的C点、并随着绳子在BC之间来回运动，且AD＝BC=1.5m。这样通过控制电动机的正反转就可实现窗帘的开与合。

(1)该电动窗帘的开与合，是通过改变电动机中__________的方向来实现的。

(2)如果窗帘打开一次历时3s，那么窗帘运动的平均速度是______m/s。

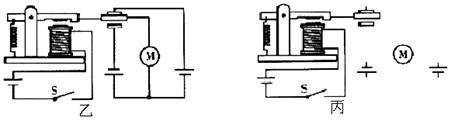

(3)图乙是小明为窗帘电动机设计的电路，该电路存在缺陷，现给你一个手动开关，请仿照图乙在图丙中将该开关加入，并将电路连接完整，使电动窗帘能正常工作。

(4)电动机的效率为80%，两端电压为15V，通过的电流为1A，则窗帘运动时，所受到的平均阻力是______N。
