8．关心爱护残疾人是每个公民应具备的美德，为了方便盲人行走，现在许多城市公路上铺设

有凹凸刻纹的盲道。如图所示，人走在盲道上，　　　　 减小，在压力一定时，脚底受到的

　　　　 增大，从而盲人通过脚底能感觉出来，因此不用盲杖也能在盲道像正常人行走。

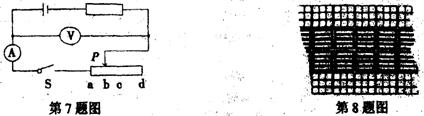

7．如图所示电源电压不变。S闭合后移动滑片分别至端点a、b、中点c和端点d，小明同学记录了在这四点时电流表、电压表的示数，在记录的时候他虽然正确地进行了记录，但顺序却弄乱了，这八个数据分别是：3V、4V、0V、2V和0.4A、0.2A、0.3A、0.6A，那么滑片在b点时，电流表、电压表的示数应该是：(　　 )　

A．3V　 0.3A　　 B．4V　 0.3A　　 C．2V　 0.4A　　 D．4V 0.6A

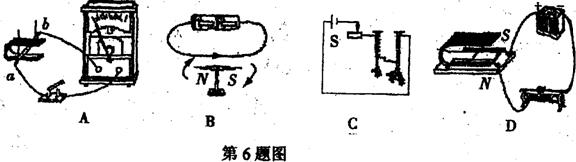

6．如图是有关电与磁实验的装置图其中用来研究电动机原理的是(　　 )

5．从下列的各个图象得到的信息中，不正确的是　　 (　 )

　　 A．图甲说明物体所受的重力大小跟它的质量大小成正比

　　 B．图乙表示物体正以5m/s的速度做匀速直线运动

　　 C．图丙告诉我们小灯泡的电阻值是固定不变的

　　 D．图丁警示我们：一个世纪以来人类能源消耗急剧增长

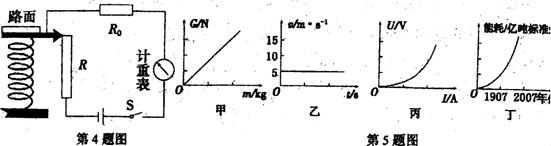

4．2007年6月初，重庆市高速公路收费站对过往车辆实施计重收费，某同学结合所学物理知

识设计了如图所示的计重原理图，以下说法正确的是　　 (　　 )

　　 A．计重表实质是一个电压表

　　 B．当路面受到的压力增大时；计重表的示数减小

　　 C．如果路面受到的压力改变，计重表有示数但不变，则可能是R开路引起的

　　 D．电路的作用是为了保护计重表不烧坏

3．我们生活离不开电，关于生活用电下列说法中正确的是　　 (　　 )

　　 A．电能表是用来直接测量电功率大小的仪表

B．短路和用电器的总功率过大是电路中电流过大的原因

　　 C．为了用电安全，电灯的开关应该直接接在零线上

　　 D．零线与大地之间的电压为220V

2．根据你的生活经验判断，下列数据最接近生活实际的是：　　 (　　 )

　　 A. 对人的安全电压不能超过220V　　　 B．小明上学时步行的速度大约是10cm/s

　 C．某一初中生的质量大约是45kg　　　 D. 物理课本的长度大约是100cm

1．2008年8月8日晚，随着一大型卷轴在“鸟巢”中缓缓铺开，北京奥运会开幕式文艺表演

　　 也拉开了序幕。画轴打开在一个巨大的发光二极管屏幕上，发光二级管屏幕是由下列哪种材料　

　　 构成的：　　 (　　 )

　　 A导体　　 B半导体　　 C绝缘体　　 D超导体

22、李明同学的父亲是一位供电员，他们家新买了一台电炉。父亲想考验李明所学的物理知识，要求李明利用家里的电能表和手表，亲自动手测出电炉的功率。于是，李明让家里的其它用电器都停止工作，只把电炉接入电路中工作，然后观察到家里标有3000r/kwh的电能表在2分钟内转了121转。则：

(1)李明同学所测得的电炉的功率为多少？

(2)测量后，李明发现测得的结果与电炉铭牌上的值相差较大，就问父亲是什么原因。父亲告诉李明，由于最近电网改造后，供电部门还没重新调试，使得电网电压比正常值高了10%。请根据李明的测量，推算出他家电炉的额定功率是多少？(电炉电阻不变)

(3)电网恢复正常后，李明同学觉得电炉使用不方便，想把电炉改装为两档：使电炉的功率既可以为额定功率，也可以为额定功率的。请你利用一个开关和一个定值电阻帮他设计一个符合要求的电路，画出电路图，并计算出所需定值电阻的阻值大小。

重庆八中2008-2009学年初三上学期期末考试

21、如图11所示，电源电压为220V，S₁为单刀双掷开关，两根相同的电阻丝R上标有“220V，200W”字样。

求：(1)每根电阻丝的阻值；

(2)当S₁与1接通，S₂闭合时，

电路在1min内消耗的电能；

(3)电路的最小功率。
