23.　　 同学们在实验室里测某种小矿石的密度,选用天平、量筒、小矿石、细线、烧杯和水,进行了如下的实验操作：

A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积．

B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.　　　　　　　

C．把天平放在水平桌面上．

D．将小矿石放在左盘中,在右盘中增减砝码并移动游码直至横梁平衡.

E．在量筒中倒入适量的水并记下水的体积．

⑴正确的实验操作顺序是　　 　　　　　　(只填字母序号).

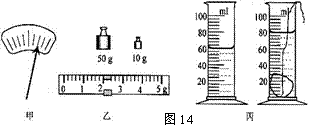

⑵在调节天平时，发现指针位置如图14甲所示，此时应将平衡螺母向　　 调(选填“左”或“右”)．

⑶用调节好的天平称小矿石的质量.天平平衡时,放在右盘中的砝码和游码的位置如图14乙所示；量筒量出小矿石的体积如图14丙所示，由此可知，小矿石的密度ρ=　　　 kg/m³．

⑷实验中，由于小英同学不小心把量筒打碎了，但实验室里已没有量筒了，老师就给她增加了一个溢水杯.现请你帮她想办法测出小矿石的体积,写出简要的实验步骤.

22.　　 下面是小明同学完成实验后所写的一份实验报告,请你帮他补充完整.

[实验名称]伏安法测电阻

[实验原理] R＝U/I

[实验器材]请你在虚线框内用规定的电路器件符号

画出所需器材(温馨提示:不需画出电路图)

[实验步骤](略)

[实验数据]请设计本实验的数据记录表格

[实验拓展]

本实验装置还可以用来测量小灯泡的功率.小明

同学选取额定电压为2.5V的小灯泡进行实验,

右表为所测的部分实验数据,请将表中空白处补

充填写完整,并说明填写的依据 　　　　　　　　　　　　　　　　　　　　.

21.　　 小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.

(1)如图13所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？

(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？

20.　　 今年全球流行甲型H1N1流感，患上这一流感后第一症状就是发热，因此要用到体温计测量体温.如图12所示是体温计和实验室常用温度计，请简要说出它们在构造或使用上的三个不同点.

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(3)　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　.

19.　　 如图11所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.

18.　　 如图10所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.

17.　　 如图9所示,是我国海军舰艇赴亚丁湾护航时的情景.护航编队一般采用前后护航形式，而不采用“并排”护航，这是因为流体流速大的地

方　　　 小,当两船高速并排行驶时,容易发生　　　 事故.

16.　　 如图8所示,是我国选手在第24届世界大学生冬运会女子冰壶比赛中夺冠的一个场景.比赛时两名队员在冰壶前方“刷冰”,通过　　　 的方式改变冰的内能,使表面的冰　　　 成薄薄的一层水(填物态变化名称)，这样就能够减小冰壶与冰面之间的　　　　　 ，使冰壶按照运动员预计的运动快慢和方向运动.　

15.　　 如图7所示,螺线管磁性的有无可以由　　　　 的有无来控制,其极性与螺线管中的　　　 方向有关;若将甲和乙两螺线管串联在电路中，　　　 的磁性更强(选填“甲”或“乙”).

14.　　 在解决物理问题的过程中,我们常常会用到一些隐含的已知条件.

⑴将用电器接到家庭电路中　　　　　　　　 隐含条件:家庭电路的电压为　　　　　　 ；

⑵在1标准大气压下，把水烧开　　　　　　 隐含条件:开水的温度为　　　　　　　　 ；

⑶利用激光测月球距地球的距离　　　　　　 隐含条件:光在真空中传播速度为　　　　　 ；

⑷给遥控器换上两节新的干电池　　　　　　 隐含条件:电源电压为　　　　　　　　　　 .
