20．下列各设备中，将机械能转化为电能的是(　 )

　　 A．电炉 　B．电磁炉　　 C．电饭锅　　 D．发电机

19．下列说法中正确的是(　 )

A．居民小区住房的楼层高大约为1.6m

B．一个鸡蛋的质量约为1kg

C．油浮在水面上说明油的密度比水的密度大

D．炒菜时香味四溢说明分子在做无规则运动

18．如图是对冰加热时其温度随时间变化的图像，由图可知(　 )

　　 A．BC段是一个放热过程

　　 B．冰的熔点是0℃

　　 C．CD段该物质处于气态

　　 D．DE段表示冰的熔化过程

17．如图，有一种望远镜由两组凸透镜组成。靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架(　 )

A．幻灯机　　 　　B．投影仪　　

C．放大镜　　 　　D．照相机

16．关于声现象，下列说法中正确的是(　 )

　　 A．将水泥路面改成有许多空隙的“海绵”沥青路面可以减弱噪声

　　 B．声音在空气中的传播速度最大

　　 C．物体振动得越快，发出的音调就越低

　　 D．宇航员在月球上可以直接对话

32．(16分)在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

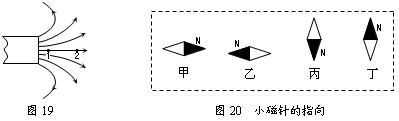

(1)图19为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为　　　 极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图20中的　　　　　 。

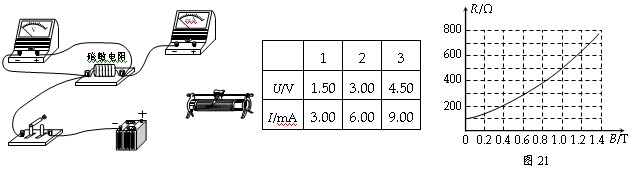

(2)如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图21所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而　 　　　。图线没有过坐标原点，是因为　 　　　　。

(3)利用该磁敏电阻的R-B特性曲线可以测量图19磁场中各处的磁感应强度。

① 将该磁敏电阻R放置在磁场中的位置1处。吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图21所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。

② 正确接线后，测得的数据如上表所示。该磁敏电阻的测量值为　　　　 Ω。

③ 根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为　　　 T。

④ 在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数　　　　 ，电压表的示数　　　　 。(填“增大”、“减小”或“不变”)

(4)就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题：　　 　。

(5)在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0 mA时，求滑动变阻器接入电路的阻值。设电源电压为5.50 V。

31．(10分)流量表示单位时间内通过某一横截面的流体的体积，用字母Q表示。流量在生产和生活中有广泛的应用，如每到汛期，监测湘江的流量是抗洪防汛的重要工作。

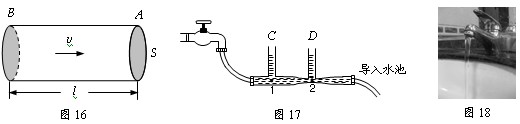

(1)如图16所示，水流在粗细均匀的水平管道内向右匀速流动，设水流速度为v，管内通道的横截面积为S。取一段管道AB，水从B端流到A端所用时间为t，则AB间水柱的长度l =　 　　，体积V =　 　　　(要求用S、v、t表示)。根据流量的定义 Q = V/t 可得

　Q = v S，它表示流量等于流速与横截面积的乘积。

(2)打开水龙头，自来水通过导管流过如图17所示的玻璃管。待水流稳定后，比较图中1、2两处的流速，　　　 处的流速较大；比较C、D玻璃管中的水面高度，　　　 管中的水面较高。

(3)打开水龙头后，只要水流不散开，就可以观察到水柱越来越细，如图18所示。请你指出产生这种现象的原因：　　　　　 。(提示：流量不变)

(4)利用流量 Q = v S，请你设计一个测量水龙头出水速度的实验方案。 要求：① 列出主要的操作步骤 ② 说明需要测量的物理量 ③ 写出出水速度的表达式。

30．(10分)医学上对病人进行脑部手术时，需要将体温降到合适的温度。准备手术之前，病人的心肺功能开始由心肺机取代。

(1)心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图15所示，将线圈ab缠绕并固定在活塞一端，利用与固定磁铁之间的相对运动，带动电动泵中的活塞，抽送血液。图中阀门K₁只能向外自由开启，反向则封闭管路；　阀门K₂只能向内自由开启，反向则封闭管路。

① 当电动泵工作时，血液从阀门　　　　 抽进，从阀门　　　　 送出。

② 当线圈中的电流从a流向b时，线圈的左端为

　　　　 极，活塞处于　　　　 状态(填“抽血”或“送血”)。

③ 在抽送血液的过程中，电动泵将　　　 能转化为　　　 能。

(2)心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温。经监测，病人体温由17 ℃上升至正常体温37 ℃历时1小时。在这段时间内，假设人体所需热量完全由热交换器所提供，试求热交换器消耗的功率。设病人质量为75 kg，人体组织的比热容与水相当，为c = 4.2×10³ J/(kg·℃)。

29．(8分)学校新近买了30套总质量为300 kg的物理实验器材，每套一箱。现在，某实验员需要把这批实验器材搬运到14 m高的物理实验室。

(1)该实验员需要做多少功？(不考虑他克服自身重力所做的功，取g = 10 N/kg)

(2)假设他身体可以提供的功率P如图14那样取决于所搬运物体的质量m。若要尽可能快地把这批器材搬上去，那么他每次搬运的箱子数应为　　　 个。

(3)不考虑搬起箱子、放下箱子和下楼的时间，求他搬运这批实验器材的最短时间。

28．晴天的正午时分，走在株洲长江北路茂密的樟树林下，你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑，这是光的　　　　 现象，光斑大小不同的原因是　　　　　　 。
