5、图所描述的是小兔和大象玩跷跷板的漫画，小兔

发现要输给大象了，于是向空中的小鸟求助，两只聪明的

小鸟帮助小兔赢了大象。这幅漫画展示的物理原理是　　

　　　　　　　　　　　　　　　　　　　　　　　　 。

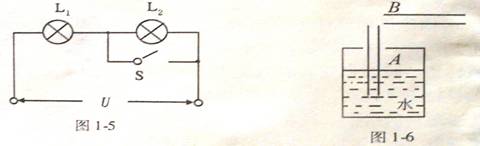

4、如图所示，把长10cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端，往B管中吹气，你看到的现象是　　 　　　　　　　　　　，

你判断的依据是：　　　　　　　　　　　　　　　　　　　 。

3、如图是建筑工地上常用的“深穴打夯机”，电动机带动两

个滚轮匀速转动将将夯杆从深坑提上来，当夯杆底端刚到达坑口时，

两个滚轮彼此分开，将夯杆释放。夯杆在自身　　　 的作用下，

落回深坑，夯实坑底。然后两个滚轮再次压紧夯杆，靠滚轮和夯杆

之间　　　　 把夯杆提上来。

2、美国建筑师设计了一栋风力旋转公寓，如图所示。这栋

公寓由超轻材料制成，并可随风转动。假如你居住在这栋公寓里，

看到外面的景物随风转动，这是选择以　　　　　　　 为参照物

的结果。风在吹动房子的同时还可用来发电，为居民提供夜间照

明。电能是由　　　　　 能转化而来的。

1、我国古代科学家对光学的发展做出了突出的贡献。如图沈括的《梦溪笔谈》中的一幅图片，图中是一只大鸟在太阳光下飞得时投在地面上影子的情况。当大鸟飞行时，其飞行方向与地面影子的运动方向　　　　 (选填“相同”或“相反”)，这种现象可以用光的　　　　　　 知识来解释。

23、(10分) 图9所示电路，电源电压不变，灯泡L标有“6V 2W”，定值电阻R₁的阻值为12Ω，滑动变阻器R的最大阻值为200Ω，允许通过的最大电流为1A，电压表接入电路的量程是0-15V。当开关S闭合后，滑动变阻器的滑片P移到某位置时，电压表读数为8V，此时灯泡恰好正常发光(忽略温度变化对灯泡电阻的影响)。求：

(1)灯泡电阻的大小。

(2)电源电压。

(3)当滑动变阻器连入电路的电阻为30Ω时，灯泡的实际功率。

(4)在保证电路元件不烧坏的情况下，滑动变阻器允许连入电路的阻值范围是多少？

22、(10分)一辆质量为5t的大型货车，允许满载货物的质量为20t,货车前后共有10个轮子，满面载货物时每个轮子与地面的接触面积为0.04m²,此车的功率为300KW,车满载货物并以20m/s的速度在平直公路上匀速行驶1000m。请你提出与本题有关的3个物理问题 并计算出来，照示例进行设问和解答。(示例除外，但在示例中求出的数据可在自己的解答中使用。G取10N/kg)

示例

问题：满载时车和货物的总重力是多少？

解：G_总=G_车+G_货=(m_车+m_货)g=(5×10³kg+2×10⁴kg)×10N/kg=2.5×10⁵N

21、(8分)有一杯掺有少量酒精的水，李涛同学想测出这杯混合液的凝固温度(水的凝固点为0 ^0C，酒精的凝固点为-117 ^0C)。他将这杯液体放入冰箱的冷冻室内，并将温度计正确插入混合液中，每隔2min把观察的现象和数据记入表一中。

表一　

(1)　　　 请你根据表一的数据画出混合液的温度随时间变化的图象(图作在答题卡上)。

(2)　　　 该混合液的凝固点是　　　 ⁰C,当实验进行到21min时,该混合液体所处的状态是　　　 态。

(3)　　　 在水中渗酒精，混合液的凝固点比水的凝固点　　 (填“高”或“低”)。实验结束后，李涛同学又想知道一定量的水中掺入酒精后的凝固点的高低是否与掺入酒精质量的多少有关，于是他又用玻璃杯取与第一次实验质量相等的水，在水中掺入质量更少的酒精，放入冰箱内重做实验，把观察到的现象和数据记入表二中。

　　　　　　　　　　　　　　　　 表二

(4)根据表一和表二的数据分析可知，一定量的水中掺入酒精质量减少，混合液的凝固 温度　　　 (填“升高”“降低”或“不变”)。

20、(8分)在初中物理学生实验操作毕业考试中，小红同学做的实验是测量电阻R的阻值，她没有连完的电路如图7所示，电源电压3V，待测电阻的阻值大约在5~10Ω。请你帮她完成下列实验内容：

　　　　　　　　　　　　　　　　　　　 　　　　　　--　　 +

　　　　　　　　　　　 A　　　　 B　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　 图7

　 (1)本实验中电流表应该选择合适的量程是　　　　　 。

　 (2)根据实验要求，将图7 中的实物电路连接完整。

(3)闭合开关前，滑动变阻器的滑片应置于　　　　 端。

(4)实验中，电压表和电流表的示数如图8所示，则待测电阻R的阻值是　　　 Ω。

19、(4分)小刚同学对浸在液体中的物体受到的浮力大小与哪些因素有关，提出如下猜想：(1)可能与排开液体的体积大小有关

(2)可能与液体的密度大小有关

(3)可能与物体的重力大小有关

小刚为了用实验验证他的猜想是否正确，准备了下列实验器材：一支弹簧测力计，一个烧杯(装有满足实验用的水)，两个相同体积的铁块和铝块，细线一根。你认为小刚选用的这些器材能验证他的猜想内容是　　　　　 (填写猜想的题次序号)。
