17、如图所示，螺线管中间放有一根条形磁铁，当磁铁突然向左抽出时，A点电势比B点电势　　 　 ；当磁铁突然向右抽出时，A点电势比B点电势　　　 　.

16、一个200匝、面积为20cm² 的圆线圈，放在匀强磁场中，磁场方向与线圈平面成30°角，磁感应强度在0.05s内由0.1T增加到0.5T，则初状态穿过线圈的磁通量是

　　　　　　 Wb，在0.05s内穿过线圈的磁通量的变化量是　 　　　　wb，线圈中平均感应电动势的大小是　　 　　　V。

15、根据麦克斯韦电磁理论，如下说法正确的是

A．变化的电场一定产生变化的磁场

B．均匀变化的电场一定产生均匀变化的磁场

C．稳定的电场一定产生稳定的磁场

D．周期性变化的电场一定产生周期性变化的磁场

14、任何电磁波在真空中传播时，都具有相同的(　)

A.波长　　　　　　　 B.波速　　　　　　　 C.周期　　　　　　　 D.频率

13、如图所示，当直导线中通以图示方向的电流时，磁铁仍保持静止。下列结论正确的是

A．磁铁对水平面的压力减小

B．磁铁对水平面的压力增大

C．磁铁对水平面施加向右的静摩擦力

D．磁铁所受的合外力增加

12、下列单位中，相当于特斯拉的是

A．韦伯·米²　　　　　　　　　　 B．牛顿/安培·米

C．牛顿/库仑·米　　　　　　　　 D．伏特·米/秒²

11、如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计。MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R。整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)。现对MN施力使它沿导轨方向以速度v(如图)做匀速运动。令U表示MN两端电压的大小，则　

A．流过固定电阻R的感应电流由b到d

B．流过固定电阻R的感应电流由d到b

C．流过固定电阻R的感应电流由b到d

D．流过固定电阻R的感应电流由d到b

10、在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向

A.与ab边平行，竖直向上

B.与ab边平行，竖直向下

C.与ab边垂直，指向左边

D.与ab边垂直，指向右边

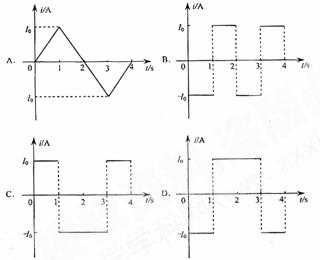

9、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示.若规定顺时针方向为感应电流I的正方向，下列各图中正确的是

8、如图所示，水平导线中有恒定电流通过，导线正下方电子初速度方向与电流方向相同，其后电子将

A．沿a运动，轨迹为圆

B．沿a运动，曲率半径越来越小

C．沿a运动，曲率半径越来越大

D．沿b运动，曲率半径越来越小
