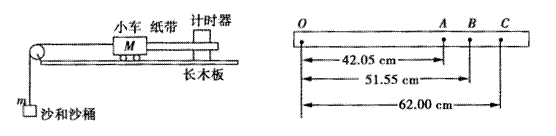

13．某同学在实验室用如图左所示的装置来研究牛顿第二定律和有关做功的问题。

　 (1)在此实验中，此同学先接通计时器的电源(频率为50Hz)，再放开纸带，如右图是在m=100g，M=1kg情况下打出的一条纸带，O为起点，A、B、C为三个相邻的计数点，相邻的计数点之间有四个点没有标出，有关数据如图所示，其中s_A=42.05cm，s_B=51.55cm，s_C=62.00cm，则小车的加速度为a=___________m/s²，打B点时小车的速度v_B=_______m/s(保留2位有效数字)

　 (2)一组同学在做探究加速度与质量的关系实验时，保持沙和沙桶的质量一定，改变小车及车中砝码的质量，测出相应的加速度，采用图像法处理数据。为了比较容易地检查出加速度a与质量M的关系，应该作a与_______的关系图像。

　 (3)在此实验中，要验证沙和沙桶以及小车的系统机械能守恒，实验数据应满足的关系是_________________________。(用上题的符号表示，不要求计算结果)。

12．如图(1)所示的螺线管，横截面积为S、匝数为N、电阻为r，螺线管与一根电阻为2r的金属丝连接，向右穿过螺线管的匀强磁场随时间变化的规律如图(2)所示．则0至t₀时间内：通过金属丝

的感应电流大小I= 　　　　　　　　　　　　　,金属丝两端的

电压为Uab= 　　　　　　　　　　

11．如图所示，V_1、V₂是理想电压表，当闭合开关，将滑动变阻器的触片由左端向右滑动时，则小灯泡

L₁　　V₂表的读数　　　　　　

(填变亮，变暗或增大，减小)　　　　

10．环型对撞机是研究高能粒子的重要装置。正、负离子由静止经过电压U的直线加速度加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B。两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀

速圆周运动，从而在碰撞区迎面相撞。为维持带电粒子在环状空腔

中的匀速圆周运动，下列说法正确的是(　　　 )

A．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大

B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小

C．对于给定的带电粒子，加速电压U越大，粒子运动的周期越小

D．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期都不变

9．如图所示，理想变压器副线圈通过输电线接两个相同的灯泡L₁和L₂输电线的等效电阻为R．开始时，开关S断开，当S接通时，以下说法正确的是　 (　　　 )　

　 A．副线圈两端的输出电压减小；

　 B．输电线等效电阻R上的电压增大：

　 C．灯泡L₁变亮；

　 D．原线圈中的电流增大。

8．一辆汽车在平直的公路上以速度开始加速行驶，经过一段时间，前进了距离,此时恰好达到其最大速度，设此过程中汽车发动机始终以额定功率工作，汽车所受阻力恒定为，则在这段时间里，发动机所做的功为　 (　　 )

A． 　　B．　　　 C．　　　 D。

7．在冬奥会自由式滑雪比赛中，运动员在较高的雪坡上滑到某一弧形部位处，沿水平方向飞离斜坡，在空中划过一段抛物线后，再落到雪坡上，如图3所示，若雪坡的倾角为θ，飞出时的速度大小为v₀则( 　　)

A.运动员落到雪坡上时，速度方向与坡面平行

B．运动员落回雪坡时的速度大小是

C．运动员在空中经历的时间是

D．运动员的落点与起飞点的距离是

6．微型吸尘器的直流电动机内阻一定。当加上0.3V电压时，通过的电流为0.3A，此时电动机不转。当加在电动机两端电压为2.0V时，电流为0.8A，这时电动机正常工作。则　 (　　　 )

　　 A．直流电动机的内阻为2.5Ω

　　 B．电动机正常工作时，输出的机械功率1.6W

　　 C．电动机正常工作时，内阻的消耗的功率O.09W

　　 D．电动机正常工作时，吸尘器的效率为60%

5．如右图所示，光滑曲线导轨足够长，固定在绝缘斜面上，匀强磁场B垂直斜面向上，一导体棒从某处以初速度沿导轨面向上滑出，最后又出处滑回到原处，导轨底端接有电阻R，其余电阻不计。下列说法正确的是　　　 (　　　 )　　　

A．滑回到原处的速率等于初速度大小

B．上滑所用的时间等于下滑所用的时间

C．上滑过程与下滑过程通过电阻R的电荷量大小相等

D．上滑过程通过某位置的加速度大小等于下滑过程中通过该位置的加速度大小

4．如图所示，在粗糙、绝缘且足够大的水平面上固定着一个带负电荷的点电荷Q．将一个质量为m带电荷为q的小金属块(金属块可以看成为质点)放在水平面上并由静止释放，金属块将在水平面上沿远离Q的方向开始运动，则在金属块的整个过程中(　　　 )　　　　　　　　　　　　　　　　　 　　　　　　　　

　A．电场力对金属块做的功等于金属块增加的机械能

　B．金属块的电势能先减小后增大

　C．金属块的加速度一直减小

　D．电场对金属块所做的功最终一定等于摩擦产生的热
