16、(1)某同学在做“利用单摆测重力加速度”实验中，图A的O点是摆线的悬挂点，a、b点分别是球的上沿和球心，摆长L=　　　 m。图B为测量周期用的秒表，长针转一圈的时间为30s，表盘上部的小圆共15大格，每一大格为lmin，该单摆来回摆动n=50次时，长、短针位置如图中所示，所用时间t=　　　 s．

(2)用以上直接测量的物理量的英文符号表示重力加速度的计算式为g=　　　　 　　(不必代入具体数值)．

(3)为了提高测量精度,需多次改变L的值并测得相应的T值.现测得的六组数据标示在以L为横坐标、T为纵坐标的坐标纸上,即图中用“”表示的点。根据图中的数据点作出T²与L的关系图线.

15.如图所示,ABC为一玻璃三棱镜的截面，一束光线MN垂直于AB面射人，在AC面发生全反射后从BC面射出，则(　　　　 )

A．由BC面射出的红光更偏向AB面

　 　B．由BC面射出的紫光更偏向AB面

　　 C．若MNB变小，最先从AC面透出的是红光

D．若MNB变小，最先从AC面透出的是紫光

14.如图为两列波的干涉图，说法正确的是(　 　　　)

A．B、D都是振动加强的点

B．经1/4周期，B、D都处于平衡位置

C．经半个周期，A点振动最强，D点振动最弱

D．经半个周期，A、C振动加强，B、D振动减弱

13.下面四种与光有关的叙述中，那些说法是正确的　 (　　　 )

　 A．用光导纤维传播信号，是利用了光的全反射原理

　B．光的偏振也证明了光是一种波，而且是横波

　 C．通过两枝铅笔的狭缝所看到的远处日光灯的彩色条纹，是光的干涉所致

　 D．在光的双缝干涉实验中，若仅将入射光由黄光改为绿光，则条纹间距变窄

12.关于简谐运动，以下说法正确的是( 　　　)

A．只要回复力的方向总是指向平衡位置，物体就做简谐运动

B．加速度的方向总是与位移的方向相反

C．质点的位移与时间的关系遵从正弦函数规律() 　

D．速度方向有时与位移方向相反，有时与位移方向相同

11.在光学仪器中，为了减少在光学元件(透镜、棱镜等)表面上的反射损失，可在光学元件表面涂上一层增透膜，利用薄膜的相消干涉来减少反射光，如果照相机镜头所镀薄膜对绿光的折射率为n，厚度为d，它能使绿光在垂直入射时反射光完全抵消，那么绿光在真空中波长λ为(　　 )

　 A．d／4　 　　　B．nd/4　 　　　　C．4d　 　　　　　D．4nd

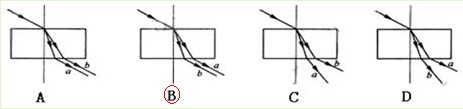

10.一束复色光由空气射向一块平行平面玻璃砖，经折射分成两束单色光a、b。已知a光的频率小于b光的频率。下列哪个光路图可能是正确的？(　　 )()　 　

9.如图2所示，自行车的尾灯采用了全反射棱镜的原理。它虽然本身不发光，但在夜间骑行时，从后面开来的汽车发出的强光照到尾灯后，会有较强的光被反射回去，使汽车司机注意到前面有自行车。尾灯的原理如图所示，下面说法中正确的是　　 (　　 )　　　　　

　　 A.汽车灯光应从左面射过来在尾灯的左表面发生全反射

　　 B.汽车灯光应从左面射过来在尾灯的右表面发生全反射

　　 C.汽车灯光应从右面射过来在尾灯的左表面发生全反射

　　 D.汽车灯光应从右面射过来在尾灯的右表面发生全反射　

8.如图所示，是一列沿x轴正向传播的简谐横波在t时刻的图象，已知x轴上3cm处的质点P在△t = t′－t = 0.35s内通过的路程为14cm，则 (　 　　)

A．波速为40cm/s

B．波速为60cm/s

C．在△t内波的传播距离为14cm

D．在t′时刻P点的振动方向为y轴负方向

7.如图所示， A 、 B 、 C 、 D 、 E 、 F 、G、 H 、 I 、 J 、 K 是弹性介质中的质点，相邻两点间的距离都是 0 .5m ，质点 A 从 t =0时刻开始沿 y 轴方向振动，开始时的运动方向是指向+ y 方向，振辐为 5 cm ．经过 0.1s 时间， A 第一次到达最大位移且波恰好传到 C 点．则 t = 0 . 5s 时刻的波形图是(　 　　) ()
