12、下图是用一个逻辑电路、电键S、安装在室外的光敏电阻R₀、定值电阻R₁和滑动变阻器R₂组成的报警系统控制电路。该控制系统的功能是：工作日的晚上(光线较暗)，报警系统自动开始工作；非工作日只要合上电键S，报警系统24小时都能工作(报警系统工作时，逻辑电路输出端为高电位)。

在两个虚线框内分别画上光敏电阻或定值电阻，并在实线框内标上门电路的符号，该门电路是________门电路。

11、在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图5所示，用米尺测量金属丝的长度。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

(1)从图5中读出金属丝的直径为______________。

(2)在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：

直流电源：电动势约4.5V，内阻很小；

电流表：量程0-0.6A，内阻0.125Ω；

电流表：量程0-3.0A，内阻0.025Ω；

电压表V：量程0-3V，内阻3kΩ；

滑动变阻器：最大阻值10Ω；

滑动变阻器：最大阻值50Ω；

开关、导线等。

在可供选择的器材中，应该选用的电流表是_______________，应该选用的滑动变阻器是_______________________。

(3)根据所选的器材，画出实验电路图。

(4)若根据伏安法测出电阻丝的电阻为＝4.1Ω，则这种金属材料的电阻率为____________Ω·m。(保留二位有效数字)

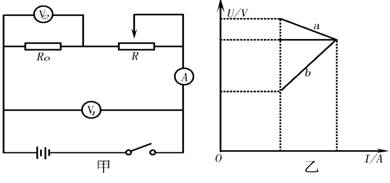

10．如图A-10-45-15甲所示的电路，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表V₁和V₂随电流表A的示数变化的两条实验图象，如图乙所示，关于这两条实验图象，有　　 (　 )

A．图线b的延长线一定过坐标的原点O

B．图线a的延长线与纵轴交点的坐标值等于电源的电动势

C．图线a、b交点的横坐标和纵坐标值的乘积等于电源输出功率

D．图线a、b交点的横坐标和纵坐标值的乘积等于电阻R₀消耗的电功率

9．如图A-10-45-14所示，已知直流电动机M的电阻是R，电源的内电阻是r，当电动机正常工作时电压表的示数是U，电流表的示数是I．

①t秒种内，电动机产生的热量是IUt

②t秒钟内，电动机消耗的电能是IUt

③电源电动势是IR+Ir

④电源电动势是U+Ir

以上叙述正确的是　 (　 )

A．①②③　 　　

B．②④

C．①③　 　　　

D．①②④

8．如图A-10-45-13所示的电路中，闭合电键S后，灯a和灯b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断，这故障可能是　　 (　　 )

A．a灯灯丝烧断

B．电阻R₂断路

C．电阻R₂短路

D．电容被击穿短路

7．在图A-10-45-12所示电路中，电源电动势为12 v，内电阻不能忽略，闭合S后，调整R的阻值，使电压表的示数增大△U=2 V．在这一过程中

　①通过R₁的电流增大，增大量为△U／R₁

　②R₂两端的电压减小，减小量为△U

③通过R₂的电流减小，减小量小于△U/R₂

④路端电压增大，增大量为△U

以上叙述正确的是　　 (　 )

　A．①②　　 　B．①③ 　　C．②④　 　D．③④

6．如图A-10-45-11所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器的滑动触头P向上移动时　　 (　　 )

A．A灯变亮，B灯和C灯都变暗

B．A灯变亮，B灯变暗，C灯变亮

C．电源释放的总电功率增大，电源的供电效率升高

D．电源输出的电功率增大，电源的供电效率降低

5．用电动势为6 v、内电阻为4 Ω的直流电源，依次给下列四个小灯泡供电，最亮的是　　 (　　 ) 　

A．6 V，12 W 　　　　　B．6 V，9 W

C．6 V，4 W 　　　　　D．6 V，3 W

4．如图A-10-45-10所示的电路中，电源内阻不能忽略，R₁=10 Ω，R₂=8 Ω，当开关S板到位置1时，电压表的读数为2．0 v，当开关S板到位置2时，电压表的读数可能是　　 (　　 )

A．2.2 V　 　B．1.9 V　

C．1.6 V　 　　D．1.4 V

3．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示。过c点的导线所受安培力的方向为:(　 )

　　 A.与ab边平行，竖直向上　　　　　

B.与ab边平行，竖直向下

C.与ab　 边垂直，指向左边

D.与ab边垂直，指向右边
