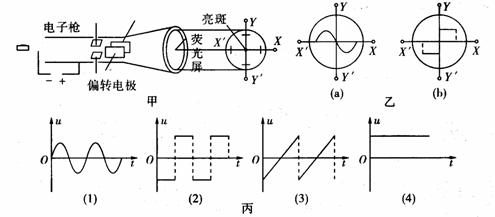

8、示波管的内部结构如图甲所示．如果在偏转电极、之间都没有加电压，电子束将打在荧光屏一中心．如果在偏转电极之间和之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形．则 (　　　 )学科

A．若和分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形

B．若和分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形

C．若和分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形

D．若和分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形

7、如图甲所示，光滑的水平桌面上固定着一根绝缘的长直导线，可以自由移动的矩形导线框abcd靠近长直导线静止放在桌面上．当长直导线中的电流按图乙所示的规律变化时(图甲中电流所示的方向为正方向)，则(　　　 )

A、在t₂时刻，线框内没有电流，线框不受力

B、t₁到t₂时间内，线框内电流的方向为abcda

C、t₁到t₂时问内，线框向右做匀减速直线运动

D、t₁到t₂时间内，线框克服磁场力做功

6、如图所示，三角体由两种材料拼接而成，BC界面平行底面DE，两侧面与水平面夹角分别为30和60。已知物块从A静止下滑，加速至B匀速至D；若该物块静止从A沿另一侧面下滑，则有　 (　　　 )

A．通过C点的速率等于通过B点的速率

B．AB段的运动时间大于AC段的运动时间　　　　　　　

C．将加速至C匀速至E

D．一直加速运动到E，但AC段的加速度比CE段大

5、如图，一长为2L的轻杆中央有一光滑的小孔O，两端各固定质量分别为m和2m的两小球，光滑的铁钉穿过小孔垂直钉在竖直的墙壁上，将轻杆由水平位置静止释放，转到竖直位置，在转动的过程中，忽略空气的阻力。下列说法正确的是(　　 )

A．在竖直位置两球的速度大小均为

B．杆竖直位置时对m球的作用力向上，大小为

C．杆竖直位置时铁钉对杆的作用力向上，大小为

D．由于忽略一切摩擦阻力，根据机械能守恒，杆一定能绕铁钉做完整的圆周运动。

4、某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是(　　 )

A．交变电流的频率为0.02Hz

B．交变电流的瞬时表达式为

C．在t=0.01s时，穿过交流发电机线圈的磁通量最大

D．若发电机线圈电阻为0.4Ω，则其产生的热功率为5W

3、在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。则这台电动机正常运转时输出功率为(　　 )

A．32W　　　 B．44W　　　 C．47W　　　　 D．48W

2、如图所示，质量为m的质点静止地放在半径为R的半球体上，质点与半球体间的动摩擦因数为μ，质点与球心的连线与水平地面的夹角为θ，则下列说法正确的是　　 (　　 )

A．地面对半球体的摩擦力方向水平向左　 B．质点对半球体的压力大小为mgcosθ

C．质点所受摩擦力大小为μmgsinθ　　　　 D．质点所受摩擦力大小为mgcosθ

1、图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定(　　 )

A．M点的电势高于N点的电势　　 B．M点的场强大于N点的场强

C．粒子在M点的速度大于在N点的速度

D．粒子在N点的电势能大于在M点的电势能

11、图示为某探究活动小组设计的节能运动系统。斜面轨道倾角为30°，质量为M的木箱与轨道的动摩擦因数为。木箱在轨道上端时，自动装货装置将质量为m的货物装入木箱，然后木箱载着货物沿轨道无初速滑下，与轻弹簧被压缩至最短时，自动卸货装置立刻将货物卸下，然后木箱恰好被弹回到轨道顶端，再重复上述过程。下列选项正确的是：

　 A．m＝M　　　　　　 B．m＝2M

　 C．木箱不与弹簧接触时，上滑的加速度大于下滑的加速度

　 D．在木箱与货物从顶端滑到最低点的过程中，减少的重力势能全部转化为弹性势能

10、在右图所示的电路中，已知C₁=C₂，电阻R₁>R₂，电源电动势为E，内阻不计，当开关S由断开到接通时，下列说法正确的是(　 )

A．C₁所带的电量变多，C₂所带的电量变少

B．电路稳定后C₁所带的电量小于C₂所带的电量

C．C₁和C₂的电量都变多

D．C₁和C₂的电量都变少
