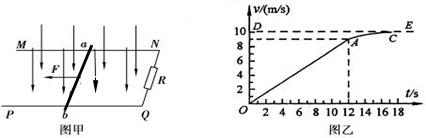

14、(15分)如图甲所示，空间存在B=0.5T，方向竖直向下的匀强磁场，MN、PQ是相互平行的粗糙的长直导轨，处于同一水平面内，其间距L=0.2m，R是连在导轨一端的电阻，ab是跨接在导轨上质量m=0.1kg的导体棒，从零时刻开始，通过一小型电动机对ab棒施加一个牵引力F，方向水平向左，使其从静止开始沿导轨做加速运动，此过程中棒始终保持与导轨垂直且接触良好，图乙是棒的速度一时间图像，其中OA段是直线，AC是曲线，DE是曲线图像的渐近线。小型电动机在12s末达到额定功率P_额=4.5W，此后功率保持不变，除R以外，其余部分的电阻均不计，g=10 m/s²

(1)求导体棒在0-12s内的加速度大小；

(2)求导体棒与导轨间的动摩擦因数及电阻R的阻值；

(3)若已知0-12s内R上产生的热量为12.5J，牵引力做的功为多少?

13、(12分)交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO’匀速转动。一小型发电机的线圈共220匝，线圈面积S=0.05m²，线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B=T。为用此发电机所发出交流电带动两个标有“220V　 11kW”的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图。求：

(1)发电机的输出电压为多少？

(2)变压器原副线圈的匝数比为多少？

(3)与变压器原线圈串联的交流电流表的示数为多少？

12、(选修3-4)(12分)

(1)(4分)如图所示为两列简谐横波沿同一绳传播在时刻的波形图，已知甲波向左传，乙波向右传。请根据图中信息判断以下正确的说法是________(填写字母序号)。

　　 、由于两波振幅不等，故两列波相遇时不会发生干涉现象；

　　 、两列波同时传到坐标原点；

　　 、处的质点开始振动时的方向向轴的负方向；

　　 、两列波相遇时会发生干涉且处为振动加强的点；

(2)(8分)一简谐横波沿x轴正方向传播，在t=0时刻的波形如图所示．已知介质中质点P的振动周期为2s，此时P质点所在位置的纵坐标为2cm，横坐标为0.5 m．试求从图示时刻开始在哪些时刻质点P会出现在波峰？

11、某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

(1)若利用图象确定电池的电动势和内阻，则应作　　　　　　 (选填“R- I”或“R- 1/I”)图象；

(2)利用测得的数据在坐标纸上画出适当的图象；

(3)由图象可知，该电池的电动势E=　　　　 V，内阻r=　　 Ω；

(4)利用该实验电路测出的电动势E_测和内阻r_测与真实值E_真和r_真相比，理论上E_测　 　　　E_真，r_测　 　　　r_真(选填“>”、“<”或“=”)．

10、在“验证机械能守恒定律”的实验中，

(1)选出一条纸带如图所示，其中O点为起始点(速度为零)，A、B、C为三个计数点，打点计时器通以50Hz交流电，用最小刻度为mm的刻度尺，测得OA=11．13cm，OB=17．69cm，OC=25．90cm。在计数点A和B之间、B和C之间还各有一个点，重锤的质量为m，取g=9．8m／s²，根据以上数据当打点针打到B点时，重锤的重力势能比开始下落时减小了___________，这时它的动能是____________，结论是：在忽略误差的情况下，重锤的机械能守恒．为增加该实验小组实验结果的可靠性，你认为应该____________________。

(2)该同学从实验结果发现，当使用钩码拉动纸带下落时，加速度比实际的重力加速度小．为了有效地缩小这个实验测得的加速度与实际的重力加速度之差，请你提出一个有效的改进方法：___________________________________________

(3)本实验得到的数据与机械能守恒存在一定的差距，你在实验中遇到这种情况时处理的做法是：　　　　　　　　　　　

9、如图所示，一根不可伸长的轻绳两端分别系着小球A和物块B，跨过固定于斜面体顶端的小滑轮O，倾角为30°的斜面体置于水平地面上．A的质量为m，B的质量为4m．开始时，用手托住A，使OA段绳恰处于水平伸直状态(绳中无拉力)，OB绳平行于斜面，此时B静止不动．将A由静止释放，在其下摆过程中，斜面体始终保持静止，下列判断中正确的是(　　　 )　

　 A．物块B受到的摩擦力先减小后增大

　 B．地面对斜面体的摩擦力方向一直向右

　 C．小球A的机械能守恒

　 D．小球A的机械能不守恒，A、B系统的机械能守恒

8、绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如图所示．线圈上端与电源正极相连，闭合电键的瞬间，铝环向上跳起．若保持电键闭合，则(　　 )

A．铝环不断升高　

B．铝环停留在某一高度

C．铝环跳起到某一高度后将回落

D．如果电源的正、负极对调，观察到的现象不变

7、在如图所示的电路中，理想变压器的初级加一个固定的交变电压，那么下列情况正确的是(　　 )

A、当滑动触头E上移时，灯泡L变亮

B、当滑动触头E上移时，电流表A₁的读数变小

C、当滑动触头E上移时，电压表V的读数变大

D、当闭合开关S时，电流表A₁的读数变大，A₂的读数变小

6、电路中的电容器和电感线圈对交变电流都有阻碍作用，这种阻碍作用分别称为容抗和感抗．容抗和感抗的大小都与交流电的频率有关，下面的说法中正确的是：(　　 )

A、交流电的频率越高，电容器的容抗越小 B、交流电的频率越高，电容器的容抗越大 C、交流电的频率越低，线圈的感抗越小 D、交流电的频率越低，线圈的感抗越大

5、研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场．现有两块无限大的均匀绝缘带电平面，一块带正电，一块带负电，把它们正交放置如图甲所示，单位面积所带电荷量的数值相等．图甲中直线A₁B₁和A₂B₂分别为带正电的平面和带负电的平面与纸面正交的交线，O为两交线的交点．则图乙中能正确反映等势面分布情况的是(　　 )
