23．(10分)某兴趣小组为了测量一待测电阻R_x的阻值，首先用多用电表粗测出它的阻值，然后再用伏安法更精确地测量。实验室里准备了以下器材：

　　　 A．多用电表　　　　　　　　　　　 　　

　　　 B．电压表V_l，量程2V，内阻约4kΩ

　　　 C．电压表V₂，量程15V，内阻约20kΩ　

　　　 D．电流表A_l，量程0.6A，内阻约0.1Ω

　　　 E．电流表A₂，量程1.2mA，内阻约r₂=50Ω　 　　　　　　　　　　　

　　　 F．滑动变阻器R，最大值5Ω

　　　 G．滑动变阻器R₂，最大阻值50Ω，最大电流为0.2A

　　　 H．电阻箱R₃，阻值(0~9999.9Ω)

　　　 I．导线、电键若干、电源(电动势约6V)

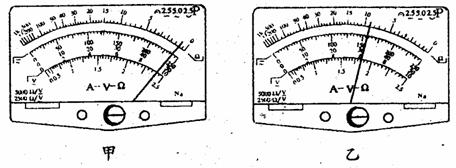

　 (1)①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_______欧姆挡；

　　　　 ②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R_x的阻值大约是_________Ω；

　 (2)①在用伏安法测量该电阻的阻值时，要求待测电阻

的电压从0开始可以连续调节，则在上述器材中应

选出的器材是_______(填器材前面的字母代号)；

　　　　 ②在虚线框内画出用伏安法测量该电阻的阻值时的

实验电路图。

③若选测量数据中的一组来计算R_x，则R_x=　　 ，

表达式中各个符号物理的意义是：　　　　　　 。

19．太阳系中的第二大行星--土星的卫星众多，目前已发现达数十颗。下表是有关土卫五和土卫六两颗卫星的一些参数。则两卫星相比较，下列判断正确的是　　　 (　　 )

　　　 A．土星对土卫六的万有引力大　　　　　　　 B．土卫五的公转周期大

　　　 C．土卫六的公转线速度小　　　　　　　　　　　 D．土卫五的公转角速度小

　 20．如图，矩形裸导线框abcd的长边长度为2L，短边的长度为L，在两短边上均接有电阻R，其余部分电阻不计。导线框一长边与x轴重合，左边的坐标x=0，线框内有一垂直于线框平面的匀强磁场，磁场的磁感应强度为B。一质量为m、电阻也为R的光滑导体棒MN与短边平行且与长边接触良好。开始时导体棒静止于x=0处，从t=0时刻起，导体棒MN在沿x轴正方向的一个拉力作用下，从x=0处匀加速运动到x=2L处。则导体棒MN从x=0处运动到x=2L处的过程中通过导体棒的电量为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　 B．

　　　 C．　　　　　　　　 D．

　 21．如图所示，空间有一垂直纸面向外的磁感应强

度为0.5T的匀强磁场，一质量为0.2kg且足够

长的绝缘木板静止在光滑水平面上，在木板左

端放置一质量为0.10kg、带电荷量q=+0.2C的

滑块，滑块与绝缘木板之间动摩擦因数为0.5，

滑块受到的最大静摩擦力可认为等于滑动摩擦

力。现对木板施加方向水平向左，大小为0.6N的恒力，g取10m／s²，则(　　 )

　　　 A．木板和滑块一直做加速度为2m／s²的匀加速运动

　　　 B．滑块开始做匀加速直线运动。然后做加速度减小的变加速运动，最后做匀速运动

　　　 C．最终木板做加速度为2m／s。的匀加速直线运动i滑块做速度为l0m／s的匀速运动

　　　 D．最终木板做加速度为3m／s。的匀加速直线运动，滑块做速度为l0m／s的匀速运动　　

第Ⅱ卷(非选择题共174分)

　　 (1)(3分)用游标为20分度的游标卡尺测量一小球的直径，测量示数如图所示，该小球的直径为　　　　 mm。

　 (2)(5分)某同学设计了一个用电磁打点计时器验证动量守恒定律的实验．如图(1)所示。在长木板右端下方垫一小木块以平衡摩擦力，使甲、乙两小车均能在木板上做匀速运动。小车甲的前端粘有橡皮泥，轻轻推小车甲，使之做匀速运动后与原来静止在前方的小车乙相碰，碰后甲、乙两车粘合成一体继续做匀速运动，电磁打点计时器在连接着小车甲后端的纸带上打出的点迹如图(2)所示。现测得相邻两个计数点间的距离(已标在图上)．且已知小车甲、乙两车的质量分别为m_甲=0.4kg、m_乙=0.2kg，交流电源的频率为50HZ。则从纸带中可以判定：甲、乙两车发生碰撞是在　　　　　　 两计数点之间；碰前两车的总动量为　　　 kg·m／s，碰后两车的总动量为　　　 kg·m／s。实验表明，在误差允许的范围内，甲乙两车构成的系统碰撞过程中动量守恒。(保留三位有效数字)

17．如图所示为氢原子的能级图。当氢原子从n=4的

能级跃迁到n=2的能级时，辐射出光子a；当氢

原子从n=3的能级跃迁到n=l的能级时，辐射出

光子b，则下列判断正确的是　　　　 (　　 )

　　　 A．光子口的能量大于光子b的能量

　　　 B．通过同一狭缝，b光比d光更容易发生衍射

　　　 C．同种介质中。光子口的传播速度小于光子b的传播速度

　　　 D．若光子a能使某金属发生光电效应，则光子b也能使该金属发生光电效应　

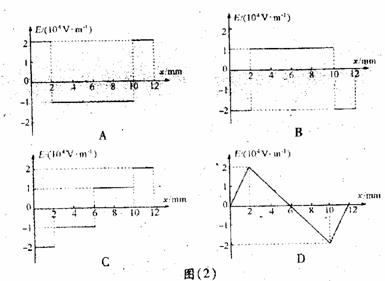

　 18．有一场强方向与髫轴平行的静电场，电势随坐

标x的变化的图线如图(1)所示，如规定x轴

正方向为场强的正方向，则该静电场的场强E随

x变化的囹线应是图(2)中的　　　 (　　 )

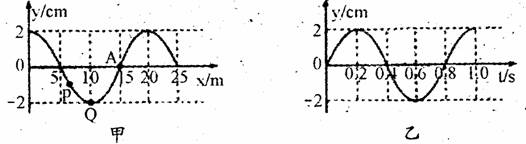

16．一列沿x轴方向传播的简谐横波，某时刻的图象如图甲所示，从该时刻开始计时，波上质点A的振动图象如图乙所示，则以下说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．这列波的波速是25m／s

B．这列波沿x轴正向传播

C．经过△t=0.4s，A质点通过的路程是2cm　

　 D．质点P将比质点Q先回到平衡位置

14．下列叙述中不正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．破镜难圆是因为分子问有斥力　

　　 B．布朗运动是悬浮在液体中的固体分子的运动　

　　　 C．热量有可能j自发地从低温物体传到高温物体　

　　 D．使一定质量的理想气体(不计分子势能的气体)等压压缩，其内能一定减小

　 15．如图所示是一观察太阳光谱筒易装置，一加满清水

的碗放在有阳光的地方，将平面镜M斜放入水中，

调整其倾斜角度，使太阳光经水面折射再经水中

平面镜反射，最后由水面折射回空气射到室内白

墙上，即可观察到太阳光谱的七色光带。逐渐增

大平面镜的倾斜角度，各色光将陆续消失。则此

七色光带从上到下韵排列顺序以及最先消失的光

分别是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．红光→紫光，红光　　 　　　　　　　　　　　 B．紫光→红光，红光　

　　　 C．红光→紫光，紫光　　 　　　　　　　　　　　 D．紫光→红光+紫光

13．向一定量的Fe、FeO和Fe₂O₃的混合物中l加入120mL 4mol·L^-1的稀硝酸，恰好使混合物完全溶解；放出1.344L NO(标准状况)，往所得溶液中加入KSN溶液，无血红色出现。若用足量的氢气在加热下还原相同质量的混合物，能得到铁的物质的量为(　　 )

　　 A．0.24mol　　 　　　 B．0.21mol　　 　　　　 C．0.16mol　　 　　　 D．0.14mo|

12．下列叙述中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．标准状况下，0.1N_AC₅H₁₂完全燃烧生成CO₂约11.2L

　　　 B．标准状况下，1molSiO₂晶体中含有共价键数约为2×6.02×10²³

　　　 C．含有N_A个NO₂分子的气体，在标准状况下，其体积一定约为22.4L

　　　 D．标准状况下，含4n mol HCl的浓盐酸与足量MnO₂共热生成n N_A个Cl₂

11．右表是元素周期表的一部分。X、Y、Z、W均为短周期元素，X、W的质子数之和为23。下列说法正确的是　 　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．X元素最多可形成五种氧化物

　　　 B．W元素的非金属性比Z元素非金属性弱

　　　 C．Z和X能以共价键结合形成一种无机非金属材料、

　　　 D．Y元素的最高价氧化物的水化物是含氧酸中酸性最强的

9．下列叙述正确的是　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　 A．金属腐蚀就是金属失去电子被还原的过程　

　　 B．将水库中的水闸(钢板)与外加直流电源的负极相连，可防止水闸被腐蚀

　　 c．合金的熔点都高于它的成分金属，合金的耐腐蚀性也都比其成分金属强

　　 D．铜板上的铁铆钉处在潮湿的空气中直接发生反应：Fe -3e^-=Fe³⁺，继而形成铁锈　

　 10．某物质的球棍模型如右图所示，关于该物质

的说法不正确的是　　　　　　　 (　　 )

　 　 A．该物质可以发生加成反应

　　　 B．该物质可以聚合成高分子物质　

　　　 C．该物质既可以与强酸反应也可以与强碱反应

　　　 D．该物质的结构简式为：

8．已知草酸为二元中强酸，具有较强还原性，草酸氢钠(NaHC₂O₄)水溶液呈酸性，下列说法正确的是　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　 A．草酸铵溶液中：c(NH⁺₄)=c(H₂C₂O₄)+c(HC₂O^-₄)+c(C₂O^2-₄)

　　　 B．NaHC₂O₄与NaClO溶液混合，反应的离子方程式为：

HC₂O^-₄+ClO^-=HClO+C₂O^2-₄

　　　 C．草酸与氢氧化钠溶液混合呈中性时，溶液中存在：

c(Na⁺)=c(HC₂O^-₄)+c(C₂O^2-₄)

　　　 D．草酸使酸性。KMnO₄溶液褪色，其离子方程式为：　

　　　 5H₂C₂O₄+2MnO^-₄+6H⁺=2Mn²⁺+10CO₂↑+8H₂O
