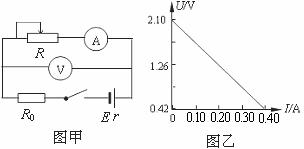

10. 福建省厦门外国语学校2010届高三第三次月考用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表 (量程3V)；B．电流表 (量程0.6A)；C．电流表(量程3A)

D．定值电阻R₀(阻值4Ω，额定功率4W)

E．滑动变阻器R(阻值范围0-20Ω，额定电流1A)

(1)电流表应选 　　　　　；(填器材前的字母代号)。

(2)根据实验数据作出U-I图像(如图乙所示)，则蓄电池的电动势E＝　 　　V，内阻r= 　Ω；

答案：(1)　　 B　　 　　(2)　　 2.10　　　 　V　　 　　0.20　　　　 　Ω　

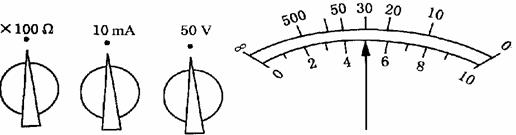

9．贵州省兴义市清华实验学校2010届高三9月月考下图所示，A．B．C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．

A　　　 B　　　 C　　　　　 　　D

①A是________档，若用此档测量，指针偏转如D，则读数是________；

　②B是________档，若用此档测量，指针偏转如D，则读数是________；

　③C是________ 档，若用此档测量，指针偏转如D，则读数是________

答案：(1)①欧姆，3 000W(3k W)； ②电流，5.0mA；　③电压，25.0V

8．江苏省扬州中学2010届高三综合练习如图所示实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与静电计金属球相连． (1)用摩擦过的玻璃棒或橡胶棒接触______极板(选填左侧或右侧)使电容器带电． ①上移其中一极板，可观察到静电计指针偏转角______(选填变大，变小或不变)； ②将极板间距离减小时，可观察到静电计指针偏转角______(选填变大，变小或不变)； ③两板间插入电介质时，可观察到静电计指针偏转角______(选填变大，变小或不变)．

(2)下列关于实验中使用静电计的说法中正确的有(　　 　)

A．使用静电计的目的是观察电容器电压的变化情况 B．使用静电计的目的是测量电容器电量的变化情况 C．静电计可以用电压表替代 D．静电计可以用电流表替代

答案：(1)右侧；①变大；②变小；③变小．(2)A

7．山东省兖州市2010届高三上学期模块检测有一小灯泡上标有“6V　 0.1A”的字样，现要测量灯泡的伏安特性曲线，

　　 有下列器材供选用：

　　 A．电压表(0-3V，内阻约2.0k)　　　 B．电压表(0-l0V，内阻约3.k)

　　 C．电流表(0-0.3A，内阻约3.0)　　　 D．电流表(0-6A，内阻约1.5)

　　 E．滑动变阻器(30，2A)　　　　　　　 F．学生电源(直流9V)及开关、导线等

　　 (1)实验中所用的器材为_____________(填字母代号)．

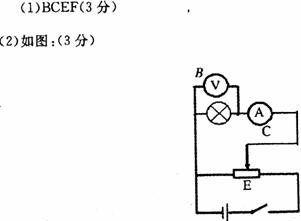

(2)在方框中画出实验电路图，要求电压从0开始测量．

答案：

6．福建省龙岩二中2010届高三摸底考试现用伏安法较准确的测一个阻值约为30KΩ的电阻，可供选用的实验仪器有：

　　　 A．电源(电动势3V，内阻0.5Ω)　　　　

　　　 B．电源(电动势16V，内阻2Ω)

　　　 C．电流表(量程0-1mA，内阻250Ω)　　

　　　 D．电流表(量程0-500μA，内阻500Ω)

　　　 E．电压表(量程0-3V，内阻10KΩ)　　　

　　　 F．电压表(量程0-15V，内阻50KΩ)

　　　 G．滑动变阻器(阻值0-200Ω)　　　　　

　　　 H．开关和导线若干

　　　 ①实验电路应选取的仪器是　　 (用字母表示)；(2分)

②在右面方框图中画出实验电路图.(2分)

答案：(B　 D　 F　 G　 H)(分压内接)

5．福建省龙岩二中2010届高三摸底考试现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0~2.5V内可调，提供如下器材：

A．2.5V，0.50W小灯泡

B．电压表0-3V，内阻10kΩ

　　　 C．电流表0-0.3A，内阻2Ω

　　　 D．电流表0-10mA，内阻50Ω

　　　 E．滑动变阻器2000Ω，0.1A

　　　 F．滑动变阻器10Ω，1.0A

　　　 G．蓄电池4V　　 　　　　　　

　　　 H．电键S，导线若干

　 (1)选出实验所需要的器材________(用序号表示)(2分)

　 (2)在方框中画出实验电路图.(2分)

答案：(ABCFGH)分压外接

4. 河南省开封高中2010届高三上学期1月月考(I)用螺旋测器测量金属导线的直径，其示数如图所示，该金属导线的直径为　　　 mm。

(II)右图为欧姆表面原理示意图，其中电流表的满偏电流I_g=300a，内阻R_g=100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，图中与接线柱A相连的表笔颜色应是　　 　　　色，按正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x=　　　　 kΩ。

答案：(I)1.880±0.001　　　　　　 　(II)红，5

3．湖南省雅礼中学2010届高三上学期第五次月考一多用电表的欧姆档有四个档,分别为×1Ω、×10Ω、×100Ω、×1000Ω,现用它来测一未知电阻,当用×10Ω档测量时,发现指针的偏转角很大,为了测量结果准确些,测量前应进行如下两项操作:先把选择开关旋到________档上,接着进行_______调零,然后再测量并读数.

答案：_×1__　 欧姆

2．江苏省扬州中学2010届高三综合练习在如图甲所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示．则当开关闭合后(　　 AC　　 )

A．L₁电流为L₂电流的1.25倍　　　　　 　

B．L₁的电阻为7.5Ω

C．L₁消耗的电功率为0.75W

D．L₂消耗的电功率为0.375W

1．广东省蓝田中学2010届高三摸底考试常用的测温仪器使用的元件可以是　　 ( AB　 )

A．金属热电阻　　　 　 B．红外线敏感元件　　 C．光敏电阻 　　 D．发光二极管
