26．(杨浦)(4分)在“用单摆测定重力加速度”的实验中，直接测出的物理量是_____，为了算出单摆振动周期，应先测出_____，其中计量单摆振动时间的起止时刻，均应选在摆球通过______位置时，本实验用重力加速度的计算式是g=______．

答案：(共4分)摆线长、摆球直径(或摆长)(得1分)，振动n次的时间t(得1分)，

静止时的平衡(得1分)，(得1分)．

杨浦27．(4分)某同学在做“测量平抛运动的初速度”的课题研究时，在白纸上记录了一段小球做平抛运动的轨迹和一条表示竖直方向的直线，然后在这张白纸上覆盖了一张透明的方格纸，如图所示．他测出小方格的边长为l₀，又透过方格纸在小球的运动轨迹上取了a、b、c三个数据点，由此可知小球从a点到b点运动的时间__________(填：大于、小于、等于)小球从b点到c点的运动时间．小球从a到b运动的时间t =__________，小球做平抛运动的初速度为___________．(已知重力加速度为g)

答案：(共4分)等于(得1分)， (得1分)，(得2分)

杨浦28．(6分)在观察光的干涉现象的实验中，将两片刀片合在一起，在涂有墨汁的玻璃片上划出不同间隙的双缝；按图所示的方法，让激光束通过自制的双缝，观察在光屏上出现的现象得到的结论是：

(1)保持缝到光屏的距离不变，换用不同间隙的双缝，双缝的间隙越小，屏上明暗相间的条纹间距　　　 (选填：“越大”或“越小”)；

(2)保持双缝的间隙不变，光屏到缝的距离越大，屏上明暗相间的条纹间距　　　 (选填：“越大”或“越小”)；

(3)在狭缝间的距离和狭缝与屏的距离都不变的条件下，用不同颜色的光做实验，发现用蓝色光做实验在屏上明暗相间的条纹间距比用红色光做实验的　　　 (选填：“大”或“小”)．

答案：(共6分)(1)越大(得2分)，(2)越大(得2分)，(3)小 (得2分)．

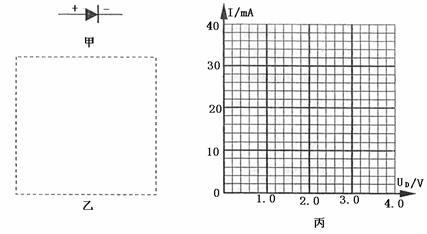

杨浦29．(10分)发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图(甲)所示，正常使用时，带“+”号的一端接高电势，带“－”的一端接低电势。某同学用实验的方法测得它两端的电压U和通过它的电流I的关系数据如表中所示．

①　　 在图(乙)中的虚线内画出该同学的实验电路图．(实验用电压表V：内组R_V约为

10kΩ，电流表mA：内阻R_mA约为100Ω)

②在图(丙)中的小方格纸上用描点法画出二极管的伏安特性曲线．

③若发光二极管的最佳工作电压为2.0V，而电源是由内阻不计、电动势为3V的供电系统提供的．请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值多大的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态？(结果保留二位有效数字)

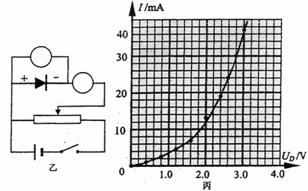

答案：①同时测定二极管上的电流和电压时，由欧姆定律分析表格中的每一组数据，可以看出发光二极管的电阻是变化的，变化的范围大约在100Ω~500Ω之间。故电流表的内阻对测量影响较大，利用电流表外接法误差小。而测量数据应从0开始，用滑动变阻器分压式接法，才能得到足够多的数据．(得4分)

②将表格提供的数据在方格纸上描点，可画出U-I图线如图丙中的曲线所示。(得2分)

③根据U-I图线可知，当二极管的工作电压为2.0V时，工作电流约为12mA，按串联电路的特点知，串联电阻上分到电压应为1.0V，故得应串的电阻为：。(81Ω-86Ω)都算正确)

(按表格数据运算的不给分)(得4分)

全 品中考网

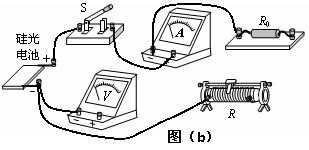

29．(浦东)(8分)硅光电池是一种可将光能转换为电能的元件。某同学利用图(a)所示电路探究某硅光电池的路端电压U与电流I的关系。图中R₀＝2Ω，电压表、电流表均视为理想电表。

(1)用“笔线”代替导线，将图(b)中的电路补充完整。

(2)实验一：用一定强度的光照射硅光电池，闭合电键S，调节可调电阻的阻值，通过测量得到该电池的U－I曲线a，见图(c)。由此可知此时该电池的电动势为________V；若调节可调电阻的阻值，使电流小于200mA，则此时电源内阻为________Ω。

(3)实验二：减小实验一中光照的强度，重复实验，测得U－I曲线b，见图(c)。当可调电阻R的阻值调到某值时，若该电路在实验一中的路端电压为1.5V，则在实验二中变阻器R消耗的功率为________mW(计算结果保留两位有效数字)。

答案：(1)用笔线代替导线，将图(b)中的电路补充完整。(2)2.9 V；4 Ω。(3)27 mW。

27．(浦东)(4分)如图所示是验证查理定律的DIS实验。与压强传感器相连的试管内装有密闭的空气和与温度传感器相连的热敏元件。

(1)在一次实验中，计算机屏幕显示如图所示的图像，所描绘的图线与纵坐标的交点表示________________。

(2)与初始状态相比，压强传感器显示的压强变化量ΔP与试管内气体所降低的温度Δt之间的关系图是(　　 )。

答案：(1)0℃时气体的压强； (2)C

(浦东)28．(8分)为了测定小木块和长木板之间的动摩擦因数，某同学用垫块将长木板一端垫高使其形成斜面，让小木块从其顶端由静止滑下，再配合其他一些器材，测出了小木块和长木板之间的动摩擦因数。

(1)为完成本实验，在下列可供选择的器材中，该同学选用的器材有(　　 )。

(A) 秒表　　　　　　 (B) 天平

(C) 刻度尺　　　　　 (D) 温度计

(2)所需测量的物理量有______________________________________________________；

动摩擦因数的计算公式为___________________________________________________。

(3)如果利用DIS实验装置在此倾斜的长木板上完成本实验，写出需要的传感器名称和需测量的物理量：_______________________________________________________________。

答案：(1)AC；(2)斜面长L、底部宽d、高h、物体从顶端滑到底端时间t；。

(3)光电门传感器，测出物体到达底端时的速度。()

26．(浦东)(4分)验证机械能守恒定律的DIS实验装置如图所示，图中P为________传感器，通过它接入数据采集器，测定已知质量的摆锤在某一位置的瞬时速度，从而求得摆锤在该位置的________，同时输入摆锤的高度，求得摆锤在该位置的重力势能，进而研究摆锺摆动过程中能量转化的规律。

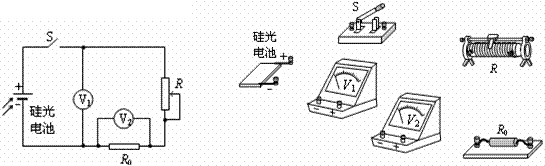

29．(金山)硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

① 请根据题电路图，用笔画线代替导线将右中的实验器材连接成实验电路。

② 若电压表的读数为，则I＝　　　　

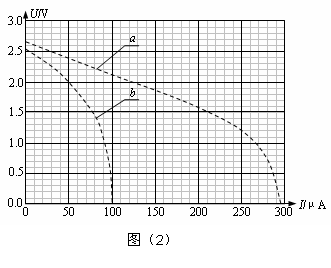

③ 实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，短路电流为　　 mA ，电动势为　　　　 V。

④ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率为　　　　 mW(计算结果保留两位有效数字)。

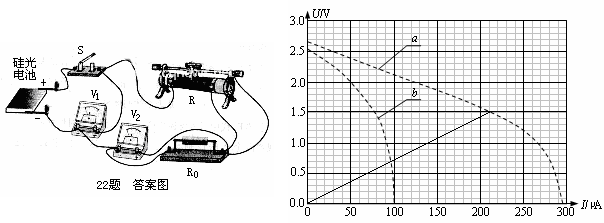

答案：(12分、每空2分)　 ①见右图；②；③ 不是，0.295(0.293-0.297)，2.67(2.64-2.70)；④ 0.065(0.060-0.070)

浦东实验题

28．(金山)用单摆测定重力加速度的实验中：

(1)应选用下列器材中的------------------(　　　　 )

(A)半径1cm的木球　　 (B)半径1cm的实心钢球　　 (C)1m左右的细线

(D)30cm左右的细线　 (E)秒表、三角板、米尺　　

(2)若在某次实验中，测得细线的长度为l、摆球直径为D、单摆完成N次全振动的时间为t，则利用上述量求重力加速度g的表达式为_____________。

答案：(1)BCE (2)

27.(金山)如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。

(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的　　　 挡。在连接点1、2同时断开的情况下，应当选用多用电表的　　 挡。

(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明　　　 可能有故障

(3)将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。

①调到　　 档。② 　　　　　　　　　　　。③侧小灯泡电阻，若　　　　　　 ，则说明小灯泡有故障。

答案：(1)电压；欧姆　 (2分)　　 (2)开关或连接点5、6　 (1分)

(3)①欧姆档；②将红、黑表笔相接,检查欧姆档能否正常工作；③电阻无穷大。

29.(闸北)(8分)硅光电池是一种可将光能转换为电能的器件。某同学用图(1)所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

(1)若电压表的读数为，则I＝　　　　　　 。

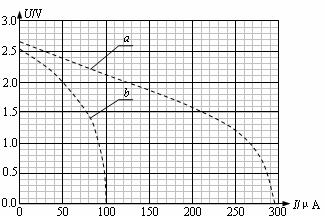

(2)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见图(2)所示，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，电动势为　　　　 V。

(3) 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见图(2)所示。若取实验一中的路端电压为1.5V，保持外电路中电阻不变，则实验二中外电路消耗的电功率为　　　　 mW(计算结果保留两位有效数字)。

答案：(1)(2分)

(2)不是；2.67(2.64-2.70)　 (各2分)

(3)0.065(0.060-0.070)　　　 (2分)

(金山)26．物理学是一门以实验为基础的学科，物理定律就是在大量实验的基础上归纳总结出来的。但有些物理规律或物理关系的建立并不是直接从实验得到的，而是经过了理想化或合理外推，下列属于这种情况的是-----------------------------(　　　　 )

(A)牛顿第一定律　　 (B)玻意耳定律　

(C)热力学温标　　　 (D)法拉第电磁感应定律

答案：(2分) A　 C　　

27.(闸北)(8分)在“研究磁通量变化时感应电流的方向”的实验中。

(1)在实验之前，需要先确定　　　　 方向和 　　　　方向之间的关系。

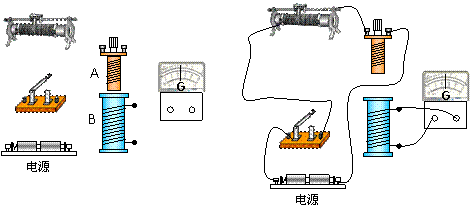

(2)某同学用通电螺线管代替条形磁铁，实验器材如右图所示，请在图中用笔线代替导线连接成相应的实物连接图。

答案：(1)检流计指针的偏转；通过的电流。(各2分)　 (2)如图(4分)

(闸北)28.(4分) 1920年科学家史特恩测定气体分子速率的装置如图所示，A、B为一双层共轴圆筒形容器，外筒半径为R，内筒半径为r，可同时绕其共同轴以同一角速度w高速旋转，其内部抽成真空。沿共同轴装有一根镀银的铂丝K，在铂丝上通电使其加热，银分子(即原子)蒸发成气体，其中一部分分子穿过A筒的狭缝a射出到达B筒的内表面。由于分子由内筒到达外筒需要一定时间，若容器不动，这些分子将到达外筒内壁上的b点，若容器转动，从a穿过的这些分子仍将沿原来的运动方向到达外筒内壁，但容器静止时的b点已转过弧长s到达b’点。

(1)测定该气体分子最大速度的大小表达式为________________。

(2)(单选题，2分)采用的科学方法是下列四个选项中的　　　　 。

A.理想实验法　　　　 B.建立物理模型法

C.类比法　　　　　　 D.等效替代法

答案：(1)，(2)B。 (各2分)

26.(闸北)(4分)在“利用单摆测定重力加速度”的实验中，测得单摆偏离平衡位置的最大摆角小于5°，完成n 次全振动的时间为 t，用毫米刻度尺测得的摆线长(悬点到摆球上端的距离)为 L，用　　　 测得摆球的直径为 d。若实验时摆线的上端未牢固地系于悬点，量好摆长后摆动中出现松动，则测得的重力加速度的值将　　　 (填“偏小”、“偏大”或者“不变”)。

答案：游标卡尺；偏小(各2分)
