27．(闵行)如图所示是利用闪光照相研究平抛运动的示意图。小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的频闪相机拍摄的照片中B球有四个像，像间距离已在图中标出，单位cm，如图所示。两球恰在位置4相碰。

(1)计算A球离开桌面时的速度　　　 。

(2)画出图中A球的运动轨迹并用小圆点标明与B球相对应的另外两个位置。

答案：(共6分)(1) 1.5m/s(2分)；(2)(4分，其中轨迹线2分，2个位置各1分)

26．(闵行)如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为_____V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

答案： (共4分)13，2200 (每空2分)；

28．(徐汇)(7分)“研究共点力的合成”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是在白纸上根据实验结果画出的图示。

(1)图乙中的F与F′两力中，方向一定沿AO方向的是___________。

(2)(单选题)本实验采用的科学方法是( 　　)

(A)理想实验法　　 (B)等效替代法

(C)控制变量法　　 (D)建立物理模型法

(3)(多选题)实验中可减小误差的措施有(　　 )

(A)两个分力F₁、F₂的大小要尽量大些

(B)两个分力F₁、F₂间夹角要尽量大些

(C)拉橡皮筋时，弹簧秤、橡皮条、细绳应贴近木板且与木板平面平行

(D)AO间距离要适当，将橡皮筋拉至结点O时，拉力要适当大些

答案：(1)F′(1分)　 (2)B(2分)　 (3)ACD(4分)(漏选得2分，错选不得分)

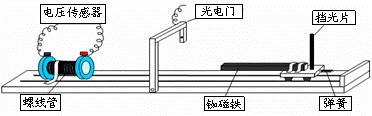

(徐汇)29．(7分)在“用DIS研究回路中感应电动势的大小与磁通量变化快慢的关系”的实验中，为了研究感应电动势E与时间△t的关系，某小组同学利用图中的实验装置进行实验：让小车以不同的速度靠近螺线管，得到在不同挡光时间△t内的感应电动势平均值E。通过利用小车末端的弹簧将小车以不同的速度从轨道的最右端弹出，就能得到一系列的感应电动势的平均值E和时间△t。

在一次实验中得到的数据如下表：

(1)观察和分析该实验装置可看出，在实验中，每次测量的挡光时间△t内，磁铁相对螺线管位置的变化都________ (选填“相同”或“不同”)，从而实现了控制________不变。

(2)在得到上述表格中的数据之后，为了研究E与△t的关系，可采用图像处理数据的方法，在直角坐标系中作_________________的关系图线，若图线是基本过坐标原点的倾斜直线，可得出的实验结论是_______________________________。

(3)若要进一步研究感应电动势与线圈匝数的关系，实验时应控制____________相同。

答案：(1)相同(1分)螺线管中磁通量的变化量(1分)

(2)感应电动势E与挡光时间△t的倒数(2分)

在匝数和磁通量不变的情况下，感应电动势E和时间△t成反比(2分)　

(3)小车通过光电门的挡光时间△t(或小车出发的速度)(1分)

实验题

27．(徐汇)(6分)在“用油膜法估测分子的大小”的实验中，以下给出的是可能的操作步骤，把你认为正确的步骤前的字母按合理的顺序填写在横线上__________________，并请补充实验步骤D中的计算式。

A．将画有油膜轮廓的玻璃板放在坐标纸上，以坐标纸上边长1cm的正方形为单位，计算出轮廓内正方形的个数m。

B．将一滴油酸酒精溶液滴在水面上，待油酸薄膜的形状稳定。

C．用浅盘装入约2cm深的水，然后将痱子粉均匀地撤在水面上。

D．用测量的物理量估算出单个油酸分子的直径d＝_______________m。

E．用滴管将事先配好的浓度为0.05%的油酸酒精溶液逐滴滴入量筒，记下滴入的溶液体积V₀ m³与滴数N。

F．将玻璃板放在浅盘上，用笔将薄膜的外围形状描画在玻璃板上。

答案：ECBFAD(CE可以互换)(4分)，5V₀/Nm(2分)

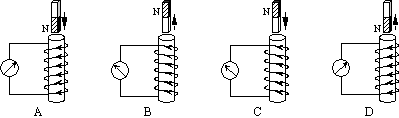

26．(徐汇)(4分)(多选题)如下左图是电流通过检流计时指针的偏转情况。右面四图为验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中方向关系正确的是(　　 )

答案：(4分)CD (漏选得2分，错选不得分)

28、(青浦)(6分)如图所示是在“用DIS实验系统研究机械能守恒定律”的实验装置，完成下列有关问题：

　 (1)本实验中，采用的传感器是　　　　　 (填写传感器名)。

　 (2)本实验中，先选取零势能面再进行实验，则零势能面位置的选取对验证摆锤动能与重力势能之和为常数　　　　 影响(选填“有”或“无”)。

　 (3)每次都准确从同一位置静止释放摆锤，改变传感器安装的高度，以同一零势能面测得四个不同位置的重力势能和动能数据。

分析实验数据可以发现，动能与势能之和(机械能)随测量位置的不同而不断减小，其可能的原因是：　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　

答案：(1)光电门； (2)无；　 (3)摆锤在摆动过程中存在一定的阻力

　　 (青浦)29、(6分)将一单摆装置竖直悬于某一深度为h(未知)且开口向下的固定小筒中(单摆的下部分露出筒外)，如图甲所示。将悬线拉离平衡位置一个小角度后由静止释放，设单摆摆动过程中悬线不会碰到筒壁。如果本实验的长度测量工具只能测量出筒下端口到摆球球心之间的距离l，并通过改变l而测出对应的摆动周期T，再以T²为纵轴、l为横轴，作出T²-l图像，则可以由此图像得出小筒的深度h和当地的重力加速度g。

　 (1)如果实验中所得到的T²-l图像如图乙所示，那么对应的图像应该是、、中的_____________。

　 (2)由图像可知，小筒的深度h＝________m；当地重力加速度g＝_________m/s²。

答案：(1)a ；　　 (2) 0.3　 、　 9.86　

徐汇实验题

27、(青浦)(6分)右图所示是利用DIS测定电动机效率的电路，试完成下列问题：

(1)在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P_入=__________；

(2)在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率η=___________。(重力加速度为g)

答案：(1)　 ； (2)

29、(卢湾)硅光电池是一种可将光能转换为电能的器件。某同学用图(a)所示的电路研究硅光电池的伏安特性曲线。图中R₀为已知定值电阻，两个电压表均视为理想电压表。

(1)请根据图(a)所示的电路图，用笔画线代替导线将图(b)中的的实物图补充完整。

(2)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量和计算得到该电池的U-I曲线，如图(c)中的甲线。由此可知电池的内阻随电流的增大而________(选填“增大”、“减小”或“不变”)，短路电流为________μA，电动势为_______V。

(3)实验二：减小光的强度，重复实验，得到的U-I曲线如图(c)中的乙线所示。

当滑动变阻器的电阻为某一值时，实验一中的V₁表的示数为1.5V，保持该阻值不变，在实验二中外电路消耗的电功率为_________mW(计算结果保留两位有效数字)。

答案：(1)(答案见右图)(2分)　

(2)增大，295，2.6　 (3分)　

(3)0.14 (3分)

(青浦)26、(6分)“研究感应电流产生的条件”的实验电路如图所示。实验表明：当穿过闭合电路的___________发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端(选填“a”或“b”)。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。

答案：．磁通量、a 、移动滑动变阻器的滑片(线圈A在线圈C中拔出或插入、断开电键等)　

26、(卢湾)在“用单分子油膜估计单分子的大小”的实验中，体积约为V的油滴，落在平静的水面上，扩展成面积为S的单分子油膜，则该油滴的分子直径为_________。已知阿伏伽德罗常数为N_A，油的摩尔质量为M，则一个油分子的质量为_________。

答案：，

(卢湾)27、理想实验是物理学发展过程中的一种重要的研究方法。伽利略曾设想了一个理想实验，如图所示(图中两斜面底部均用一小段光滑圆弧连接)，下面是该实验中的一些事实和推论。

a．减小第二个斜面的倾角，小球在这斜面上仍然要达到原来的高度。

b．两个对接的斜面，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面。

c．如果没有摩擦，小球将上升到原来释放时的高度。

d．继续减小第二个斜面的倾角，最后使它成为水平面，小球要沿水平面做持续的匀速运动。

(1)请将上述理想实验的步骤按照正确的顺序排列______________。

(2)在上述的步骤中，属于可靠的事实有______________，属于理想化的推论有______________。(均只要填写序号即可)

答案：(1)bcad(2)b，acd

(卢湾)28、某学习小组用如图所示的装置来测量物体的带电量：外表面镀有金属膜的空心塑料小球(带电后可看作点电荷)，用绝缘丝线悬挂于O点，O点固定着一个可测量丝线偏离竖直方向角度θ的量角器，M、N是两块相同的、正对着的平行放置的金属板(加上电压后其内部电场可看作匀强电场)。小球的质量为m， M、N板之间的距离为d。

(1)使小球带上一定量的负电荷后闭合电键，丝线将向____板偏转(选填“M”或“N”)；

(2)调节滑动变阻器R的滑片，读出多组相应的电压表的示数U和丝线的偏转角度θ。为得到小球的带电量，可以以电压U为横坐标，以__________为纵坐标作出过原点的直线，求出直线的斜率k。

(3)小球的带电量q=__________________。(用m、d、k等物理量表示)

答案：(1)M(2)tgθ(3)mgdk

29．(崇明)(6分)研究平抛运动的实验

(1)如图是平抛运动演示仪，当用小锤敲击弹簧片时，A球和B球同时开始运动。改变整个装置的高度做同样的实验，发现位于同一高度的A、B两

球总是同时落地. 该实验现象说明了A球在离开轨道后(　 　　)

(A)水平方向的分运动是匀速直线运动

(B)水平方向的分运动是匀加速直线运动

(C)竖直方向的分运动是自由落体运动

(D)竖直方向的分运动是匀速直线运动

(2)在做“描绘平抛运动轨迹”的实验时，让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹，为了能较准确地描绘运动轨迹，下面列出了一些操作要求，将你认为正确的选项前面的字母填在横线上___________.

(A)通过调节使斜槽的末端保持水平

(B)每次释放小球的位置可以不同

(C)每次必须由静止释放小球

(D)记录小球位置用的木条(或凹槽)每次必须严格地等距离下降

(E)小球运动时不应与木板上的白纸(或方格纸)相接触

(F)将球的位置记录在纸上后，取下纸，用直尺将点连成折线

答案:(1)C ［3分］　 (2) A、C、E［部分次序，3分］
