25、(18分)如图所示，矩形区域MNPQ内有水平向右的匀强电场，虚线框外为真空区域；半径为R、内壁光滑、内径很小的绝缘半圆管ADB固定在竖直平面内，直径AB垂直于水平虚线MN，圆心O恰在MN的中点，半圆管的一半处于电场中．一质量为m，可视为质点的带正电，电荷量为q的小球从半圆管的A点由静止开始滑入管内，小球从B点穿出后，能够通过B点正下方的C点．重力加速度为g，小球在C点处的加速度大小为．求：

⑴ 匀强电场场强E；

⑵ 小球在到达B点前一瞬间时，

半圆轨道对它作用力的大小；

⑶ 要使小球能够到达B点正下方C点，

虚线框MNPQ的高度和宽度满足什么条件；

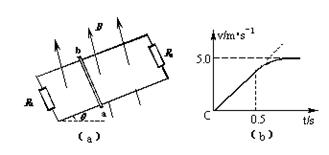

24．(15分)如图(a)所示，两根足够长的光滑平行金属导轨相距为L=0.40m，导轨平面与水平面成θ=30°角，上端和下端通过导线分别连接阻值R₁=R₂=1.2Ω的电阻，质量为m=0.20kg、阻值r=0.20Ω的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，整个装置处在垂直导轨平面向上的匀强磁场中，磁感应强度大小B=1T。现通过小电动机对金属棒施加拉力，使金属棒沿导轨向上做匀加速直线运动，0.5s时电动机达到额定功率，此后电动机功率保持不变，经足够长时间后，棒达到最大速度5.0m/s。此过程金属棒运动的v-t图象如图(b)所示，(取重力加速度g=10m/s²)

试求： (1)电动机的额定功率P

　　　 (2)金属棒匀加速运动时的加速度a的大小

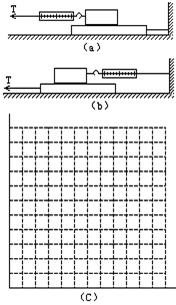

23、(13分)A、某同学在做“测定木板与木块间动摩擦

因素”的实验时，设计了两种实验方案：

方案一：木板固定，用弹簧测力计拉动木块，

如图(a)所示．

方案二：用弹簧测力计钩住木块，用力拉动木板，

如图(b)所示．除了实验必须的弹簧测力计、

木块、木板、细线外，该同学还准备了若干重量

均为2.00N的砝码．

(1)上述两种方案中，你认为更合理的方案是______，

(2)该同学在木块上加放砝码，改变木块对木板的

压力，记录了5组实验数据，如下表所示：

请根据上述数据在坐标纸上(图c)作出摩擦力f和砝码对木块的压力F的

关系图象(以F为横坐标)．

(3)图象不过原点的原因是_____________　　　　 ．

B、在验证牛顿第二定律的实验中，某同学的实验方案如图所示，他想用钩码的重力

表示小车受到的合外力，为了减小这种做法带来的实验误差，

你认为在实验中还应该采取的两项措施是：

(1).______　　　　 _　　　　　 　　

(2)．　　　　　　 　　　　　　　　　____；

(3)这种实验误差称为　　　　　　

(理论误差，偶然误差)

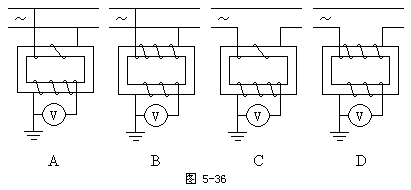

22、在图5-36的电压互感器的接线图中，接线正确的是(　 )　

2009-2010学年度第一学期第二次模块考试

高三理科综合试题

第Ⅱ卷 (非选择题 共152分)

21、一交流电流的图象如图17-2所示，由图可知(　 )

A．该交流电流的频率为100 Hz

B．用电流表测该电流其示数为10A

C．该交流电流即时值表达式为i＝10sin628t A

D．该交流电流通过10Ω电阻时，电阻消耗的电功率为1 000W　　　　　　　　　　　　

20、如图所示，圆锥摆甲乙的摆长之比为2:1，两摆球的质量相同，今使两圆锥摆做顶角分别为30°、60°的圆锥摆运动，则 　　　　　　　　　　　　　　　　　　　　　 (　)

　 A．两摆球的向心加速度之比为1:3　　 　　 B．两圆锥摆的运动周期之比为2:1

　 C．摆球的线速度之比为1:1　 　　　　　　　　　　 D．摆球的角速度之比为1:2

19、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A, 电动机启动时电流表读数为20 A,若电源电动势为15 V，内阻为0.5Ω,电流表内阻不计，则因电动机启动，车灯的电功率降低了(　　 )

A.、35.8 W　　　　　　 B.、43.2 W　　　

C.、25 W　 　　　　　D.、75W

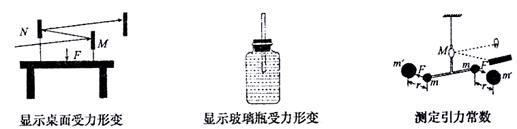

18．以下是力学中的三个实验装置，由图可知这三个实验共同的物理思想

方法是　　　　　　　　　　　　　　 (　　 )

　　　　 A．极限的思想方法　　　　　　　　　　　　　　　　　　　　　　 B．放大的思想方法

　　　　 C．控制变量的方法　　　　　　　　　　　　　　　　　　　　　　 D．猜想的思想方法

17、如图，一辆有动力驱动的小车上有一水平放置的弹簧，其左端固定在小车上，右端与一小球相连。设在某一段时间内小球与小车相对静止且弹簧处于压缩状态，若忽略小球与小车间的摩擦力，则在此段时间内小车可能是(　　 )

　 A．向右做加速运动

　　　　　　　 B．向右做减速运动

　　　　　　　 C．向左做加速运动

　　　　　　　 D．向左做减速运动

16、．如图所示，m₁和m₂两木块上下叠放在一起，以初速度v斜向上抛出，不考虑空气阻力，抛出后m₂的受力情况是　　　 (　　 ) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　 A．受重力、m₁给的压力和摩擦力　　　　　　　

B．受重力、抛力和m₁给的支持力

　　　　 C．只受重力

D．所受合力的方向与初速度方向在同一直线上
