13、(13分)如图所示，边长为l的正方形ABCD中有竖直向上的匀强电场．一个不计重力的带电粒子，质量为m，电量为q，以初速度v₀从A点沿AD方向射入，正好从CD边中点射出．试求：

(1)求该电场的场强E的大小．

(2)若撤去电场，改换成匀强磁场，带电粒子仍从CD边中点射出，所加磁场的方向、磁感应强度B的大小如何？

11(4分)(1)有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图甲所示的读数是　　　　　　　 mm。

(2)用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是　　　　　 mm。

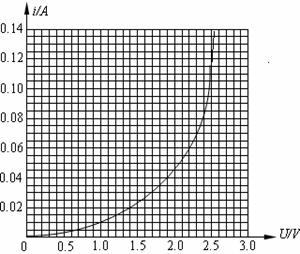

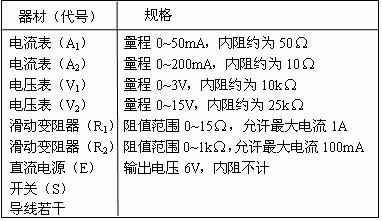

12(12分)某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线(该图在下页)，有同学对其提出质疑，想进一步验证该伏安特性曲线，实验室备有下列器材：

①为提高实验结果的准确程度，电流表应选用　　　　 ；电压表应选用　　　　　 ；滑动变阻器应选用　　 　　　　　　。(以上均填器材代号)

②为达到上述目的，请在虚线框内画出正确的

实验电路原理图，并标明所用器材的代号。

③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？

相同点：　　　　　　　　　　　　　　 ，

不同点：　　　　　　　　　　　　　　 。

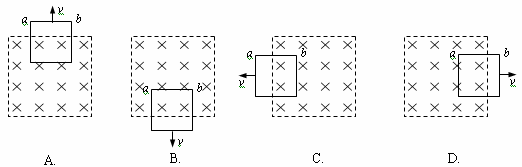

10. 粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是　　　　　 (　 )

第II卷(非选择题　 共60分)

注意：请将本部分试题答案填写在答题纸上，否则不得分

9. 如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。线段ab、bc和cd的长度均为L，且∠abc=∠bcd=135⁰。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力

A．方向沿纸面向上，大小为

B．方向沿纸面向上，大小为

C．方向沿纸面向下，大小为

D．方向沿纸面向下，大小为

8.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示.在0-T/2时间内，直导线中电流向上，则在T/2-T时间内，线框中感应电流的方向与所受安培力情况是(　 )

A.感应电流方向为顺时针，线框受安培力的合力方向向左

C.感应电流方向为顺时针，线框受安培力的合力方向向右

D.感应电流方向为逆时针，线框受安培力的合力方向向左

7．如图所示电路中，自感系数较大的线圈L(直流电阻不计)，下列操作中能使电容器C的A板带正电的是(　 　)

A. S闭合的瞬间　　　　 B. S断开的瞬间

C. S闭合，电路稳定后　 D. S闭合，向左移动变阻器触头

6、如图所示，理想变压器的原、副线圈匝数比为1:5，原线圈两端的交变电压为 氖泡在两端电压达到100V时开始发光，下列说法中正确的有

　 A．开关接通后，氖泡的发光频率为100Hz

　 B．开关接通后，电压表的示数为100 V

　 C．开关断开后，电压表的示数变大

　 D．开关断开后，变压器的输出功率不变

5、如图所示，在垂直纸面向里的匀强磁场中，有a、b两个电子从同一处沿垂直磁感线方向开始运动，a的初速度为v，b的初速度为2v．则(　　　 )(不计电子重力)

A．a先回到出发点 　　　 B．b先回到出发点

C．a、b同时回到出发点　　 　D．a、b不能回到出发点

4、如图所示，光滑的U型金属框固定在水平面上，框中串接一电阻R，在I、Ⅱ两区域内分别存在磁感强度大小相等方向相反的竖直磁场．置于U型金属框上的金属杆ab，受水平恒定外力作用．当在I 区域内向右匀速运动时，通过电阻R的电流强度为I；当金属杆ab运动到Ⅱ区域时(　　 )　　

A．将作减速运动

B．在Ⅱ区域运动时受到的安培力比在I 区域运动时受到的安培力大

C．通过R的电流与在I区域时通过R的电流方向相同

D．受到的磁场力与在I 区域时受到的磁场力的方向相同

3．如图(1)所示，电压表V₁、V₂串联接入电路中时，示数分别为6V和4V，当只有电压表V₂接入电路中时，如图示(2)所示，示数为9V，电源的电动势为　　　　　　　　　

A. 9.8V　　 B.10V　　

C.10.8V　　 D.11.2V
