8.(8分)如图1-32-10所示为一测定角度的传感器，当彼此绝缘的金属板构成的动片与定片之间的角度发生变化时，试析传感器是如何将它的这种变化转化为电学量的.

图1-32-10　　　　　　　 图1-32-11

7.(10分)(2000年天津高考试题)图1-32-6为示波器面板，图1-32-7为一信号源.　

图1-32-6　　　　　　　 图1-32-7

(1)若要观测此信号源发出的正弦交流信号的波形(正弦交流信号的电流i随时间t做周期性变化的图象如图1-32-9所示)，应将信号源的a端与示波器面板上的_______接线柱相连,b端与_______接线柱相连.　

(2)若示波器所显示的输入波形如图1-32-8所示，要将波形上移，应调节面板上的_______旋钮；要使此波形横向展宽，应调节_______旋钮；要使屏上能显示3个完整的波形，应调节_______旋钮.　

图1-32-8　　　　　　　 图1-32-9

6.(8分)黑箱上有三个接线柱A、B、C(如图所示)；已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下：

图1-32-5

①用直流电压档测量，A、B、C三点间均无电压　

②用欧姆档测量，A、C间正、反接阻值不变　

③用欧姆档测量，黑表笔接A点，红表笔接B点，有阻值；反接阻值较大　

④用欧姆档测量，黑表笔接C点，红表笔接B点，有阻值，阻值比第②步测得的大；反接阻值很大.　

画出箱内两个元件的接法.

5.(8分)在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6 V 3 W”，其他供选择的器材有：　

电压表V₁(量程6 V，内阻20 kΩ)　

电流表A₁(量程3 A，内阻0.2 Ω)　

电流表A₂(量程0.6 A,内阻1 Ω)　

变阻器R₁(0~1000 Ω，0.5 A)　

变阻器R₂(0~20 Ω，2A)　

学生电源E(6 V~8 V)　

开关S及导线若干　

实验中要求在电压表0~6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则在上述器材中，电流表应选_______，变阻器应选_______.

在右边方框中画出此实验的原理图.

4.(6分)如图1-32-4所示，在测定电流表的内阻的实验中要进行的步骤有：　

图1-32-4

A.合上S₁.　

B.合上S₂.　

C.将R₁的阻值调到最大　

D.调节R₁的阻值，使电流表指针偏转到满刻度　

E.调节R₂的阻值，使电流表的指针偏到满刻度的一半　

F.记下R₂的阻值　

把以上步骤合理顺序填在以下横线空白处___________.

3.如图1-32-3所示，在研究电源的内、外电压的实验装置中，玻璃容器盛有稀硫酸，稀硫酸中插入石墨棒M、锌棒N作为电源的两极，A、B是位于两极内侧的探针，电压表V₁、V₂分别接在电源的两极和探针上，下列说法中正确的是　

图1-32-3

A.M极为电源正极，电压表V₂的正接线柱应与探针B相连　

B.当滑动变阻器滑动触头向左移动时，电压表V₁、V₂的示数均减小　

C.当滑动变阻器滑动触头向右向左移动时，电源的功率不变，滑动变阻器消耗的电功率一定减小　

D.无论滑动变阻器滑动触头向右或向左移，滑动变阻器上通过相同的电量时，电源释放的化学能相等　

2.如图1-32-2所示，三个电压表用满度电流相同的电流表改装而成，已知电压表V₁的示数为8 V，电压表V₃的示数为5 V，则关于电压表V₂的示数，下列判断中正确的是　

图1-32-2

A.电压表V₂的示数必为3 V　

B.电压表V₂的示数必为5 V　

C.若三个电压表量程相同，则电压表V₂的示数必为3 V　

D.即使三个电压表量程相同，电压表V₂的示数也可能不等于3 V　

1.一电压表由电流表G与电阻R串联而成，如图1-32-1所示.若在使用中发现此电压表的计数总比准确值稍小一些，采用下列哪种措施可能加以改进　

A.在R上串联一个比R小得多的电阻　

B.在R上串联一个比R大得多的电阻　

C.在R上并联一个比R小得多的电阻　

D.在R上并联一个比R大得多的电阻

15．(17分)如图所示，在y≤的空间有垂直纸面向里的匀强磁场，磁感应强度B=，在y≤0空间同时存在沿y轴负方向的匀强电场，电场强度E=．一个质量m=kg、带电量g=十3．2×C的带电粒子以初速度v。=2×m／s从y轴上的P点(纵坐标为m)出发，沿着一y方向进入区域I．粒子重力不计，粒子在整个运动过程中始终没有穿出电磁场区域．

(1)求带电粒子第一次穿越X轴时的横坐标x；

(2)请结合运动合成和分解的知识，求出带电粒子在区域Ⅱ中到达最低点的纵坐标y

(3)求带电粒子从进入区域I开始到第二次穿越x轴时经过的时间t

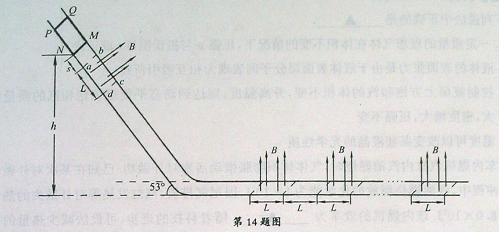

14.(16分)如图所示，两条光滑的绝缘导轨，导轨的水平部分与倾斜部分平滑连接．两导轨间距为L=0.5m．导轨的倾斜部分与水平面成角．其中有一段匀强磁场区域，磁场方向垂直于斜面向上．导轨的水平部分有段相同的匀强磁场区域．磁场方向竖直向上，所有磁场的磁感虚强度大小均为B=1T．磁场沿导轨的长度均为L=0.5m。磁场左、右两侧边界均与导轨垂直．导轨的水平部分中相邻磁场区域的间距也为L。现有一质量为，电阻为，边长也为L的正方形金属框，从倾斜导轨上由静止释放，释放时边离水平导轨的高度，金属框滑进磁场时恰好作匀速运动，此后，金属框从导轨的倾斜部分滑上水平部分并最终停停止．取重力加速度g=10，sin53°=0.8，cos53°=0.6．求：

(1)金属框刚释放时MN边与ab的距离s；

(2)金属框能穿过导轨的水平部分中几段磁场区域；

(3)整个过程中金属框内产生的电热．
