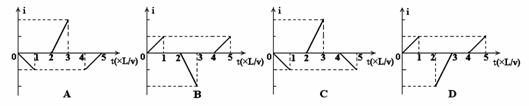

21．如图所示，在PQ、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面．一直角三角形闭合导线框abc位于纸面内，框的ab边与bc边互相垂直．导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速穿过两个磁场区域，速度方向与bc边平行，并垂直于磁场边界．以逆时针方向为线框中电流i的正方向，以下四个i－t关系示意图中正确的是：

第Ⅱ卷(非选择题　共174分)

20．如图所示，在一个匀强电场(图中未画出)中有一个四边形ABCD，其中，M为AD的中点，N为BC的中点．一个带正电的粒子从A点移动到B点，电场力做功为W_AB＝2.0×10^－9J；将该粒子从D点移动到C点，电场力做功为W_DC＝4.0×l0^－9J.则以下分析正确的是：

A．若粒子的电量为2×10^－9C，则U_BA＝1V

B．若将该粒子从M点移动到N点，电场力做功为W_MN＝3.0×10^－9J

C．若A、B之间的距离为lcm，粒子的电量为2×10^－7C，该电场的场强一定是E＝1V/m

D．N点的电势可能比M点的电势高

19．如图所示，AB为斜面，BC为水平面，从A点以水平初速度v向右抛出一小球，其落点与A的水平距离为s₁，从A点以水平初速度2v向右抛出一小球，其落点与A的水平距离为s₂，不计空气阻力，s₁∶s₂可能为

A．1∶2　 B．1∶3　 C．1∶4　 D．1∶5

18．已知太阳光从太阳射到地球需要500s，地球半径约为6.4×10⁶m，地球公转角速度约为2×10^－7rad/s，根据上述数据以及日常天文知识，可以估算太阳的质量与地球质量之比约为：

A．3.3×10³　 B．3.3×10⁵　 C．9.7×10⁷　 D．9.7×10⁹

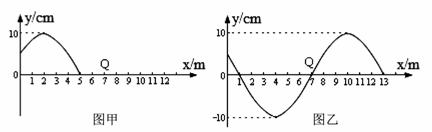

17．如图甲是一列沿x轴正方向传播的简谐横波在t＝0时刻的图象，此刻x＝5m的质元刚开始振动。如图乙是该波在t＝0.2s时刻的波的图象，已知这段时间内x＝7m的质元Q有两次到达波峰的经历，则该波：

A．该波的波速为100m/s　

B．图乙时刻Q点的振动方向沿y正方向

C．波源开始振动方向沿y负方向　

D．从t＝0开始，经0.05s，Q的路程为10cm

16．如图所示，设有一分子位于图中的坐标原点O处不动，另一分子则位于正x轴上不同位置处。图中纵坐标表示这两个分子间

分子力的大小，两条曲线分别表示斥力或引力的大小随两分子间距离变化的关系，e为两曲线的交点，则：

A．ab线表示引力，cd线表示斥力，e点的横坐标约为10^－10m

B．ab线表示斥力，cd线表示引力，e点的横坐标约为10^－15m

C．另一分子从A向C运动过程中，它将一直加速运动

D．另一分子从A向C运动过程中，分子势能逐渐减小

15．如图所示，两平行细光束a、b从空气中垂直射入直角玻璃三棱镜的AB面，对应的折射光线为a′、b′，且a′、b′有发散的趋势，则下列说法正确的是：

A．b光束在棱镜中传播速度较大

B．若a′光为黄光，则b′光可能为红光

C．在相同的条件下做双缝干涉实验，b光束得到的干涉条纹间的距离较大

D．若改变光线a、b在AB界面上的入射角，则光在AB界面上一定不能发生全反射，在AC界面上可能发生全反射。

14．若一群处于第5能级的氢原子向低能级跃迁时辐射的光子中，有5种频率的光子能使某金属发生光电效应，则氢原子从第3能级向低能级跃迁时，辐射的光子中，有几种光照射到该金属上时能产生光电效应？

A．0　 B．1　 C．2　 D．3

13．将4mol金属Al全部转化为Al(OH)₃，共计消耗HCl a mol，NaOH b mol，则a+b的最小值为

A．4mol　 B．6mol　 C．8mol　 D．16mol

12．某学生设计了如下图所示的方法对A盐溶液进行鉴定：

由此分析，下列结论中不正确的是

A. A中一定有Fe3+　 B. C中一定有Fe³⁺

C. A可能为Fe₂(SO₄)₃　 D. B一定为BaSO₄
