13．(8分)如图所示，光滑圆弧轨道与光滑斜面在B点平滑连接，圆弧半径为R=0．4 m，一半径很小、质量为m=0．2 kg的小球从光滑斜面上A点由静止释放，恰好能通过圆弧轨道最高点D，g取10 m／s²．求：

　 (1)小球最初离最低点C的高度；

　 (2)小球运动到C点时对轨道的压力大小F_N。

12．热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4-5 热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：

　　　　 A．电流表A₁，量程0．6 A，内阻约1 　　　　　　　　　　　　　　　　　　　　

　　　　 B．电流表A₂，量程3 A，内阻约2

　　　　 C．电压表V₁，量程15 V，内阻约15 k

　　　　 D．电压表V₂，量程3 V，内阻约5 k

　　　　 E．滑动变阻器R₁(0-100)

　　　　 F．滑视变阻器R₂(0-20)

　　　　 G．电源E(3 V、内阻可忽略)

　　　　 H．盛有热水的热水杯(图中未画出)

　　　　 I．开关、导线若干

　 (1)实验中应选用的电流表为　　　 (填“A₁”或“A₂”)，应选用的电压表为　　　 (填

“V₁”或“V₂”)，应选用的滑动变阻器为　　　 (填“R₁”或“R₂”)

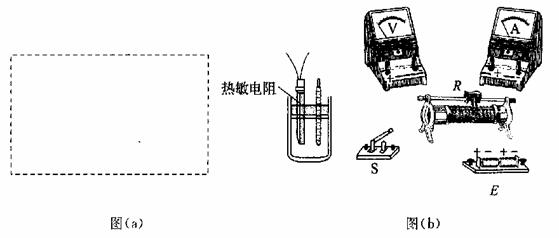

　 (2)在图(a)的方框中画出实验电路原理图，要求测量误差尽可能小．

　 (3)根据电路原理图，在图(b)的实物图上连线．

11．某学生用打点计时器研究小车的匀变速直线运动．他将打点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸带．他在纸带上便于测量的地方选取第一个计时点，在这点下标明A，第六个点下标明B，第十一个点下标明C，第十六个点下标明D，第二十一个点下标明E．测量时发现B点已模糊不清，于是他测得AC长为14．76 cm、CD长为11．25 cm，DE长为13．83 cm，则打(：点时小车的瞬时速度大小为　　 m／s．(保留三位有效数字)　　

10．如图所示，质量为M的斜劈形物体放在水平地面上，质量为m的粗糙物块以某一初速度沿劈的粗糙斜面向上滑，至速度为零后又加速返回，而物体M始终保持静止，则在物块m上、下滑动的整个过程中　　　　　　　　　　 (　　 )

　　　　 A．地面对物体M的摩擦力先向左后向右

　　　　 B．地面对物体M的摩擦力方向没有改变

　　　　 C．地面对物体M的支持力总小于

　　　　 D．地面对物体M的摩擦力大小不同

第Ⅱ卷(非选择题共60分)

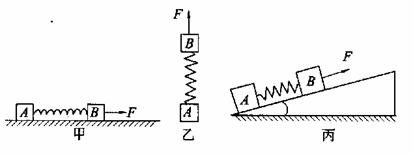

9．质量分别为和的物块A、B用轻弹簧相连，设两物块与接触面间的动摩擦因数都相同。当用水平力F作用于B上且两物块在粗糙的水平面上，共同向右加速运动时，弹簧的伸长量为，如图甲所示；当用同样大小的力F竖直共叼加速提升两物块时，弹簧的伸长量为，如图乙所示；当用同样大小的力F沿固定斜面向上拉两物块使之共同加速运动时，弹簧的伸长量为，如图丙所示则等于　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．1：1：1 　　　　　　　　 B．1：2：3　　　　　　　　　 C．1：2：1　　　　　　　　　 D．无法确定

8．如图所示，四个电表均为理想电表，当滑动变

阻器滑动触头P向左端移动时，下面说法中

正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．伏特表V₁的渎数减小，安培表A₁的读数增大

　　　　 B．伏特表V₁的读数增大，安培表A₁的读数减小

　　　　 C．伏特表V₂的读数减小，安培表A₂的读数增大

　　　　 D．伏特表V₂的读数增大，安培表A₂的读数减小

7．为了减少输电线路中电力损失，发电厂发出的电通常是经过升压

变电站升压后通过远距离输送，再经过降压变电站将高压变为低

压．某降压变电站将电压的交流电

降为220 V供居民小区用电，则变电站变压器　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．原、副线圈匝数比为50：l

　　　　 B．副线圈中电流的频率是50 Hz

　　　　 C．原线圈的导线比副线圈的要粗

　　　　 D．输入原线圈的电流等于居民小区各用电器

电流的总和

6．如图所示，跳水运动员最后踏板的过程可以简化为下述模型：运动员从高处落到处于自然状态的跳板(A位置)上，随跳板一同向下运动到最低点(B位置)，对于运动员从开始与跳板接触到运动至最低点的过程，下列说法中正确的是　　 　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．运动员到达最低点时，其所受外力的合力为零

　　　　 B．在这个过程中，运动员的动能一直在减小

　　　　 C．在这个过程中，跳板的弹性势能一直在增加　　

　　　　 D．在这个过程中，运动员所受重力对他做的功小于跳板的作

用力对他做的功

5．美国太空总署(NASA)为探测月球是否存在水分，于2009年10月9日利用一支火箭和一颗卫星连续撞击月球．据天文学家测量，月球的半径约为l 800 km,月球表面的重力加速度约为地球表面重力加速度的1／6，月球表面在阳光照射下的温度可达127℃ ，而此时水蒸气分子的平均速率达2 km／s，下列说法正确的是　　　　　 (　　 )

　　　　 A．卫星撞月前应先在原绕月轨道上减速

　　　　 B．卫星撞月前应先在原绕月轨道上加速

　　　　 C．由于月球的第一宇宙速度大于2 km／s，

所以月球表面町能有水

　　　　 D．由于月球的第一宇宙速度小于2 km／s，

所以月球表面在阳光照身下不可能有水

4．一带电粒子在电场中仅在电场力作用下，从A点运动到B点，速度随时间变化的图象如图所示，分别是带电粒子到达A、B两点时对应的时刻，则下列说法中正确的有

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．A处的场强一定大于B处的场强

　　　　 B．A处的电势一定高于B处的电势

　　　　 C．电荷在A处的电势能一定小于在B处的

电势能

　　　　 D．电荷在A到B过程中．电场力一定对电

荷做正功
