22、(10分)利用图示装置可以测定油漆喷枪喷射油漆雾滴的速度。

(1) 将直径D = 40cm的纸带环，安放在一个可以匀速转动的转台上，纸带上有一狭缝A，A的正对面有一条标志线。油漆喷枪放在开有狭缝B的纸盒里。转台以角速度稳定转动后，开始喷漆。仅当狭缝A和B正对平行时，雾滴才能在纸带内侧留下痕迹。改变喷射速度重复实验，在纸带上留下了一系列的痕迹 a、b、c、d。将纸带取下放在刻度尺下(如下图)。

已知，则：速度最大的雾滴所留的痕迹应为　　 点，该点离标志线的距离为　　　　 cm，该喷枪喷出的雾滴的最大速度为　　　　　 m/s，若考虑空气阻力的影响，该测量值　 　　　真实值(选填“大于”“小于”或“等于”)。

(2) 若将喷枪和开有狭缝的纸盒置于转台上(如右图)。喷枪固定于转轴上不随台转动，而纸盒随转台转动，且使狭缝A和狭缝B始终正对。开动转台，转台以角速度稳定转动。改变喷射速度，重复实验四次。(已知 )则：

A．喷枪喷出液滴一定不会从狭缝A射出

B．喷枪喷出液滴可能会从狭缝A射出

C．只要时间足够长，纸带上将到处留下液滴的痕迹

D．速度越快的液滴在纸带上留下的痕迹离狭缝A越远

21、如图所示为静止在光滑水平面上的质量为M的小车，小车上AB部分是半径为R的四分之一光滑圆弧，BC部分是粗糙的平面. 今把质量为m的小物块从A点静止释放，m与BC分部间的动摩擦因数为μ，最终小物块与小车相对静止于B、C之间的D点，则下列说法错误的是　

　　 A．m运动到车上B点时，车向左运动距离为　　　　　　　

　　 B．整个过程车与物块组成的系统动量守恒

　　 C．其他量不变，R越大，BD距离越大

　　 D．其他量不变，M越大，BD距离越大

第Ⅱ卷

第Ⅱ卷共13题，共174分。

20、真空中相距为3a的两个点电荷M、N，分别固定于x轴上x₁=0 和x₂=3a的两点上，在它们连线上各点场强随x变化关系如图所示，以下判断中正确的是　

A．点电荷M、N一定为同种电荷

B．点电荷M、N一定为异种电荷

C．点电荷M、N所带电荷量的绝对值之比为4:1

D．x=2a处的电势一定为零

19、双缝干涉实验装置如图所示，绿光通过单缝S后，投射到具有双缝的挡板上，双缝S₁和S₂与单缝的距离相等，光通过双缝后在与双缝平行的屏上形成干涉条纹。屏上O点距双缝S₁和S₂的距离相等，P点是距O点最近的第一条亮条纹。如果将入射的单色光换成红光或蓝光，讨论屏上O点及其上方的干涉条纹的情况是

　　 A．O点处是红光的亮条纹

　　 B．O点处不是蓝光的亮条纹

　 　C．红光距O点最近的第一条亮条纹在P点的上方

　　 D．蓝光距O点最近的第一条亮条纹在P点的上方

18、如图所示为一弹簧振子作简谐运动的振动图象，根据图象可以判断

　　 A．t₁时刻和t₂时刻振子位移大小相等，方向相同，且(t₁-t₂)一定等于T/2；

　　 B．t₂时刻和t₃时刻速度大小相等、方向相反；

C．t₁时刻和t₃时刻弹簧的长度相等;

D．t₂时刻和t₄时刻加速度大小相等、方向相反。

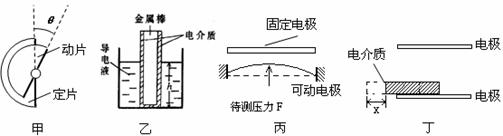

17、传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理(如电压、电流、电量等)一种元件。图所示中的甲、乙、丙、丁是四种常见的电容式传感器，下列说法正确的是

　　 A．甲图中两极间的电压不变，若电量增加，可判断出θ变大

　　 B．乙图中两极间的电压不变，若电量减少，可判断出h变小

　　 C．丙图中两极间的电压不变，若有电流流向传感器的正极，则F变大

　　 D．丁图中两极间的电压不变，若有电流流向传感器的负极，则x变大

16、如图所示，带有活塞的气缸中封闭一定质量的理想气体(不考虑分子势能)。将一个热敏电阻(阻

值随温度升高而减小)置于气缸中，热敏电阻与

气缸外的欧姆表连接，气缸和活塞均具有良好的

绝热性能，气缸和活塞间摩擦不计。则

　　 A．若发现欧姆表示数变大，则气缸内气体压强一定减小

　　 B．若发现欧姆表示数变小，则气缸内气体温度一定升高

　　 C．若拉动活塞使气缸内气体体积增大，则欧姆表示数将变小

　　 D．若拉动活塞使气缸内气体体积增大时，则需加一定的力，这说明气体分子间有引力

15、 已知玻璃的折射率为1.5,水晶的折射率是1.55, 光线从空气分别垂直射入玻璃砖和水晶砖，通过它们所用的时间相同，若玻璃砖厚度是3.1cm,则水晶砖厚度为:

　　 A. 3.2cm　　　 B. 3.4cm　　　 C. 3.0cm 　　　D. 2.8cm

14、如图所示，由天然放射性元素钋(Po)放出的射线χ₁，轰击铍()时会产生粒子流χ₂，用粒子流χ₂轰击石蜡时会打出粒子流χ₃，经研究知道

A、χ₁为α粒子，χ₂为质子

B、χ₁为α粒子，χ₃为质子

C、χ₂为质子，χ₃为中子

D、χ₂为质子，χ₃为光子

13. 下列实验操作会引起测定结果偏高的是

A．测定硫酸铜晶体结晶水含量的实验中，晶体加热完全失去结晶水后，将盛试样的坩埚放在实验桌上冷却

B．中和滴定用的锥形瓶加入待测液后，再加少量蒸馏水稀释

C．为了测定一包白色粉末的质量，将药品放在右盘，砝码放在左盘，并移动游码使之平衡

D．配制物质的量浓度的溶液，定容时俯视刻度线
