23.(12分)某同学准备用500mA的电流表改装成一块量程为2.0V的电压表。他为了能够更精确地测量电流表的内电阻，设计了如图所示的实验电路，图中各元件及仪表的参数如下：

A. 电流表G₁(量程1.0mA，内电阻约100W)

B. 电流表G₂ (量程500mA，内电阻约200W)

电池组E(电动势为3.0V，内电阻未知)

D. 滑线变阻器R(0-25W)

E. 四旋钮电阻箱R₁(总阻值9 999W)

F. 保护电阻R₂ (阻值约100W)

G. 开关S₁，单刀双掷开关S₂

(1) 实验中该同学先合上开关S_l，再将开关S₂与a相连，调节滑线变阻器R，当电流表G₂有某一合理的示数时，记下电流表G₁的示数I；然后将开关S₂与b相连，保持_____不变，调节_______，使电流表G_l的示数仍为I时，读取电阻箱读数r。

(2) 由上述测量过程可知，电流表G₂内电阻的测量值r_g＝________。

(3) 若该同学通过测量得到电流表G₂的内电阻值为190W，他必须将一个_______kW的电阻与电流表G₂串联，才能改装为一块量程为2.0V的电压表。

(4) 在实物图中连线。

22.(1)(6分)某实验小组利用如图(甲)所示的实验装置来探究滑块做直线运动的快慢问题. 滑块上的左右端各有一个完全一样的遮光板. 若光线被遮光板遮挡，光电传感器会输出高电压. 滑块在细线的牵引下向左做直线运动，遮光板1、2分别经过光电传感器时，通过计算机可以得到如图(乙)所示的电压随时间变化的图像.

(1)将滑块(不挂钩码)置于气垫导轨上，接通气源并轻推滑块. 若气垫导轨处于水平状态，则图(乙)中的t₁、t₂、t₃、t₄应满足　　　 　关系.

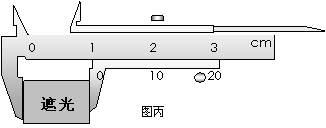

(2)如图(丙)所示，用游标卡尺测量遮光板的宽度d=　　　 mm.　 挂上钩码后，将滑块由如图(甲)所示位置释放，通过光电传感器和计算机得到的图像如图(乙)所示，若t₁、t₂、t₃、t₄和d已知，则遮光板1在经过光电传感器过程中的平均速度为　　　 . (用已知量的字母表示)

21. 如图a所示在光滑水平面上用恒力F拉质量m的单匝均匀正方形铜线框，边长为a，在1位置以速度v₀进入磁感应强度为B的匀强磁场并开始计时t=0，若磁场的宽度为b(b>3a)，在3t₀时刻线框到达2位置速度又为v₀并开始离开匀强磁场。此过程中v-t图象如图b所示，则

A. t=0时，线框右侧边MN的两端电压为Bav₀

B. 在t₀时刻线框的速度为v₀－2F t₀/m

线框完全离开磁场的瞬间位置3速度一定比t₀时刻线框的速度大

D. 线框从1位置进入磁场到完全离开磁场位置3过程中，线框中产生的电热为2Fb

19. 如图所示为两列简谐横波沿同一绳传播在时刻的 波形图，已知甲波向左传，乙波向右传。请根据图中信息判断以下正确的说法是

_A. 由于两波振幅不等，故两列波相遇时不会发生干涉现象；

_B. 两列波同时传到坐标原点；

处的质点开始振动时的方向向轴的负方向；

_D. 两列波相遇时会发生干涉且处为振动加强的点；

　 20. 如图所示，两物块A、B套在水平粗糙的CD杆上，并用不可伸长的轻绳连接，整个装置能绕过CD中点的轴OO'转动，已知两物块质量相等，杆CD对物块A、B的最大静摩擦力大小相等，开始时绳子处于自然长度(绳子恰好伸直但无弹力)，物块A到OO'轴的距离为物块B到OO'轴距离的两倍，现让该装置从静止开始转动，使转速逐渐增大，在从绳子处于自然长度到两物块A、B即将滑动的过程中，下列说法正确的是

A. B受到的静摩擦力一直增大

B. B受到的静摩擦力是先增大后减小

A受到的静摩擦力是先增大后减小

D. A受到的合外力一直在增大

18. 如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致使灯泡A比原来亮一些，B比原来暗一些，则断路的电阻是

A. R₁　　　　　 B. R₂　　　　 R₃　　　　　 D. R₄

17. 如图所示，a、b两束不同频率的单色光以45°的入射角射到玻璃砖的上表面上，入射点分别为A、B。直线OO΄垂直玻璃砖与玻璃砖上表面相交于E点。A、B到E的距离相

等。a、b两束光与直线OO΄在同一平面内(图中纸面内)。经过玻璃砖后，a、b两束光相交于图中的P点。则下列判断中正确的是

　 A. 在真空中，a光的传播速度大于b光的传播速度

B. 在玻璃中，a光的传播速度小于b光的传播速度

同时增大入射角，则b光的出射光线先消失

D. 对同一双缝干涉装置，a光的干涉条纹比b光的干涉条纹宽

16. 美国太空总署(NASA)为探测月球是否存在水分，于2009年10月9日利用一支火箭和一颗卫星连续撞击月球. 据天文学家测量，月球的半径约为l 800 km,月球表面的重力加速度约为地球表面重力加速度的1／6，月球表面在阳光照射下的温度可达127℃ ，而此时水蒸气分子的平均速率达2 km／s，下列说法正确的是

A. 卫星撞月前应先在原绕月轨道上减速

B. 卫星撞月前应先在原绕月轨道上加速

由于月球的第一宇宙速度大于2 km／s，所以月球表面可能有水

D. 由于月球的第一宇宙速度小于2 km／s，所以月球表面在阳光照射下不可能有水

15. 如图所示，在固定的真空容器A内部固定着一个绝热气缸B，用质量为m的绝热活塞P将一部分理想气体封闭在气缸内。撤去销子K，不计摩擦阻力，活塞将向右运动。该过程

A. 活塞做匀加速运动，缸内气体温度不变

B. 活塞做匀加速运动，缸内气体温度降低

活塞做变加速运动，缸内气体温度降低

D. 活塞做变加速运动，缸内气体温度不变

14. 三个原子核X、Y、Z，X核放出一个正电子后变为Y核，Y核与质子发生核反应后生成Z核并放出一个氦核，则下面说法正确的是

A. X核比Z核多一个质子　　　　　　　　　　　　　　　 B. X核比Z核少一个中子

X核与Z核的总电荷是Y核电荷的3倍　　　 D. X核的质量数比Z核质量数大3
