25．(2分)如图所示，“神舟七号”载人飞船完成各项任务后，在返回的过程中，返回舱进入大气层将通过一段黑障区，这一段时间飞船将“烧成”一个大火球，而飞船内的宇航员和设备则安然无恙，下列说法正确的是　　　　　　　 (　　 )

　　 A．飞船“燃烧”是由于高速运动的飞船与空气摩擦内能转化为机械能

　　 B．飞船“燃烧”是由于高速运动的飞船与空气摩擦机械能转化为内能

　　 C．飞船“燃烧”是航天员为了消除太空细菌采取的高温消毒措施

　　 D．飞船外壳上的烧蚀层先熔化后汽化，从而放出了大量的热量保

　　　 护了飞船

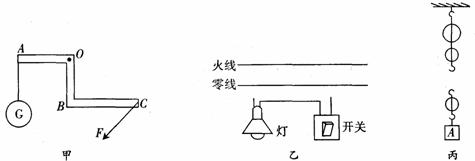

24．(6分)按照题目要求作图：

　　 (1)如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．

(2)如图乙所示，用笔画线代替导线将电灯和开关接到电路中．

(3)在图丙中用一个动滑轮和两个定滑轮组成的滑轮组提升重物A，要求作用在绳自由端的拉力方向向下，有三段绳子承担物重，请在图中画出绳的绕法．

23．如图所示，电源电压恒定．小灯泡L标有“3V　 0．6W”字样，

R为定值电阻，闭合S，断开S₁，小灯泡正常发光；若再闭合S₁，

发现电流表示数变化0．3A，则R的阻值为_____，此时灯泡

　　 L和电阻R消耗的功率之比是_________．

22．某导体电阻为20，若通过该导体的电流为0．3A，该导体两端的电压为_______V．当该导体两端电压为3V时，该导体电阻为________．

21．如图所示的电路中，灯L标有“3V　 0．9W”，滑动变阻器R上标

　　 有“20 1A”的字样，电压表量程为0-3V，则灯L正常工作时

　　 的电流为________A．若电源电压为4．5V，为了保证电路中各元

　　 件安全工作，滑动变阻器连入电路中的最小阻值为________．

20．在解决物理问题的过程中，我们常常会用到一些隐含条件．

　　 (1)将用电器接到家庭电路中，其隐含条件：家庭电路的电压为__________；

　　 (2)在1标准大气压下，把水烧开，其隐含条件：开水的温度为_________；

　　 (3)给遥控器换上两节新的干电池，其隐含条件：电源电压为_________．

19．小娟在探究“电阻中的电流跟两端电压的关系”时，将记录的实

　　 验数据绘制成如图所示的U-I图线．由图可得甲的电阻为

　　 ______，甲、乙两个电阻串联后总电阻是_______；这两

　　 个电阻串联后接在电压为9V的电源上，电路中的电流为

　　 ______A；这两个电阻并联后接在9V电源上，干路中的电流

　　 为__________A．

18．如图所示，将导体接到电路的A、B之间时，导体与灯泡是

　　 __________联的．如果将不同的导体分别接到A、B之间，闭

　　 合开关，可通过观察、比较_________来判断不同导体电阻

　　 的大小：若两个导体的电阻差异不大，则可以用__________表替

　　 换灯泡，作进一步的判断．

17．汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的_________较大的性质．如果汽车散热器中装有4kg的水，当温升高了10℃时，它吸收了________J的热量．[已知c_水=4．2×10³J／(kg·℃)，不计热量损失]

16．如图所示，是我国选手在第24届世界大学生冬运会女子冰壶

　　 比赛中夺冠的一个场景．比赛时两名队员在冰壶前方“刷冰”，

　　 通过_________的方式改变冰的内能，使表面的冰_________(填物

　　 态变化名称)成薄薄的一层水，这样就能够减小冰壶与冰面之

　　 间的__________，使冰壶按照运动员预计的运动快慢和方向运动．
