5．(17分)某同学准备测定一只电阻的阻值，采用的方法是：

　 (1)(5分)用多用电表进行粗测：多用电表电阻档有3种倍率,分别是×100Ω、×10Ω、×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针转过角度太小(指会在200到500刻度线之间的某个位置)。为了准确地进行测量，请你依次写出接着应该进行的主要操作步骤：

　　 ①______________________________________________________________________，

　　 ②______________________________________________________________________，

　　 ③______________________________________________________________________，

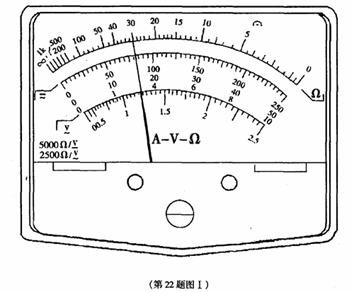

　　 若这时刻度盘上的指针位置如图所示，那么测量结果是______________Ω。

　 (2)(12分)为了更准确地测量这只电阻的阻值，该同学继续用伏安法进行测定。除被测电阻R外，还有如图所示的实验仪器：A．直流电源，电压12V，内阻不计；B．电压表，量程0-3-15V，内阻10kΩ；C．电流表，量程0-0.6-3A，内阻20Ω；D．毫安表，量程5mA，内阻200Ω；E．滑动变阻器，阻值0-50Ω；G．电键一只、导线若干。

在上述仪器中，电压表的量程应选择___________V，电流表应选用(用字母表示)______________，请在方框内画出电路原理图，并用笔画线作为导线，在实物图中将你选用的仪器连接起来。

　 参考答案

4．(17分)

　 (1)如图Ⅰ螺旋测微仪的读数为_______mm。

　 (2)电源的输出功率P跟外电路的电阻R有关，如图Ⅱ是研究它们的关系的实验电路。为了便于进行实验和保护蓄电池，给蓄电池串联了一个定值电阻RO，把它们一起看作电源(图中虚线框内部分)。电源的内电阻就是蓄电池的内电阻和定值电阻RO之和，用r表示。电源的电动势用E表示。不考虑电表对电路的影响。

　　 ①在实物图中按电路图画出连线，组成实验电路。

　　 ②下表中给出了6组电压表和电流表的读数数据，并进行了四组运算，请将另两组数据填上，并根据这些数据，在方格纸中画出P-R关系图线。根据图线可知，电源输出功率的最大值是_________W，此时对应的外电阻是_____________Ω。

I(A)	0.20	0.28	0.36	0.44	0.52	0.60
U(V)	3.00	2.60	2.20	1.40	1.40	1.00
U/I(Ω)		9.3	6.1	4.1	2.7
UI(W)		0.73	0.79	0.79	0.73

3．(本题共18分)I用单摆测重力加速度

(1)实验中，某实验小组成员用米尺测得挂在铁架台上的单摆的摆线长L如图甲所示，

　　 用游标卡尺测得小球直径d如图乙所示，则由图可知：L=　　　 cm；d=　　　 mm。

(2)用秒表测单摆周期时，摆球第一次经最低点到第55次经过最低点时所用的总时间为53.02s，则可得此单摆的周期T=　　　 s。(保留3位有效数字)

(3)用上述测得量的符号表示计算重力加速度的表达式为g=　　　　　 。

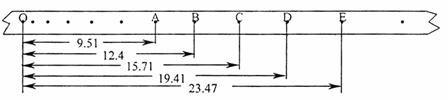

　　　 　II在用重锤下落来验证机械能守恒时，某同学按照正确的操作选得纸带如图。其中

O是起始点，A、B、C、D、E是打点计时器连续打下的5个点，打点频率为50Hz。该

同学用毫米刻度尺测量O到A、B、C、D、E各点的距离，并记录在图中(单位：cm)

　 (1)这五个数据中不符合有效数字读数要求的是　　　　 (填A、B、C、D或E)点读数。

　 (2)该同学用重锤在OC段的运动来验证机械能守恒，OC距离用h来表示，他用

　　　　 计算与C点对应的特体的即时速度，得到动能的增加量，这种做法

　　　　 　　　　　(填对或不对)

　 (3)如O点到某计数点距离用h表示，重力加速度为g，该点对应重锤的瞬时速度为，则实验中要验证的等式为　　　　　　　 。

　 (4)若重锤质量m=2.00×10^-1kg，重力加速度g=9.80m/s²，由图中给出的数据，可得出从O到打下D点，重锤重力势能的减少量为　　　 J，而动能的增加量为

　　　　 　　　　J，(均保留3位有效数字)

2．(本题共18分)

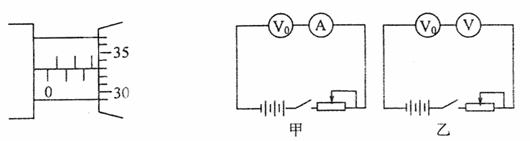

　　　 　 (1)(3分)用螺旋测微器测一根导线直径时，如图所示，则该导线的直径是

　　　 (2)(15分)一个电村表V_o，量程3V，内阻约为1KΩ。为进一步测量V_o的内阻，有甲、乙两个电路可选择。备选器材有：　　　

　　　 电流表A₁，量程3mA；电压表V₁，量程3V，内阻R₁=1.2KΩ

　　　　 电流表A₂，量程0.6A；电压表V₂，量程15V，内阻R₂=5KΩ

滑动变阻器R₃，0-50Ω；滑动变阻器R₄，0-1000Ω；

滑动变阻器R₅，0-3000Ω；电源E，6V电池组，内阻不计；

①若选用甲电路，电流表应选用　　　 ，变阻器应选用　　　　　 。

　 若选用乙电路，电流表应选用　　　 ，变阻器应选用　　　　　 。

②若选用乙电路，V_o和选用表示数为U_o和U，则测得是压表的内阻R_o=　　　　　 (用U_o、U 、R₁、R₂、等字母表示)。改变变阻器阻值，多测几次

取平均值，可减小　　　　　 误差(填系统或偶然)。

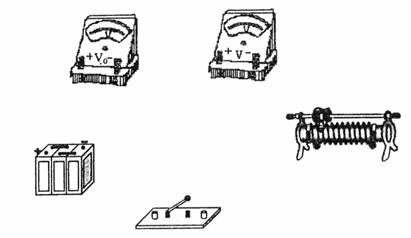

③按乙电路图，将实物画线连成实验电路，要求闭合电键前滑动变阻器位置正确。

1．(本题共18分)

　 I．(8分)(1)某学生用电流表和电

　　　 压表测一节常用的干电池的电动势

　　　 和内阻时，所用滑动变阻器的阻值

　　　 范围0~20欧，连接电路的实物图

　　　 如下，则该学生接线中错误的和

　　　 不规范的做法是　　　 (　　 )

　　　 A．滑动变阻器不起变阻作用

　　　 B．电流表接线有错

　 　　　 C．电压表量程选用不当

　　　 D．电压表接线有错。

　 (2)根据实验记录的数据画出了U-1图象，

　　　　 正确的结论是　　 (　　 )

　　　 A．待测电源的电动势为3.0伏

　　　 B．电源短路电流为0.60安

　　　 C．计算出的电源内阻为5.0欧

　　　 D．计算出的电源内阻为1.0欧

　 II．(10分)请用一个电压表，一个电阻箱，一个电键及导线等，根据闭和电路欧姆定律测出一节旧的干电池的电动势和内阻：

　　　 (1)画出实验电路图：

(2)实验过程中，电压表读数为0.90 v，电阻箱电阻为45Ω；再将电阻箱拨到如图所

　　　　　　　　 示 　　　　　　　　Ω时，电压表示数为1.10 v。

(3)根据以上数据，可算出该节干电池的电动势为 　　　　v，内阻为 　　　　　Ω。

(保留两位有效数字)
