[必做题]

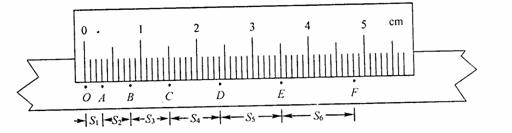

10．(8分)在“研究匀变速直线运动规律”的实验中得到一条纸带，如图所示O、A、B、C、D、E、F是纸带上的七个计数点，每相邻两个计数间有四个点没有画出，用S₁、S₂、S₃、S₄、S₅、S₆表示相邻两个计数点间的距离，在纸带的下方用毫米刻度尺测量计数点间的距离，已知打点计时器电源频率为50Hz，那么，B、C两点间距S₃=　　　 cm；打C点计时对应的速度大小是　　　　 m/s；计算重物加速度的表达式是a=　　　　 (相邻两计数的时间间隔用T表示)，数值是　　 (上述计算结果均保留三位有效数字)

9．如图所示，物体A和B的质量均为m，它们通过一劲度系数为k的轻弹簧相连，开始时B放在地面上，A、B都处于静止状态。现用手通过细绳缓慢地将A向上提升距离L₁时，B刚要离开地面，此过程手做功为W₁若将A加速向上提起，A上升的距离为L₂时，B刚要离开地面，此过程手做功W₂。假设弹簧一直处于弹性限度内，则　　 (　　 )

　　　　 A．

　　　　 B．

　　　　 C．

　　　　 D．

8．如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有电荷-Q，且CO=OD，。下列判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．O点电场强度为零

　　　　 B．D点电场强度为零

　　　　 C．若将点电荷-q从O移向C的过程中，则电势能增大

　　　　 D．若将点电荷+q从O移向C的过程中，则电势能增大

7．如图所示的直角三角板紧贴在固定的刻度尺上方，现假使三角板沿刻度尺水平向右匀速运动的同时，一支钢笔从三角板直角边的最下端，由静止开始沿此边向上做匀加速直线运动，下列关于铅笔尖的运动及其留下的痕迹的判断中正确的有 (　　 )

　　　　 A．笔尖留下的痕迹是一条抛物线

　　　　 B．笔尖留下的痕迹是一条倾斜的直线

　　　　 C．在运动过程中，笔尖运动的速度方向始终保持不变

　　　　 D．在运动过程中，笔尖运动的加速度方向始终保持不变

6．如图所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为　　　　　　　　　　　　　　　　　　　 则　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．电压表的示数为

　　　　 B．在滑动变阻器触头P向上移动的过程中，电流表A₂的示数变小

　　　　 C．在滑动变阻器触头P向上移动的过程中，电流表A₁的示数变大

　　　　 D．在滑动变阻器触头P向上移动的过程中，理想变压器的输入功率变小

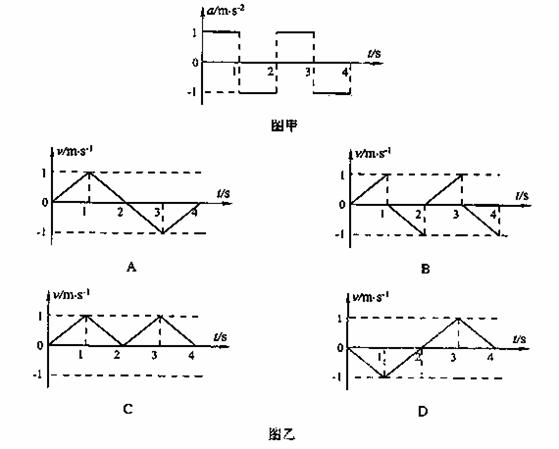

5．一物体由静止开始沿直线运动，其加速度随时间变化规律如图甲所示，取开始运动方向为正方向，则图乙中物体运动的v-t图象，正确的是　　　　　　　　　　　　　　　　　　　　　 (　　 )

4．在如图所示的电路中，R₁、R₂、R₃和R₄均为定值电阻，R₅为可变电阻，电源的电动势为E，内阻为r，设电流表A₁读数为I₁，电流表A₂的读数为I₂，电压表V的读数为U，当R₅的滑动触点向图中a端移动时　　　　　　　　　　 (　　 )

　　　　 A．I₁变大，I₂变大，U变大　　　　　　　　　　　　　　 B．I₁变大，I₂变小，U变大

　　　　 C．I₁变大，I₂变小，U变小　　　　　　　　　　　　　　 D．I₁变小，I₂变小，U变小

3．如图所示，一个质量为m的小物体静止在固定的、半径为R的半圆形槽内，距最低点高为处，则它受到的摩擦力大小为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．

　　　　 C．　　　　　　　　　　　　　　　　　　　　　　　　　 D．

2．据报道，“嫦娥一号”和“嫦娥二号”绕月飞行器的圆形轨道距月球表面分别约为200km和100km，运动速率分别为，那么的比值为(月球半径取1700km)(　　 )

　　　　 A．　　　　　　　　　　　　 B．　　　　　　　　　　 C．　　　　　　　　　　　　　　　 D．

1．以下说法符合物理史实的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．法拉第发现了电流周围存在着磁场

　　　　 B．牛顿发现了万有引力定律，并测出了引力常量

　　　　 C．亚里士多德发现了力是改变物体运动状态的原因

　　　　 D．开普勒关于行星运动的描述为万有引力定律的发现奠定了基础
