3．如图所示，A为一放在竖直轻弹簧上的小球，在竖直向下恒力F的作用下，在弹簧弹性限度内，弹簧被压缩到B点，现突然撒去力F，小球将向上弹起直至速度为零，不计空气阻力，则小球在上升过程中(　 )

(A)小球向上做匀变速直线运动

(B)当弹簧恢复到原长时，小球速度一定恰减为零

(C)小球机械能逐渐增大

(D)小球动能先增大后减小

2．在如图所示的逻辑电路中，当A端输入电信号“1”，B端输入电信号“0”时，则在C和D端输出的电信号分别为(　　　　　 )

(A)1和0　　　　　 (B)0和1

(C)1和1　　 　 　　　(D)0和0

1．下列关于分子运动和热现象的说法中正确的是　 　　　　　　　　　(　　　 )

(A)气体如果失去了容器的约束就会散开，这是因为气体分子之间存在势能的缘故

(B)一定量100℃的水变成100℃的水蒸汽，其分子之间的势能不变

(C)对于一定量的气体，如果压强不变，体积增大，那么它的内能一定增大

(D)如果气体温度升高，那么所有分子的速率都增大

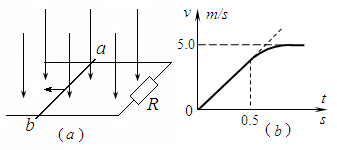

24、(14分)如图(a)所示，两根足够长的水平平行金属导轨相距为L＝0.5m，其右端通过导线连接阻值R＝0.6Ω的电阻，导轨电阻不计，一根质量为m＝0.2kg、阻值r＝0.2Ω的金属棒ab放在两导轨上，棒与导轨垂直并保持良好接触，金属棒与导轨间的动摩擦因数m＝0.5。整个装置处在竖直向下的匀强磁场中，取g＝10m/s²。若所加磁场的磁感应强度大小恒为B，通过小电动机对金属棒施加水平向左的牵引力，使金属棒沿导轨向左做匀加速直线运动，经过0.5s电动机的输出功率达到P＝10W，此后电动机功率保持不变。金属棒运动的v-t图像如图(b)所示，试求：

(1)磁感应强度B的大小；

(2)在0-0.5s时间内金属棒的加速度a的大小；

(3)在0-0.5s时间内电动机牵引力F与时间t的关系；

(4)若在0-0.3s时间内电阻R产生的热量为0.15J，则在这段时间内电动机做的功。

23、(12分)如图所示，一个质量为m的小球由两根细绳拴在竖直转轴上的A、B两处，AB间距为L，A处绳长为L，B处绳长为L，两根绳能承受的最大拉力均为2mg，转轴带动小球转动。则：

(1)当B处绳子刚好被拉直时，小球的线速度v多大？

(2)为不拉断细绳，转轴转动的最大角速度多大？

(3)若先剪断B处绳子，让转轴带动小球转动，使绳子与转轴的夹角从45°开始，直至小球能在最高位置作匀速圆周运动，则在这一过程中，小球机械能的变化为多大？

22、(12分)如图所示，在光滑绝缘水平面两端有两块平行带电金属板A、B，其间存在着场强E＝200N/C的匀强电场，靠近正极板B处有一薄挡板S。一个带电小球，质量为m＝1×10^－2kg、电量q＝－2×10^－3C，开始时静止在P点，它与挡板S的距离为h＝5cm，与A板距离为H＝45cm。静止释放后小球在电场力的作用下向左运动，与挡板S相碰后电量减少到碰前的K倍，K＝5/6，碰后小球的速度大小不变。

(1)设匀强电场中挡板S所在位置的电势为零，则电场中P点的电势U_p为多少？小球在P点时的电势能_p为多少？

(2)小球第一次与挡板S碰撞时的速度多大？第一次碰撞后小球能运动到离A板多远的地方？

(3)小球从P点出发第一次回到最右端的过程中电场力对小球做了多少功？

21、(12分)如图，粗细均匀、两端开口的U形管竖直放置，两管的竖直部分高度为20cm，内径很小，水平部分BC长14cm。一空气柱将管内水银分隔成左右两段。大气压强P₀＝76cmHg。当空气柱温度为T₀＝273K、长为L₀＝8cm时，BC管内左边水银柱长2cm，AB管内水银柱长也为2cm。求：

(1)右边水银柱总长是多少？

(2)当空气柱温度升高到多少时，左边的水银恰好全部进入竖直管AB内？

(3)为使左、右侧竖直管内的水银柱上表面高度差最大，空气柱温度至少要升高到多少？

20、(10分)

(1)关于ab杆两端的电势差的讨论：

(2)关于线框MNPQ的电功率P的讨论：

18、___________、____________　　　　 19、___________、____________

16、___________、____________ 　　　　 17、___________、____________
