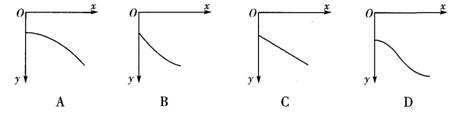

5．按右图，用玩具手枪做射击实验．先在竖直放置的靶上建立平面直角坐标系(x轴沿水平方向)．实验时，保持枪管水平，每次射击，子弹射出枪口的速度大小均相同且枪口的位置不变．第1次射击，枪口对准坐标原点O且枪口与O点的连线垂直于xoy平面；第2次射击，枪口对准x=d处；第3次射击，枪口对准x=2d处；……；第6次射击，枪口对准x=5d处．实验后，用光滑的曲线将靶上的这6个弹孔连接起来．则这条曲线的形状可能是下图

4．如图所示，理想变压器的原线圈的输入电压，

原、副线圈的匝数比为n1:n2=10:1电阻R的阻值为100Ω，则1s内电阻R上产生的焦耳热为

A．484 J　 B．242 J　 C．2.42J　 D．1.21 J

3．如图所示，质量为m的物体静止在倾角为θ的斜面上．关于物体之所以能静止在斜面上的原因，同学之间有不同的看法，你认为正确的是

　　　　　 A．物体所受的重力小于物体所受的摩擦力

　　　　　 B．物体所受的下滑力小于物体所受的摩擦力

　　　　　 C．物体所受的重力和弹力的合力小于或等于物体与斜面间的最大静摩擦力

　　　　　 D．物体所受的弹力和最大静摩擦力的合力等于物体所受的重力

2．已知月球上的重力加速度约为地球上的，月球半径约为地球半径的．当“嫦娥一号”月球探测器沿圆轨道绕月球运行时，则它的运行速度

　　　　　 A．大于第一宇宙速度　　 B．等于第一宇宙速度

　　　　　 C．小于第一宇宙速度　　 D．大于第二宇宙速度

1．首先发现“电磁感应现象”的科学家是

　　　　　 A．法拉第　 B．楞次　 C．安培　 D．麦克斯韦

16．(16分)如图所示，质量为m的导体棒曲垂直放在光滑足够长的U形导轨的底端，导轨宽度和棒长相等且接触良好，导轨平面与水平面成角，整个装置处在与导轨平面垂直的匀强磁场中．现给导体棒沿导轨向上的初速度v₀，经时间t₀导体棒到达最高点，然后开始返回，到达底端前已经做匀速运动，速度大小为．已知导体棒的电阻为R，其余电阻不计，重力加速度为g，忽略电路中感应电流之间的相互作用．求：

(1)导体棒从开始运动到返回底端的过程中，回路中产生的电能；

(2)导体棒在底端开始运动时的加速度大小；

(3)导体棒上升的最大高度．

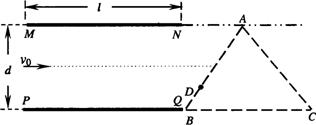

15．(16分)两块平行金属板MN、PQ水平放置，两板间距为d、板长为l，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC与PQ在同一水平线上，顶点A与MN在同一水平线上，如图所示．一个质量为m、电量为+q的粒子沿两板中心线以初速度v₀水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB边从D点进入磁场，BD=AB，并垂直AC边射出(不计粒子的重力)．求：

(1)两极板间电压；

(2)三角形区域内磁感应强度；

(3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB边射出，试求所加磁场的磁感应强度最小值．

14．(15分)山地滑雪是人们喜爱的一项体育运动．一滑雪坡由AB和BC组成，AB是倾角为37°的斜坡，BC是半径为R=5m的圆弧面，圆弧面和斜面相切于B，与水平面相切于c，如图所示，AB竖直高度差h_l=8.8m，竖直台阶CD高度差为h₂=5m，台阶底端与倾角为37°斜坡DE相连．运动员连同滑雪装备总质量为80kg，从A点由静止滑下通过C点后飞落到DE上(不计空气阻力和轨道的摩擦阻力，g取10m/s²，sin37°=0.6，cos37°=0.8)．求：

(1)运动员到达C点的速度大小；

(2)运动员经过C点时轨道受到的压力大小；

(3)运动员在空中飞行的时间．

13．选做题(请从A、B和C三小题中选定一小题作答．并在答题卡上把所选题目对应字母后的方框涂满涂黑．如都作答则按A小题评分．)

A．(选修模块3-3)(12分)

(1)如图甲所示，气缸内封闭一定质量的某种理想气体，活塞通过滑轮和一重物连接并保持平衡，已知活塞距缸口0.2m，活塞面积10cm²，大气压强1.0×10⁵Pa，物重50N，活塞质量及一切摩擦不计．缓慢升高环境温度，使活塞刚好升到缸口，封闭气体吸收了60J的热量．则封闭气体的压强将　 ▲　 (填增加、减小或不变)，气体内能变化量为　 ▲　 J．

(2)若一定质量的理想气体分别按图乙所示的三种不同过程变化，其中表示等容变化的是　 ▲　 (填"a→b"、“b→c"或“c→d'’)，该过程中气体的内能　 ▲　 (填“增加”、“减少”或“不变”)．

(3)一种油的密度为，摩尔质量为M．取体积为V的油慢慢滴出，可滴n滴．将其中一滴滴在广阔水面形成面积为S的单分子油膜．则可推算出阿伏加德罗常数为　 ▲　 ．

B．(选修模块3-4)(12分)

(1)下列说法中正确的是　 ▲　

A．水面上的油膜在阳光照射下会呈现彩色，这是由于光的衍射造成的

B．根据麦克斯韦的电磁场理论可知，变化的电场周围一定可以产生变化的磁场

C．狭义相对论认为：不论光源与观察者做怎样的相对运动，光速都是一样的

D．在“探究单摆周期与摆长的关系”实验中，测量单摆周期应该从小球经过最大位移处开始计时，以减小实验误差

　(2)如图所示，一个半径为R的透明球体放置在水平面上，一束蓝光从A点沿水平方向射入球体后经B点射出，最后射到水平面上的C点．已知OA=，该球体对蓝光的折射率为．则它从球面射出时的出射角=　 ▲　 ；若换用一束红光同样从A点射向该球体，则它从球体射出后落到水平面上形成的光点与C点相比，位置　 ▲　 (填“偏左”、“偏右”或“不变”)．

(3)一列简谐横波沿工轴正方向传播，周期为2s，t=0时刻的波形如图所示．该列波的波速是　 ▲　 m/s；质点a平衡位置的坐标x_a=2.5m．再经　 ▲　 s它第一次经过平衡位置向y轴正方向运动．

C．(选修模块3-5)(12分)

(1)1919年卢瑟福通过如图甲所示的实验装置，第一次完成了原子核的人工转变，并由此发现　 ▲　 ．图中A为放射源发出的　 ▲　 粒子，B为　 ▲　 气．

(2)如图乙所示，位于光滑水平面桌面上的小滑块P和Q都视作质点，质量均为m．与轻质弹簧相连．设Q静止，P以某一初速度v向Q运动并与弹簧发生碰撞．在整个过程中，弹簧具有的最大弹性势能等于　 ▲　 ．

(3)利用光电管产生光电流的电路如图丙所示，电源的正极应接在叁端(填‘‘a’’或“b”)：若电流表读数为8A，则每秒从光电管阴极发射的光电子至少是　 ▲　 个．

12．(12分)新华社莫斯科2008年12月19日电，俄罗斯飞行控制中心19日宣布，国际空间站运行轨道于17日顺利提升了约800米．此次提升轨道从莫斯科时间17日6时50分(北京时间17日11时50分)开始，对接在国际空间站“码头”号对接舱上的俄“进步M-01M”货运飞船的两个发动机被启动，并工作了583秒，从而使其最后到达距地球约354公里的太空轨道．

(1)国际空间站在提高后的轨道运行时，以下说法正确的是

A．国际空间站内的一切物体均不受重力作用

B．国际空间站的宇航员出舱行走时，身上脱落的物体将向地球做自由下落运动

C．宇航员出舱行走时，身上脱落的物体将沿轨道切线方向向地球之外飞去

D．国际空间站比地球同步卫星绕地球运行的速度快

(2)货运飞船发动机启动时将对空间站提供推力，则　 ▲　

A．推力对空间站做正功

B．推力对空间站做负功

C．与轨道提升前相比，空间站的机械能增加了

D．与轨道提升前相比，空间站的机械能减少了

(3)国际空间站运行轨道提升前后轨道半径分别为R_A、R_B，求国际空间站在轨道提升前后绕地球做匀速圆周运动的速度大小之比时，某同学的一种解法如下：

由向心力公式得

请判断其解法是否正确．若是正确的，请你作出评价；若是错误的，请分析其出错的原因并给出正确的解答．
