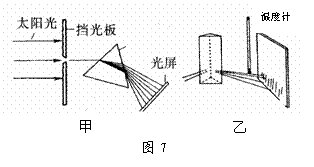

20. 如图7甲所示，一束太阳光通过三棱镜后在光屏上形成一条彩色光带，这是由于三棱镜对不同色光的_______________不同而产生的，由此可以推理得到，凸透镜的焦距会因透过光的____________不同而不同；乙图的实验可以探测____________的存在．

19．电冰箱已经是普遍使用的家用电器．

(1)冰箱冷冻室的内壁上会结一层厚厚的霜，形成霜的物态变化过程是　　　　　 ，这一过程

　　　　 (选填“吸收”或“放出”)热量．

(2)图6所示是电冰箱的三脚插头和插座．插头上标有字母　　 的导线要和冰箱的金属外壳相连；冰箱正常工作时插头上标有字母E、N 的两脚间的电压是　　　 V．

(3)某冰箱的输入总功率为140W，如果该冰箱压缩机每天工作8h，那么每天的耗电量约是______ KW·h．请你写出一条使用冰箱时节约用电的具体措施：　　　　 　　　　　　　　　　　.

18．有甲、乙两个物体，质量之比m_甲∶m_乙＝3∶1，比热容之比c_甲∶c_乙＝2∶3，如它们降低相同的温度，则它们放出的热量之比Q_甲∶Q_乙＝________；若它们初温相同，吸收相等的热量后立即接触，则它们之间________物体把热传给另一个物体(选填“甲”或“乙”)，直到__________相同为止．

17．如图5所示，是在做“观察某种固体熔化”实验时，根据实

验数据所描绘的温度－时间变化图像．由该图像并结合其他相关知识，我们可以知道该固体物质属于__________(填“晶体”或“非晶体”)，其熔化过程是_________过程(填“吸热”或“放热”)；图像中C点物体处于_____________状态；若整个过程中该物质是均匀的吸热或放热，则该物质在固态时的比热容_________液态时的比热容(填“大于”、“小于”或“等于”)．

16. 离平面镜3m处站立一个身高1.5m的儿童，他距离平面镜中自己的像______ _m，如果使他与自己像的距离为4m时，则该儿童应向_____　 __(选填“远离”或“靠近”)平面镜方向移动_______m，此时像的高度将_________(选填“减小”、“增大”或“不变”)．

15．弹簧门被推开后，能自动关闭，这是由于门被推开后，弹簧被卷紧，具有　 　　　能，放手后这种能转化为门的　　　　 能，使门自动关上．

14．雷达是利用电磁波来测定物体位置的设备，它发射的电磁波遇到障碍物时要发生反射．如图4所示是雷达监视屏上显示的发射和接收的尖形波．已知图中相邻刻线间表示的时间间隔为10^－4s，则被监视目标与雷达相距___________m(电磁波在真空中的传播速度是3×10⁸m/s)．波长越长的电磁波频率越　　　 (选填 “高”或“低”)；实验证明，　　　　　 材料制成的外壳或网罩(选填 “金属”或“非金属”)对电磁波有屏蔽作用 (波速=波长×频率)．

13．请写出图3中各测量仪器的正确读数．

12． 有一种涂有半透膜的平面镜，它对投射来的光既能透过，又能反射．现有一个电影摄制组在海边拍电影，当摄影机对准大海时，在摄影机与大海之间以45°角放一块半透膜的平面镜MN，且在此镜的两侧分别有一跑步的演员和一辆行驶着的汽车．

如图2所示，则拍摄成的电影放映时银幕上

A．演员在沙滩上跑步，汽车在海面上行驶

B．演员在海面上跑步，汽车在海面上行驶

C．只有演员在海面上跑步

D．只有汽车在海面上行驶

11．我是一支铅笔：①将我斜插在水杯中，你会看到我变“弯”了，那是因为光从空气进入水中时发生了折射；②我若躺在亮处，大家就都能看见我，那是因为发生了镜面反射；③我和圆珠笔是好朋友，都爱在纸上“玩”，不同的是，它在纸上“滚”，我在纸上“滑”；④若把我的内芯接入电路，我身体就会发热．你认为铅笔的自述中正确的有　

A．①②③　　　　 B．②③④　　　　　 C．①③④　　　　　 D．①②④
