3．温度传感器的应用--电熨斗

温度传感器是应用最广泛的传感器之一，它能把温度的高低转变成电信号，通常是利用物体的某一物理性质随温度的变化而改变的特性制成的．电熨斗就是靠温度传感器来控制温度的。

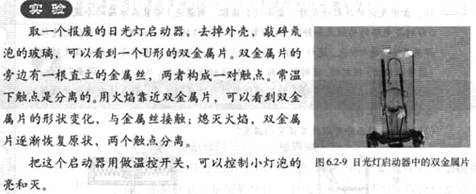

做实验，观察实验现象。

电熨斗就装有双金属片温度传感器。这种传感器的作用是控制电路的通断。

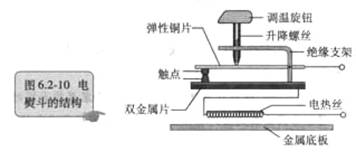

投影：电熨斗结构图(如图所示)

思考与讨论：

(1)常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？

(2)熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？

(1)常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热．温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用．

(2)熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制在不同温度的目的．

4、驻极体话筒的原理同电容式话筒，只是其内部感受声波的是驻极体塑料薄膜．优点：体积小，重量轻，价格便宜，灵敏度高，工作电压低。

驻极体话筒利用了电介质的极化现象：将电介质放入电场中，在前后两个表面上会分别出现正电荷与负电荷的现象．某些电介质在电场中被极化后，去掉外加电场，仍然会长期保持被极化的状态，这种材料称为驻极体．

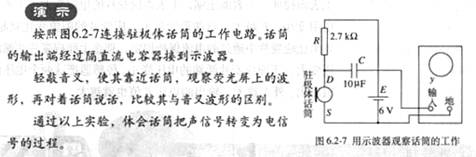

现象：不同的声波信号，荧光屏上显示的波形不同。说明话筒产生的电信号是由接收到的声波控制的。

3、电容式话筒的工作原理：利用电容器充放电形成的充放电电流。薄金属膜M和固定电极N形成一个电容器，被直流电源充电．当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻R两端就输出了与声音变化规律相同的电压．

优点：保真度好。

2、动圈式话筒的工作原理是电磁感应现象。膜片接收到声波后引起振动，连接在膜片上的线圈随着一起振动，线圈在永磁体的磁场里振动从而产生感应电流(电信号)，感应电流的大小和方向都变化，振幅和频率的变化都由声波决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音。

1、话筒的作用是把声音信号转化为电信号。

传感器是能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路通断的一类元件。请大家回忆一下光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？

光敏电阻将光学量转化为电阻这个电学量。热敏电阻将温度这个热学量转化为电阻这个电学量。霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。

这节课我们来学习传感器的应用。

在了解传感器原理及应用时，知道已学知识在生活、生产、科技社会中的价值，增强学习兴趣，培养良好的科学态度。

教学重点、难点

重点

各种传感器的应用原理及结构。

难点

各种传感器的应用原理及结构。

教学方法

实验法、观察法、讨论法。

教学手段

驻极体话筒的工作电路示教板，示波器，学生电源，电熨斗，日光灯起动器(若干)

教学过程
