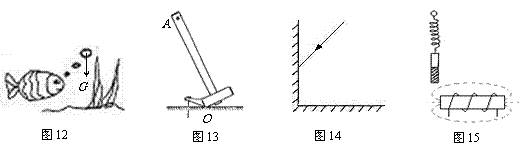

23．如图15所示，条形磁铁(阴影端为N极)挂在弹簧下，现处于通电螺线管左端上方附近.在将将磁铁平移到通电螺线管右端的过程中，观察到弹簧的长度逐渐变短.　 根据以上信息，标出通电螺线管两端的磁极，并在螺线管上标出绕线中的电流方向.

22．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.

21．如图13所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)

20．如图12所示，水中的鱼吐出一串气泡，气泡上升过程中速度越来越大. 其中较大的气泡上已画出了它所受重力的示意图，请再画出该气泡所受浮力的示意图.

19.在冬天，常会看到机动车(汽油或柴油发动机)的排气管喷出一团团“白气”. “白气”是微小的水珠悬浮在空气中形成的.(1)由“白气”可以推测，在机动车排出的气体中含有　　　　　　 气.

(2)根据上面的推测，结合你所掌握的知识(不限于物理知识)，再写出一个更进一步的相关推测，并简要说明理由.①推测：__　　　　　　　　　　　　　　　　 ____

②理由：_____________________________________.

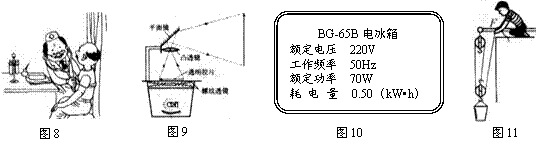

18.如图11所示，建筑工人用滑轮组提升重为220N的泥桶，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重. 若工人在5s内将绳子匀速向上拉6m，则泥桶上升___________m，手拉绳子的力为______N，拉力的功率为________W，滑轮组的机械效率为________.

17.如图10是一台电冰箱的铭牌. 其中，“耗电量0.50(kW•h)/24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为　　　　　　 . 如果按照额定功率70W和工作24h计算，则消耗的电能是　　　　 kW•h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有　　　　　　　 工作的特点而造成的.

16.在练习调节教学投影仪(参见图9)的实践活动中，小明通过调节，使屏幕上出现了清晰画面. 这时，教室后排同学要求他将屏幕上的画面再调得大一些. 为此，小明的操作应当是：适当________(填“增大”或“减小”)投影仪与屏幕的距离，并将凸透镜适当向______(填“上”或“下”)移动.

15.如图8，医生正在用听诊器为病人诊病. 听诊器运用了声音　　　　 　　　　(填“具有能量”或“传递信息”)的道理；来自患者的声音通过橡皮管传送到医生的耳朵，这样可以提高声音的　　　　　　 (填“音调”或“响度”).

14.在高山上用普通锅煮不熟饭，是因为高度越高大气压强越　　　　 (填“大”或“小”)，且普通锅的气密性不好，锅内气压受外界气压影响，从而使水的　　　　　 低于100℃.
