22．(15分)某同学准备用500A的电流表改装成一块量程为2.0V的电压表。他为了能够

更精确地测量电流表的内电阻，设计了如图1所示的实验电路，图中各元件及仪表的参数如下：

A．电流表G₁(量程1.0mA，内电阻约100)

　　　 B．电流表G₂(量程500A，内电阻约200)

　　　 C．电池组E(电动势为3.0V，内电阻未知)

　　　 D．滑线变阻器R(0~25)

　　　 E．四旋纽电阻箱R₁(总阻值9999)

　　　 F．保护电阻R₂(阻值约100)　　 　　

G．开关S₁，单刀双掷开关S₂

(1)实验中该同学先合上开关S₁，再将开关S₂与相连，调节滑线变阻器R，当电流表G₂有某一合理的示数时，记下电流表G₁的示数I；然后将开关S₂与相连，保持　　　　 不变，调节　　　　　　 ，使电流表G₁的示数仍为I时，读取电阻箱的读数。

(2)由上述测量过程可知，电流表G₂内电阻的测量值　　　　　　 。

(3)若该同学通过测量得到电流表G₂的内电阻值为190，他必须将一个　　　　　　 的电阻与电流表G₂串联，才能改装为一块量程为2.0V的电压表。

(4)该同学把改装的电压表与标准电压表V₀进行了核对，

发现当改装的电压表的指什刚好指向满刻度时，标准电压表

V₀的指针恰好如图2所示.由此可知， 该改电压表的百分误

差为：

　 　　　　　　　%。

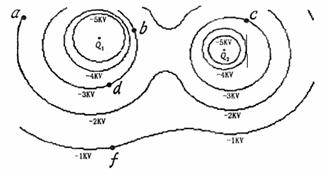

21．点电荷Q₁、Q₂产生的静电场的等势面如图中实线所示，标在等势面上的数值分别表示该等势面的电势，a、b、c…表示等势面上的点，下列说法正确的是　　　 (　　 )

　　　 A．点电荷在d点受电场力的方向指向Q₁

　　　 B．b点的场强与d点的场强大小相等

　　　 C．把+1C的点电荷从c点移到d点过程中电场力所做的功等于－3kJ

　　　 D．把+1C的点电荷从a点移到c点过程中电势能减少1kJ

第Ⅱ卷(非选择题　共174分)

20．加速上升的升降机顶部悬有一轻质弹簧，弹簧下端挂有一小球，若升降机突然停止，以升降机底板为参照物，小球在继续上升的过程中　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．动能逐渐减小　　　　　　　　　　　　　　　　　　 B．动能先增大后减小

　　　 C．加速度逐渐增大　　　　　　　　　　　　　　　　 D．加速度逐渐减小

19．有一个电子器件，当其两端的电压高于100V时则导通，等于或低于100V时则不导通。若把这个电子器件接到100V、50Hz的正弦交变电源上，这个电子器件将　　　　　　　　　　　　　　　 (　　 )

　　　 A．不导通　　　　　　　　　　　　　　　　　　　　　　　

B．每次导通的时间为0.01s

　　　 C．每秒导通50次　　　　　　　　　　　　　　　　　

D．每秒导通100次

18．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．光导纤维丝的内芯材料的折射率比外套材料的折射率小

　　　 B．氢原子由低能级向高能级跃迁时，原子系统总能量增加

　　　 C．轻核结合成较重质量的原子核时，总质量一定增加，吸收能量

　　　 D．某金属在单色光照射下发射出光电子的最大动能随照射光波长的增大而增大

17．神州五号载人飞船返回舱以超高速进入大气层时，返回舱表面附近形成一个温度高达几千摄氏度的高温区。高温区内的气体和返回舱表面材料的分子被分解和电离，这时返回舱与外界的联系中断，这种现象就称为黑障。其原因是　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．飞船受到万有引力消失

　　　 B．飞船为了安全而暂时关闭通讯系统

　　　 C．在飞船周围高温气体被电离成等离子体，从而对飞船起屏蔽作用

　　　 D．飞船表面温度太高，如同火球，使得航天员看不见外面，外面也看不见飞船里面

16．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．在显微镜下观察到的布朗运动就是分子的运动

　　　 B．分子间的距离越小，分子引力越小，斥力越大

　　　 C．不可能使热量由低温物体传递到高温物体

　　　 D．一定质量的理想气体若体积不变，吸收热量，则压强变大

15．关于波动，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．多普勒效应是声波特有的现象

　　　 B．光的偏振现象说明光是一种纵波

　　　 C．电子束通过铝箔时可能产生衍射图样

　　　 D．相同频率的声波与无线电波相遇，一定产生干涉现象

14．一定温度下，mg下列物质在足量的氧气中充分燃烧后，产物与足量的过氧化钠充分反应，过氧化钠增加了ng，且n>m，符合此要求的物质是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 ①H₂　　 ②CO　　 ③CO和H₂的混合物　　 ④HCOOCH₃　　 ⑤CH₃CHO

　　　 A．⑤　　　　　　　　　　　　　　　　　 B．①②　　　

C．①②③④　　　　　　　　　　　　 D．①②③④⑤

13．常温下，在10mL、0.2mol/L氨水中，滴入0.2mol/L的稀盐酸，使溶液pH=7。则下列说法正确的是　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．加入盐酸的体积大于10mL　　　　　　　　

B．c(NH₄⁺)=c(Cl^－)

　　　 C．加入盐酸的体积等于10mL 　　　　　　　

D．c(NH₄⁺)<c(Cl^－)
