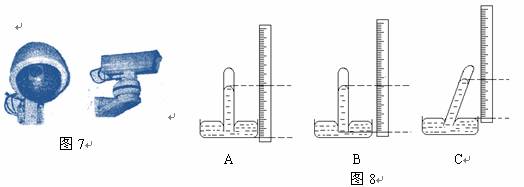

19．如图7所示，是在一些交通道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统，光学系统收集监控区域内的景物信息，光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的。其光学系统的工作原理相当于凸透镜成_________。(选填：“虚像”或“实像”)

18．我国已成功实现了两次载人航天飞行。飞船进入预定轨道后，当航天员被固定在飞船座椅上休息时，以飞船为参照物航天员是　　　　 的。(选填：“运动”或“静止”)

17．有两个小灯泡L₁、L₂，它们的额定电压分别为U₁、U₂，且U₁=2U₂。在正常工作时，通过L₁的电流是通过L₂的电流的2倍。把L₁、L₂串联接到电压为U的某电源上，讨论两灯泡发光情况，下列说法正确的是

A．当U =2U₁时，灯L₁可以正常发光　　　 B．当U =2U₂时，灯L₂可以正常发光　

C．当U = U₁+U₂时，两灯都可以正常发光　 D．U 为何值时，灯L₁都不能正常发光

16．同学们用物理知识对运动场上的一些场景进行分析，下面分析正确的是

A．张军踢出去的足球在草地上滚动时会慢慢停下来，是因为足球受阻力的作用

B．李红百米冲线后没有立即停下来，是因为没有受到阻力的作用

C．田亮做引体向上静止不动时，他对单杠的拉力和他的重力是一对平衡力

D．王宁正在跳高，当他腾跃到最高点时，重力势能最大

15．如图6所示的电路，电阻R₂＝6W，开关S闭合后，电流表A₁示数为1.5A，电阻R₁消耗的电功率为3W，电路中消耗的总功率小于9W。则

A．电阻R₁的阻值为3W

B．电流表A₂示数为1．5A

C．电压表示数为13．5V

D．1min内R₁放出405J的热量　 　　　

14．物理活动课上，张老师做了一个的实验，一个量程为100ml的量筒竖直放在水平桌面上，l00ml刻度线以上还可以容水15ml。现给量筒盛水100ml，将一物块轻轻放人水中，从量筒溢出25m1的水，物块没有触及量筒底和壁，取g =10N／kg。你认为下列说法正确的是

A．物块密度一定等于1.0×10³kg/m³ 　

B. 物块密度一定小于1.0×10³kg/m³　　 　

C．物块所受重力一定等于0.4N　　

D．物块所受重力一定等于0.25N

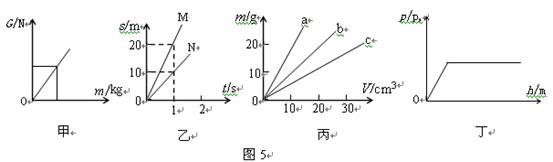

13．从图5所示的图象中，得到的信息属于正确的是

A．甲图说明物体所受的重力跟它的质量成正比

B．乙图说明M物体1s通过的路程，N物体需要10s才能通过

C．丙图说明三种物质的密度ρ_a、ρ_b、ρ_c与水的密度ρ_水之间的关系是ρ_a＞ρ_b＞ρ_c，且ρ_a ＜ρ_水

D．丁图反映了小球在水中下落的过程中所受水的压强与深度的关系

12．生物实验室有一薄壁容器如图4所示，底面积为100cm²，装了重24.5N的水后，水面距容器底部20cm，则水对容器底部的压力、压强分别为(g=9.8N/kg)

A．24.5N、2.45×10³Pa

B．24.5N、0.245 Pa　　　　　　　　　　　　

C．19.6N、1.96×10³ Pa

D．l.96 ×10⁵N、 l.96 ×10³ Pa

11．在电学实验中遇到断路时，常常用电压表来检测。小红同学连接如图3所示的电路，开关S闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明

A．电源接线柱接触不良　　　　　　　

B．开关的触片或接线柱接触不良

C．电流表接线柱接触不良

D．灯泡灯丝断了或灯座接触不良

10．下列各个过程中，物体的重力势能转化为动能的是

A. 水坝上流下来的水冲击水轮机转动　 　　　B. 汽车沿斜面向上匀速行驶的过程中

C. 斜向上抛出的小石块在上升的过程中　　　 D. 乒乓球触地后向上弹起的过程中
