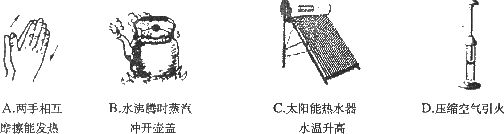

3、如图所示，是使物体内能发生改变的几种实例，其中通过热传递改变内能的是

2、下图展示了我们教材中的几个实验，有关它们的说法中正确的是

A．甲图中抽去玻璃后，两瓶中的气体逐渐混合，说明分子间存在引力

B．乙图中端面磨平的铅棒压紧后能够吊住大钩码，说明分子间存在引力

C．丙图中铅板和金板压在一起，几年后，互相渗入对方一些，说明分子间存在引力

D．丁图中橡皮塞从容器口被推出，说明分子间存在斥力

1、火箭发动机采用液态氢作为燃料，当火箭点火升空过程中，下列有关氢燃料的物理量变化的说法中，正确的是

A．氢燃料的质量减小，密度减小　　 　　　　　　 B．氢燃料的质量减小，内能减小

C．氢燃料的体积减小，热值减小　 　　　　　　　 D．氢燃料的体积减小，比热容减小

25．某物理兴趣小组为了自制一台电子秤，进行下列探究活动：

(1)研究弹簧的特性。他们做了如图的实验，根据实验数据作出了弹簧伸长X与拉力F的关系图象如图甲所示。

(2)设计方案。设计的原理如图所示，利用量程为3V的电压表的示数来指示物体的质量(电压表刻度盘如图)，弹簧(即图中使用的弹簧)的上端与变阻器的滑片和托盘连接(托盘与弹簧的质量均不计)，O、A间有可收缩的导线，当盘中没有放物体时，电压表示数为零。

(3)分析与计算。已知滑动变阻器总电阻为12，总长度12cm，电源电压为6V，定值电阻为1O (不计摩擦，g=1ON／kg)。求：

　①当物体的质量为100克时，电压表的示数是多少?

　②该电子秤能测量的最大质量是多少?

③改装好的电子秤刻度与原来电压表表头的刻度有何不同?

24．小华同学用挂钩的塑料吸盘来“估测大气压的值”，他设计的实验方法是：将蘸水的吸盘按在平滑的玻璃板上，挤出里面的空气，按住玻璃板，用弹簧测力计钩着吸盘上的挂钩，缓慢往上拉，记录吸盘刚刚脱离玻璃板时弹簧测力计的读数，再测量出吸盘与玻璃板的接触面积，即可算出大气压的值，实验室提供的器材是：量程为10N的弹簧测力计1只，底面积为3cm²的吸盘，平滑玻璃板。

　　 实验时，他发现当弹簧测力计拉至读数量大时，吸盘仍未脱离玻璃板，实验室又没有量程更大的弹簧测力计，他认为可运用其他器材结合所学物理知识来解决这一问题。

(1)请设计两种不同的实验方案，要求：先确定所需的器材(除量程为10N的弹簧测力计1只、底面积为3cm²的吸盘和平滑的玻璃板外)，再简要说明你是如何运用物理知识解决这一问题的?(不增加弹簧测力计的个数)

[方案一]

器材：　　　　　　　　　　　　　

说明：　 　　　　　　　　　　　　

[方案二]

器材：　　　　　　　　　

说明：　　　　　　　　　

[方案三]

器材：　　　　　　　　　

说明：　　　　　　　　　

(2)该实验只能粗略测出大气压的值，结果并不精确，请指出你所设计的方案中产生误差的主要原因有哪些?(写出2点即可)。

①　　　　　　　　　　　　

②　　　　　　　　　　　　

23．如图是广场上一只轻气球，用细线系于地面上，请作出氢气球受力示意图。(不计重力)

22．如图所示，S是单刀双掷开关，根据电路图连接实物图。

21．小明通过实验测量牛奶的密度：

(1)调节天平横梁平衡时，指针偏向分度盘中央红线的左侧，此时应向　　 移动平衡螺母，才能使天平平衡。

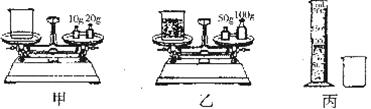

(2)他按图甲、乙、丙图的顺序进行实验。根据图中数据可知：牛奶和烧杯的总质量为　　 g，牛奶的密度为　　　 g／cm³。

(3)为了更加准确地测量牛奶的密度，你认为图中合理的实验顺序为　　　　　　　

20．热敏电阻在现代自动控制技术中有着广泛的应用。某校的兴趣小组对热敏电阻的温度特性进行研究。他们设计了如图所示的电路，测得热敏电阻在不同温度下的阻值，实验得到的数据如下表所示。　

实验序号	温度(℃)	电压(V)	电流(A)	阻值()
1	20	2.8	0.14	120
2	30	2.8	0.16	17.5
3	40
4	50	2.6	0.26	10

(1)第3次实验时电压表、电流表指针位置如图所示，已知电压表的量程为3伏，电流表的量程为0．6安，请把测得的电压值、电流值及求得的电阻值填入表中。

(2)根据实验得到的结论是：该热敏电阻的阻值随温度升高而　 　　。

19．由于光照而产生电压的现象叫光伏效应。单晶硅太阳能电池就是根据光伏效应设计的。已知某一单晶硅太阳能电池在正常太阳光照射下，光电转换效率可达25%，产生的电压为0．6V，用它给电阻为6的用电器供电，电流是　　　 A，每秒钟照射到该单晶硅太阳能电池上的太阳光的能量是　　　 J。
