1．(09·青岛)回顾实验和探究：

(1)叶子和小雨在探究“凸透镜成像的规律”的实验时：

①调节烛焰中心、凸透镜中心和光屏中心大致在____________________；

②将蜡烛放在较远处，使物距u> 2f，调节__________到凸透镜的距离，使烛焰在光屏上

成清晰的像并观察像的性质；

③然后再分别改变物距2种情况，重复以上操作，观察成像情况；

④归纳总结，得出结论如下表。请你将表格填写完整。

(2)小雨在探究“水的沸腾”的实验时，得到如下数据：

由上表可知，水的沸点是__________℃。沸腾过程中，观察到水要不断一热，但温度不变。

　(3)叶子在探究“平面镜成像的特点”的实验时，移去玻璃板后面的蜡烛曰，并在其所在位置上放一光屏，发现在光屏上无法承接到玻璃板前面蜡烛A的像。实验说明：平面镜成

的像是__________________像。

答案：(1)①同一高度　 ②光屏　 ④照相机　 2f>u>f 　正立

(2)100　　 吸　　 (3)虚

13．(09·青岛)(多选题) 一只灯泡接在4V电路中，通过它的电流为0．4A，通　 电l0s，则下列说法中正确的是　　

A．灯泡此时的电阻为10Ω　　 B．灯泡此时的电功率为1．6W

C．电流对灯泡做的功为16J　　 D．灯丝放出的热量为40J

答案：A B C

卷(Ⅱ)　 实验·应用·探究·推理(本卷满分70分)

专题一：光与热(本专题满分12分，共2个小题，第1小题8分，第2小题4分)

12．(09·青岛)(多选题)如图所示，是萘的熔化过程图像，下列说法中正确的是

A．萘的熔点是80℃

B．在ab段萘不吸收热量　　

C．在ab段萘处于固液共存状态　　

D．在第9min时，萘是液态　　

答案：A C D

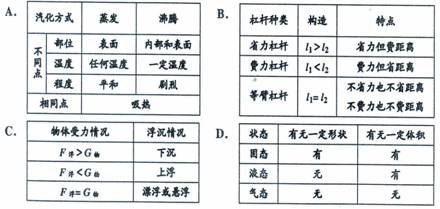

11．(09·青岛)下列知识结构中，有错误的是

答案：C

请选出并将答题卡的对应项涂黑(每小题全选对得3分，漏选得1分，错选或不选得0分)

10．(09·青岛)(多选题)下列关于物理概念的说法中，正确的是

A．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流

B．只要物体的运动状态发生改变，则物体一定受到力的作用

C．一桶水的比热容比一杯水的比热容大

D．吊在电线上的灯受到的重力和灯对电线的拉力是一对平衡力

答案：A B

9．(09·青岛)用一个动滑轮将重120N的物体匀速提起(动滑轮重、摩擦忽略不计)，所用拉力为

A． 120N　　 B． 60N　　 C． 240N　　 D． 30N

答案：B

8．(09·青岛)下列研究过程中，运用“逆向思考法”的是

A．研究电流时，将其比作水流

B．通过瓶口塞子上插着的细管中液面的变化，显示玻璃瓶的微小形变

C．研究电流时，设想自己就是电路中移动的电荷

D．研究电磁现象时，由电生磁想到磁能否生电

答案：D

7．(09·青岛)叶子姐姐做了如下几个验证性小实验，其中能够说明压强大小和受力面积关系的是

A．将压强小桌反放在沙子上，发现比正放时下陷得浅了

B．将两只皮碗压紧后，发现很难分开

C．将双手相互摩擦，发现手变得很热

D．把压强计探头浸入水中越深，发现U形管两边的液面高度差越大

答案：A

6．(09·青岛)下列关于实验仪器使用的说法中，错误的是

A．绝对不允许不经过用电器把电压表直接接在电源两极上

B．使用天平时，物体放在左盘，砝码放在右盘

C．闭合开关前，应将滑动变阻器的滑片P调到阻值最大处

D．使用弹簧测力计时，所测的力不能超过它的测量范围

答案：A

5．(09·青岛)下列作图中，错误的是

答案：B
